MULTIEYE Benutzerhandbuch
4.2.6.2
Beschreibung Videoboard Typ MP8200
Das Videoboard besitzt acht Video- und acht Audioeingänge sowie einen Videoausgang für den Anschluss eines
analogen Videomonitors. Hinzu kommen die Watchdog-Anschlüsse und ein Anschluss für EX-IO Alarmboards
(Ein-/ Ausgabe-Boards). Auf dem Videoboard befinden sich weiter die DIP-Schalter für die Abschaltung der 75
Ohm-Terminierung der analogen Eingangsvideosignale.
4.2.6.3
75 Ohm Terminierung: Die DIP-Schalter
Wenn parallel zu dem Videoboard noch eine weitere analoge Komponente, zum Beispiel ein analoger
Videomonitor, an einen Videokanal angeschlossen werden soll, muss die Terminierung für diesen Videokanal
deaktiviert werden. Dazu muss der entsprechende DIP-Schalter auf „OFF" gestellt werden.
4.2.6.4
Anschluss eines EX-IO Alarmboards
siehe: Alarmboard EX-IO
4.2.6.5
Lieferumfang Videoboard Typ MP8200
o Videoboard Typ MP8200
o Zwei Kabelpeitschen
o USB Stick mit
Informationsmaterial
o Watchdog-Kabel
o Kurzanleitung
4.2.6.6
Stromaufnahme Videoboard Typ MP8200
Auf dem Videoboard Typ MP8200 sind zwei Prozessoren zu Hardwarecodierung der analogen Signale in MPEG-4,
die eine sehr hohe Leistung bringen, aber auch dementsprechend Energie benötigen. Bitte beachten Sie die
Leistungsaufnahme der Videoboards bei der Auswahl Ihres Netzteils! Bei einem Ausbau auf 32 Kanäle sollten Sie
in Ihrem System mindestens ein 400W Netzteil vorsehen.
Parameter
+3,3 V Spannungsversorgung
+5 V Spannungsversorgung
Gesamtleistungsaufnahme je MP8200
© 2010 artec technologies AG

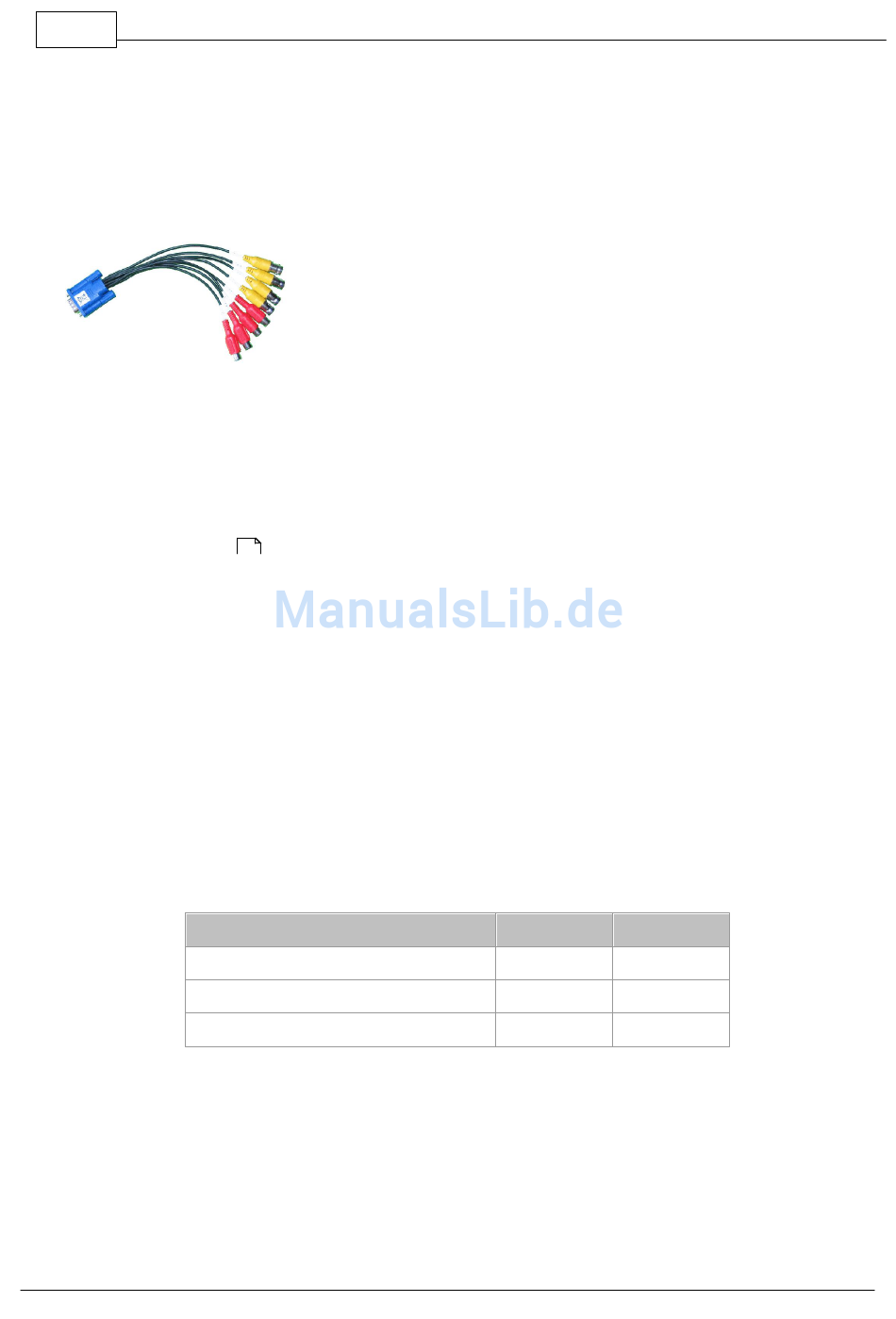

Der Anschluss der Video- (gelb) und Audiosignale (rot) erfolgt über die
durchnummerierten BNC-Anschlüsse an der Kabelpeitsche. Der D-SUB15
Stecker wird auf das Videoboard gesteckt und sollte auf jeden Fall verschraubt
werden.
35
©
der
MULTIEYE
-Software,
Lizenzen,
Handbüchern
Max (A)
2,93
2,31
im
PDF-Format
und
Max (W)
9,67
11,56
21,23
weiterem
