MULTIEYE Benutzerhandbuch
4.2.3
Videoboard Typen 1650 und 16100

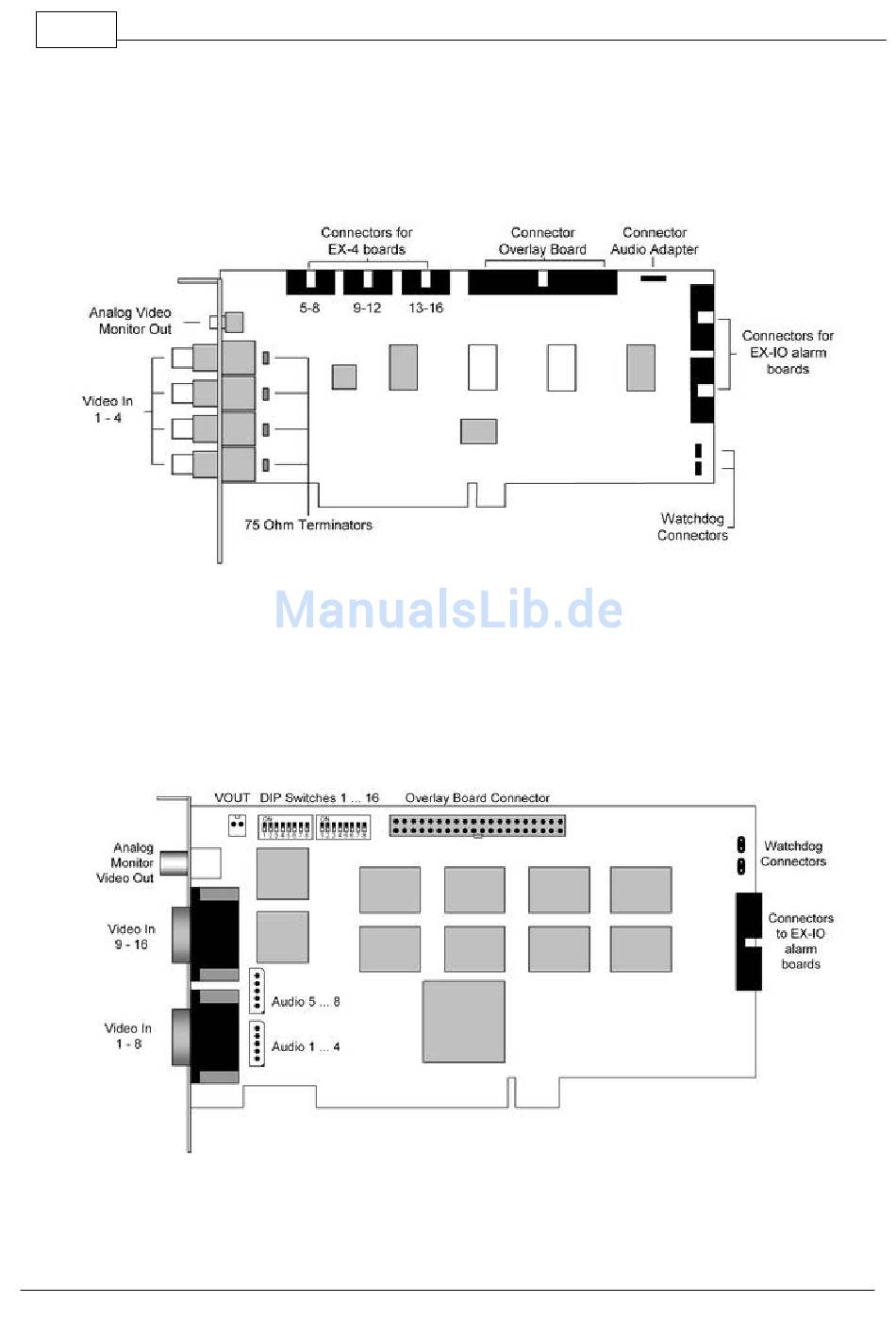

Die Videoboards Typ 1650 und 16100 verfügen über vier analoge BNC Videoeingänge, 3 Anschlüsse für
Erweiterungsboards, 2 Anschlüsse für Alarmboards, Anschluss für das Audio-Erweiterungsboard, Monitorausgang,
Watchdog-Anschlüsse, Anschluss für ein Overlay Board und den Jumpern zum Aktivieren/Deaktivieren der 75
Ohm Abschlusswiderstände.
Anhand der Bestückung kann man die Boards unterscheiden: das 1650 hat zwei freie IC-Bestückungsplätze in der
Mitte bei den größeren ICs.
4.2.4
Videoboard Typ 16200
Das Videoboard Typ 16200 verfügt je nach Lizenzierung über 16 analoge Video- und 8 Audioeingänge, einen
Videoausgang für den Anschluss eines analogen Videomonitors, Watchdoganschlüsse, einen Anschluss für ein
Overlay Board und einen Anschluss für EX-IOC Alarmboards (Ein-/ Ausgabe-Boards). Auf dem Videoboard sind
weitere DIP-Schalter für die Abschaltung der 75 Ohm-Terminierung der Eingangsvideosignale.
