SMA Sunny Mini Central SMC 7000TL Installationsanleitung Seite 55

Wechselrichter für dreiphasig einspeisende pv-anlagen
Inhaltsverzeichnis

Werbung

SMA
Technologie AG
7.

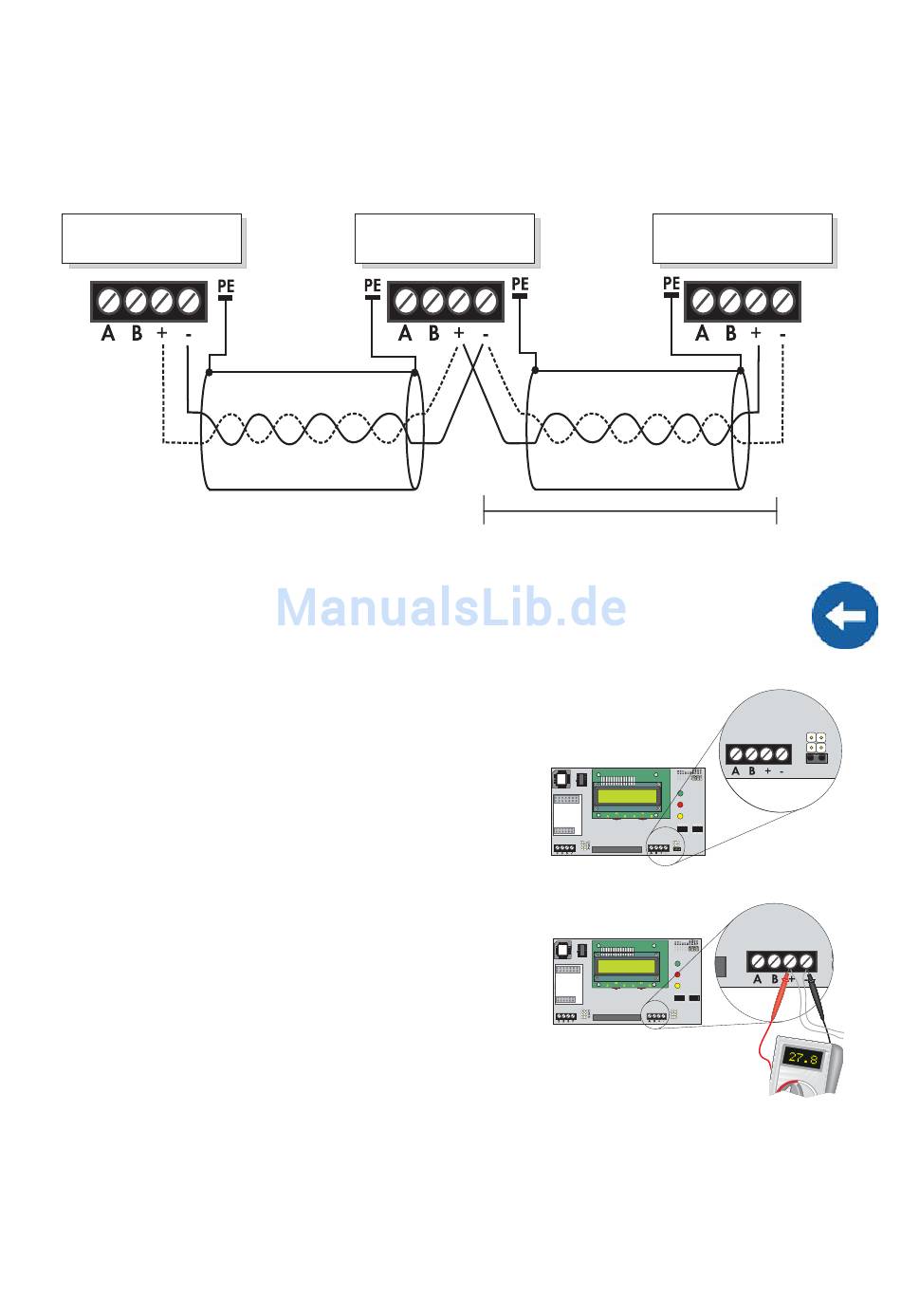

Um das Signalkabel durchzuschleifen, ist es erforderlich in dem mittleren Sunny
Mini Central jeweils zwei Leitungen miteinander zu verbinden. Die drei Sunny
Mini Centrals sind dann wie unten abgebildet verkabelt.
Sunny Mini
Central 1
twisted pair Kabel
Die Kabellänge zwischen zwei Sunny Mini Central darf maximal 300 m betragen!
Setzen Sie nur im mittleren der drei Sunny
8.
Mini Central (in dem zwei Adern pro Schraub-
klemme angeschlossen wurden) einen der mit-
gelieferten Jumper auf den untersten der drei
rechts abgebildeten Steckplätze. Alternativ kön-
nen Sie auch die Schraubklemmen A und B in
diesem Sunny Mini Central mit einer Drahtbrü-
cke überbrücken.
9.
Messen Sie nun in diesem Sunny Mini Central
den Widerstand zwischen der Plus- und Minus-
klemme des SMA Power Balancers. Beträgt der
gemessene Widerstand ca. 27,8 kOhm (+/-
370 Ohm) ist die Installation korrekt erfolgt.
Überprüfen Sie andernfalls die Verkabelung.
10. Verschließen Sie die Sunny Mini Central wie in Kapitel 9.3 „Verschließen des Sun-
ny Mini Central" (Seite 73) beschrieben.
Installationsanleitung
Sunny Mini
Central 2
LiYCY
Elektrischer Anschluss
Sunny Mini
Central 3
LiYCY
twisted pair Kabel
max. 300 m
SMC_TL-11:SD2206
Seite 55
