SMA
Technologie AG

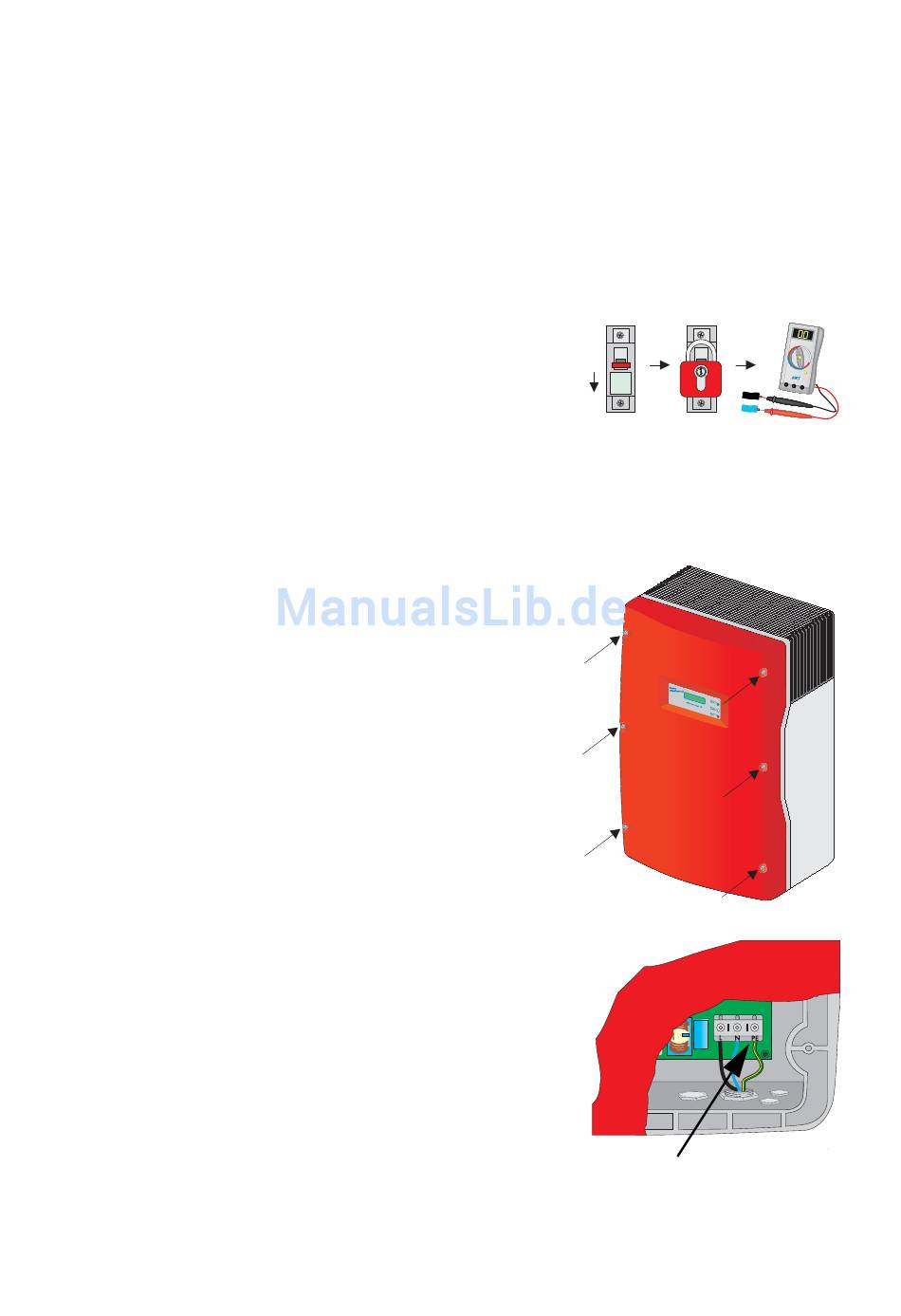

5.3.2 Anschluss des AC-Ausgangs
Gehen Sie beim Anschluss des AC-Ausgangs wie folgt vor:
1.
Überprüfen Sie die Netzspannung. Für Deutschland gilt: Ist die Netzspannung
dauerhaft höher als 253 V, kann der Sunny Mini Central nur eingeschränkt arbei-
ten. Hier muss der örtliche Netzbetreiber für Abhilfe sorgen. Kurzzeitig kann der
Wechselrichter bei einer Ausgangsspannung von 260 V in das Netz einspeisen,
der 10-Minuten-Mittelwert darf jedoch 253 V nicht überschreiten.
2.
Schalten Sie den Netzanschluss frei (Leitungs-
schutzschalter ausschalten), sichern Sie ihn ge-
gen Wiedereinschalten und stellen Sie die
Spannungsfreiheit fest.
3.
Stellen Sie sicher, dass der PV-Generator nicht am Wechselrichter angeschlossen
ist!
4.
Lösen Sie die Gehäusedeckel-Verschraubung
des Sunny Mini Central. Legen Sie die Schrau-
ben und Unterlegscheiben bei Seite, damit diese
nicht verloren gehen. Ziehen Sie den Deckel
nach vorne ab.
5.
Schließen Sie den Schutzleiter (PE) der Netzlei-
tung an dem rechten Anschluss des Klemmen-
blocks an (siehe Abbildung rechts).
Das PE-Kabel muss dabei 5 mm länger sein als L
und N!
Installationsanleitung
Elektrischer Anschluss
Aus!
1.
2.
PE
Anschluss des PE-Leiters
SMC_TL-11:SD2206
3.
Seite 41
