SMA Sunny Mini Central SMC 7000HV Installationsanleitung

SMA Sunny Mini Central SMC 7000HV Installationsanleitung

Wechselrichter fuer dreiphasig einspeisende pv-anlagen
Vorschau ausblenden Andere Handbücher für Sunny Mini Central SMC 7000HV:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

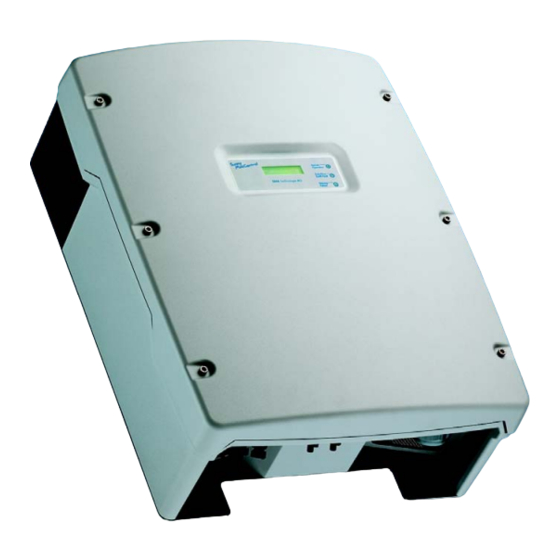

Sunny Mini Central SMC 7000HV
Wechselrichter für dreiphasig einspeisende
PV-Anlagen
Installationsanleitung
Version 1.1
SMC7000HV-11:SD0207
IM-SMC70HV

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SMA Sunny Mini Central SMC 7000HV

Inhaltszusammenfassung für SMA Sunny Mini Central SMC 7000HV

  • Seite 1 Sunny Mini Central SMC 7000HV Wechselrichter für dreiphasig einspeisende PV-Anlagen Installationsanleitung Version 1.1 SMC7000HV-11:SD0207 IM-SMC70HV...

  • Seite 3: Inhaltsverzeichnis

    OptiCool........16 2.5.4 SMA Power Balancer .......17 2.5.5 Electronic Solar Switch (ESS).
  • Seite 4 Der Leitungsschutzschalter ......48 Anschluss SMA Power Balancer....52 5.5.1...
  • Seite 5 13.4.2 SMA grid guard Bescheinigung..... . .107 Glossar ......109 Kontakt .
  • Seite 6 Technologie AG Seite 6 SMC7000HV-11:SD0207 Installationsanleitung...

  • Seite 7: Hinweise Zu Dieser Anleitung

    1 Hinweise zu dieser Anleitung 1.1 Gültigkeitsbereich Diese Installationsanleitung behandelt die fachgerechte Installation und Inbetriebnah- me von SMA Wechselrichtern des Typs Sunny Mini Central SMC 7000HV. 1.2 Zielgruppe Ausschließlich ausgebildete, vom zuständigen Energieversorgungsunternehmen zuge- lassene Elektrofachkräfte dürfen die Wechselrichter installieren und in Betrieb nehmen.
  • Seite 8 Hinweise zu dieser Anleitung Technologie AG Seite 8 SMC7000HV-11:SD0207 Installationsanleitung...

  • Seite 9: Der Sunny Mini Central

    220 bis 240 V Nennspannung und 50 Hz oder 60 Hz. Verwenden Sie den Sunny Mini Central nicht für andere Zwecke als hier beschrieben. Abweichende Verwendungsarten, Umbauten am Wechsel- richter sowie Einbauten von Bauteilen, die nicht von SMA empfohlen oder vertrieben werden, lassen die Gewährleistungsansprüche und die Be- triebserlaubnis erlöschen.

  • Seite 10: Geräteübersicht

    Der Sunny Mini Central Technologie AG 2.2 Geräteübersicht Im folgenden Übersichtsbild sind die verschiedenen Bauteile und Anschlussbereiche ei- nes geöffneten Sunny Mini Central SMC 7000HV schematisch dargestellt. Seite 10 SMC7000HV-11:SD0207 Installationsanleitung...
  • Seite 11 LEDs zur Betriebszustandsanzeige (Seite 71) Jumper für SMA Power Balancer (Seite 52) Anschlussklemmen für SMA Power Balancer (Seite 52) Flachstecker für die Erdung des Kabelschirms beim Anschluss des SMA Power Balancers (Seite 52) Anschlussklemmen für Netzkabel (AC) (Seite 46) Kabeldurchführungen für SMA Power Balancer (Seite 52) Kabeldurchführung für Netzkabel (AC) (Seite 46)

  • Seite 12: Abmessungen

    Der Sunny Mini Central Technologie AG 2.3 Abmessungen 242 mm 468 mm 613 mm Seite 12 SMC7000HV-11:SD0207 Installationsanleitung...

  • Seite 13: Wandhalterung Und Rückwand

    Technologie AG Der Sunny Mini Central Wandhalterung und Rückwand 2,6 2,6 11,0 43,3 Bohrlöcher für Wandhalterung Angaben in cm 48,7 Bohrlöcher für optionale Ein- malschrauben als Diebstahlschutz (4 x) Installationsanleitung SMC7000HV-11:SD0207 Seite 13...

  • Seite 14: Identifikation

    Sie können den Sunny Mini Central mit Hilfe des Typenschildes (siehe Abbildung unten) identifizieren. Das Typenschild befindet sich auf der rechten Seite des Gehäuses (von vorne betrachtet). Es enthält Informationen über Gerätetyp, Seriennummer, die gerä- tespezifischen Kenndaten des Gerätes, das CE-Zeichen und die Kontaktinformationen von SMA. Seriennummer Gerätetyp länderspezifische Norm für die Netz-...

  • Seite 15: Besonderheiten

    Technologie AG Der Sunny Mini Central 2.5 Besonderheiten 2.5.1 LEDs Der Sunny Mini Central ist serienmäßig mit einer Be- triebszustandsanzeige, den drei LEDs vorne auf dem grün Deckel, ausgestattet. Sie haben die Farben grün, gelb und rot und sind in der Lage durch verschiedene Blink- gelb codes den Betriebszustand des Sunny Mini Central an- zuzeigen.

  • Seite 16: Opticool

    Der Sunny Mini Central Technologie AG 2.5.3 OptiCool Der Sunny Mini Central ist mit dem patentierten Zweikammerkühl- system OptiCool ausgestattet. Dabei wird das Gehäuse des Wechselrichters in das Temperaturmanagement integriert und dient nicht mehr nur zur Aufnahme und Schutz der Bauteile im In- neren, sondern auch als „Kühlluftverteiler“...

  • Seite 17: Sma Power Balancer

    Der Sunny Mini Central 2.5.4 SMA Power Balancer Der Sunny Mini Central ist serienmäßig mit dem SMA Power Balancer ausgestattet. Die- ser bezeichnet eine Verschaltung von drei Sunny Mini Centrals an einem dreiphasigen Niederspannungsnetz. Diese Verschaltung dient zur dreiphasigen Netzüberwachung sowie zur Schieflastvermeidung zwischen zwei Phasen des öffentlichen Stromnetzes.
  • Seite 18 Der Sunny Mini Central Technologie AG Seite 18 SMC7000HV-11:SD0207 Installationsanleitung...

  • Seite 19: Sicherheitshinweise

    • in explosiongefährdeten Bereichen! Überprüfen Sie die Anlagenauslegung mit Hilfe des Auslegungspro- gramms „Sunny Design“ (www.SMA.de) oder in Absprache mit der SMA Hotline bevor Sie den Sunny Mini Central anschließen. Überspannungen führen zur Zerstörung des Sunny Mini Central! Öffnen und Verschließen Sie den Sunny Mini Central ausschließlich wie in Kapitel 9 „Öffnen und Verschließen des Sunny Mini Central”...
  • Seite 20 Sicherheitshinweise Technologie AG Die Temperatur einzelner Gehäuseteile sowie von Bauteilen im Inneren des Sunny Mini Central kann Werte von über 60 °C erreichen. Es besteht Verbrennungsgefahr beim Berühren! Vermeiden Sie die Berührung der PV-Module im Betrieb, da hierbei ein mi- nimaler Verschiebungsstrom fließen und zu einem Sekundärunfall durch Erschrecken führen könnte.

  • Seite 21: Verantwortung Des Installateurs

    Technologie AG Sicherheitshinweise 3.2 Verantwortung des Installateurs Jede einzelne Person, die Arbeiten an elektrischen Einrichtungen vorzu- nehmen hat, ist für die Personensicherheit und die Sicherheit von Einrich- tungen verantwortlich! Beachten Sie stets die gültigen Normen und Vorschriften am Installations- ort! Diese Installationsanleitung, die Betriebsanleitung und die Betriebsanleitungen der ver- bauten Komponenten sind in unmittelbarer Umgebung des Wechselrichters aufzube- wahren und müssen dem Installations-, Bedienungs-, Wartungs- und Reinigungspersonal...
  • Seite 22 Sicherheitshinweise Technologie AG Seite 22 SMC7000HV-11:SD0207 Installationsanleitung...

  • Seite 23: Montage

    Technologie AG Montage 4 Montage 4.1 Benötigte Werkzeuge und Materialien Anzahl Werkzeug / Material Zweck Bohrmaschine mit entsprechendem Bohren der Löcher für die Wandhal- Bohrer terung 2 - 4 Dübel mit 10 mm Durchmesser Einsatz in die Löcher in der Wand für (beispielhaft für die Befestigung an die Wandhalterung einer Beton- oder Steinwand)

  • Seite 24: Wahl Des Montageorts

    Montage Technologie AG 4.2 Wahl des Montageorts Nr. Checkpunkt Kontrolle Der Montageort und die Montage- art ist für das Gewicht von ca. 65 kg und die Abmessungen von 468 mm x 613 mm x 242 mm (Brei- te x Höhe x Tiefe) des Sunny Mini Central geeignet.
  • Seite 25 Technologie AG Montage Nr. Checkpunkt Kontrolle Der Sunny Mini Central wird so montiert, dass ein unbeabsichtigtes Abziehen der DC-Steck- verbinder (z. B. durch Kinder) nicht möglich ist. Unbeabsichtigtes Abziehen der DC-Steckver- binder unter Last kann die Stecker beschädi- gen und sogar zu Personenschäden führen! Position Der Sunny Mini Central wird senkrecht an einer Wand oder, wenn es unbedingt nötig sein sollte, um max.
  • Seite 26 Montage Technologie AG Nr. Checkpunkt Kontrolle Sicherheitsabstände Es werden die folgenden Mindestabstände zu Wänden, anderen Geräten oder Gegenständen eingehalten, um eine ausreichende Wärmeabfuhr zu gewährleisten Richtung Mindestabstand seitlich 30 cm oben 30 cm unten 30 cm vorne 5 cm Bei mehreren installierten Sunny Mini Central in Bereichen, in de- nen hohe Umgebungstemperaturen zu erwarten sind, ist ausrei- chend Abstand zwischen den einzelnen Sunny Mini Central vorhanden, damit sicher gestellt ist, dass die einzelnen Sunny Mini...

  • Seite 27: Montage Des Sunny Mini Central

    Technologie AG Montage 4.3 Montage des Sunny Mini Central Verwenden Sie bei der Montage ausschließlich die original Wandhalterung! Berücksichtigen Sie bei der Montage stets das Gewicht des Sunny Mini Central von 65 kg! Schritt Anleitung Montage der Wandhalterung Verwenden Sie für die Montage der Wandhalterung zwei bis vier der sechs Löcher in der Mitte Markieren Sie die Positionen der Bohrlöcher, indem Sie die Wandhalterung als Bohrschablone benutzen (Muster siehe Seite 13)
  • Seite 28 Montage Technologie AG Schritt Anleitung Montage des Sunny Mini Central Verwenden Sie für den Transport und die Montage des Sunny Mini Central die ergonomischen Griffe oben und unten, an den Seiten des Sunny Mini Central (A) oder die Gehäuseöffnung, indem Sie dort beispielsweise eine Stange aus Stahl durchschieben (B) (Durchmes- ser max.
  • Seite 29 Schutz ge- gen das Eindringen von Insekten zu gewährleisten! Sollten die Griffab- deckungen einmal kaputt gehen, können Sie diese bei SMA (Kontakt siehe Seite 113) nachbestellen. Optionaler Diebstahlschutz Um den Sunny Mini Central vor Diebstahl zu schützen, besteht die Möglichkeit ihn mit 2 sogenannten...
  • Seite 30 Montage Technologie AG Seite 30 SMC7000HV-11:SD0207 Installationsanleitung...

  • Seite 31: Elektrischer Anschluss

    Innensechskantschlüssel (5 mm) Gehäusedeckel ab- und aufschrau- Kabel mit Außendurchmesser AC-Anschlusskabel zwischen 11 und 25 mm Abisolierzange Abisolieren des AC-Kabels und des Kabels für den SMA Power Balancer Schlitz-Schraubendreher 1 x 6 mm Bedienung Schraubklemmen oder beim AC-Anschluss Kreuzschlitzschraubendreher Pozidrive PZ2...
  • Seite 32 0,4 x 2,5 beim Anschluss des SMA Power Ba- lancers Um den SMA Power Balancer zu aktivieren und dessen Parameter verän- dern zu können, benötigen Sie Ihr persönliches SMA grid guard Passwort (anzufordern bei SMA) und eine Kommunikationskomponente (Möglichkei- ten siehe Betriebsanleitung).

  • Seite 33: Vorgehensweise Beim Anschluss

    Optionaler Stecker für Anschluss des ESS (Electronic Solar Switch) Kabeldurchführungen für die optionale Kommunikation über RS232, RS485 oder Funk (PG16) Kabeldurchführung für Netzanschluss (AC) (11 mm - 25 mm) Kabeldurchführungen für SMA Power Balancer (PG 11) Installationsanleitung SMC7000HV-11:SD0207 Seite 33...

  • Seite 34: Anschluss Des Dc-Eingangs

    Die Anschlussleitungen der Solarmodule müssen mit Steckverbindern ausgestattet sein, damit die acht DC-Steckverbinder des Sunny Mini Central daran angeschlos- sen werden können. Ein vorkonfektioniertes Set zum Anschluss loser Kabelenden eines Strings ist als Zu- behör bei SMA erhältlich: Anschluss-Set Bestellbezeichnung maximaler...

  • Seite 35: Anschluss Der Pv-Strings

    Technologie AG Elektrischer Anschluss 5.3.2 Anschluss der PV-Strings Warnung! Die AC-Seite des Sunny Mini Central muss vom Netz getrennt sein, bevor Sie die PV-Strings an den Sunny Mini Central anschließen! Gehen Sie beim Anschluss der PV-Strings wie folgt vor: Schritt Anleitung Überprüfen Sie die Anschlussleitungen der Solarmodule auf richtige Polarität und Ein- haltung der maximalen Eingangsspannung...

  • Seite 36: Rückstrom

    Elektrischer Anschluss Technologie AG 5.3.3 Rückstrom Hinweise zur Generatorauslegung von PV-Anlagen mit dem Sunny Mini Central Anders als bei den „Sunny Boy“-Stringwechselrichtern, werden im PV-Generator eines „Sunny Mini Central“ meist drei und mehr Strings parallel geschaltet. Was sich zunächst unspektakulär anhört, hat jedoch praktische Konsequenzen, denn bei solchen großen Generatoren müssen Fehler berücksichtigt werden, die in Stringanlagen völlig unkritisch sind: Durch Kurzschlüsse entstehen fehlgeleitete Modulströme, die ein Solarmodul mit einem sogenannten Rückstrom belasten können, der den normalen Maximalstrom...
  • Seite 37 Technologie AG Elektrischer Anschluss Auch wenn diese Fehler sehr unwahrscheinlich sind und in der Praxis sehr selten auftau- chen, so müssen trotzdem Vorkehrungen getroffen werden. Schließlich birgt dieser Feh- ler sowohl ein hohes Schadens-, wie auch Gefahrenpotenzial, denn alle Module des betroffenen Strings können beschädigt werden und durch die lokale Erhitzung können außerdem Sekundärschäden entstehen.
  • Seite 38 Elektrischer Anschluss Technologie AG Wie können Rückströme in den Modulen vermieden werden? Zunächst muss klar gestellt werden, dass Bypassdioden, die heute Stand der Technik im Modulbau sind, keinen Einfluss auf den Rückstrom im Modul haben, sondern nur die Auswirkungen von eventuell auftretenden Verschattungen reduzieren. Um den Rückstrom in die Module zu verhindern, bzw.

  • Seite 39: Auslegungshinweise

    Technologie AG Elektrischer Anschluss Auslegungshinweise Prüfen Sie bzw. stellen Sie folgende Punkte sicher: Schritt Prüfung Haben alle Strings die gleiche Anzahl von in Reihe geschalteten Modulen? Wie hoch ist der maximale Rückstrom in einem fehlerhaften String bei Nenn- bedingungen? Beispiel: Generator aus 4 Strings von Modulen mit 5 A Kurzschlussstrom. Der maximale Rückstrom beträgt 3 x 5 A = 15 A.

  • Seite 40: Anschluss Des Ac-Ausgangs

    Elektrischer Anschluss Technologie AG 5.4 Anschluss des AC-Ausgangs 5.4.1 Voraussetzungen Für den Anschluss des AC-Ausgangs müssen folgende Voraussetzungen erfüllt sein: Anschlussbedingungen Beachten Sie beim Anschluss des Wechselrichters an das öffentliche Versorgungs- netz die örtlichen Anschlussbedingungen Ihres Netzbetreibers.! Der Sunny Mini Central ist für den Betrieb an 220 V - 240 V Netzen ausgelegt. Außerdem ist er mit einer automatischen Netzfrequenzerkennung ausgestattet und kann somit ohne weitere Parametrierung an ein 50 oder 60 Hz Netz angeschlos- sen werden.
  • Seite 41 Technologie AG Elektrischer Anschluss lermeldung aus. Wird im entsprechenden Netzgebiet dieser zusätzliche Span- nungssteigerungsschutz nicht gefordert (außerhalb Deutschlands), so ist dieser durch entsprechende Voreinstellung des Parameters LdVtgC bereits deaktiviert (sie- he Kapitel 13.3 „Sunny Mini Central Betriebsparameter” (Seite 97). Es greift le- diglich die Schnellabschaltung über den Parameter Uac-Max.
  • Seite 42 Elektrischer Anschluss Technologie AG Bei dreiphasigem Anschluss und symmetrischer Einspeisung wird die maximal mögliche Einspeiseleistung pro Phase in etwa verdoppelt. Beispiel: - Die Netzspannung ohne Einspeisung beträgt 230 V - Die Netzimpedanz am Anschlusspunkt beträgt 0,8 Ohm Leistung [kW] pro Phase Die abgelesene Leistung auf der X-Achse entspricht ca.
  • Seite 43 Technologie AG Elektrischer Anschluss Kabelanschluss Die Anschlussklemmen im Sunny Mini Cen- Außendurch- Ader- tral sind für die Aufnahme von Aderquer- querschnitt messer schnitten bis 25 mm² geeignet. Der Außendurchmesser des Kabels muss somit zwischen 11 mm und 25 mm liegen. Wenn Sie ein Kabel verwenden, dessen Durchmesser kleiner als 14 mm (mindes- tens aber 11 mm) ist, muss die Gummitülle in der Verschraubung durch die der...
  • Seite 44 Elektrischer Anschluss Technologie AG Leitungsverluste des Sunny Mini Central SMC 7000HV 1,4% Verwenden Sie keine Leitungsauslegungen mit Verlusten über 1,0 % 1,2% 1,0% 4,0 mm² 10,0 mm² 25,0 mm² 16,0 mm² 0,8% 6,0 mm² 0,6% Sunny Mini Central 0,4% SMC 7000HV...
  • Seite 45 Technologie AG Elektrischer Anschluss Leitungsschutzschalter Die Auswahl des richtigen Leitungsschutzschalters hängt von verschiedenen Ein- flussfaktoren ab. Detaillierte Hinweise zur Auslegung eines Leitungsschutzschalters finden Sie in Kapitel 5.4.3 „Der Leitungsschutzschalter” (Seite 48). Verbraucher dürfen an diesen Strom- kreis nicht angeschlossen werden! Die Lasttrenneigenschaften eines Leitungsschutzschalters können genutzt werden, um den Wechselrichter unter Last vom Netz zu trennen.

  • Seite 46: Anschluss Des Ac-Ausgangs

    Elektrischer Anschluss Technologie AG 5.4.2 Anschluss des AC-Ausgangs Gehen Sie beim Anschluss des AC-Ausgangs wie folgt vor: Schritt Anleitung Überprüfen Sie die Netzspannung! Für Deutschland gilt: Ist die Netzspannung dauerhaft höher als 253 V, kann der Sunny Mini Central nur eingeschränkt arbeiten. Hier muss der örtliche Netzbetreiber für Abhilfe sorgen.
  • Seite 47 Technologie AG Elektrischer Anschluss Schritt Anleitung Schließen Sie den Schutzleiter (PE) der Netzleitung an dem rechten Anschluss des Klemmenblocks (siehe Abbildung rechts). Die PE-Ader muss dabei 5 mm länger sein als die von L und N! Anschluss des PE-Leiters Nehmen Sie den Anschluss des Netzkabels wie abgebildet vor.

  • Seite 48: Der Leitungsschutzschalter

    Elektrischer Anschluss Technologie AG 5.4.3 Der Leitungsschutzschalter Einflussfaktoren für die Auswahl Bei der Auswahl von Leitungsschutzschaltern sind verschiedene Faktoren zu berücksich- tigen. Diese sind zum Beispiel: • Verwendete Leitung (Material des Leiters und der Isolierung) • Umgebungstemperaturen an der Leitung (Erhöhung der Temperaturen führt zur Minderung der Stromtragfähigkeit einer Leitung.) •...

  • Seite 49: Auslegung Der Leitungsschutzschalter

    Beispiel für die thermische Auslegung eines Leitungsschutzschalters an einer pho- tovoltaischen Eigenerzeugungsanlage im Netzparallelbetrieb. Angenommen wird eine PV-Anlage mit 9 Wechselrichtern Sunny Mini Central und drei Wechselrichtern pro Phase. Benötigte technische Angaben des Sunny Mini Central SMC 7000HV: • maximaler Ausgangsstrom = 31 A •...
  • Seite 50 Elektrischer Anschluss Technologie AG Beispiel für die thermische Auswahl eines 35 A Leitungsschutzschalters mit der Auslösecharakteristik B ohne Abstand zwischen den Leitungsschutzschaltern: Bei der Auswahl von Leitungsschutzschaltern müssen Sie auf einige Belastungsfaktoren achten. Diese sind in den jeweiligen Datenblättern der Hersteller zu finden. Der Lei- tungsschutzschalter eines Herstellers ist beispielsweise auf 50 °C Umgebungstempera- tur ausgelegt.
  • Seite 51 Technologie AG Elektrischer Anschluss Empfehlung von SMA: Lösung 2 Neben der thermischen Auslegung der Leitungsschutzschalter müssen Sie selbstver- ständlich noch die einschlägigen Normen der DIN VDE berücksichtigen. Dies sind vor allem die: • DIN VDE 0100, Teil 410 • DIN VDE 0100, Teil 430 •...

  • Seite 52: Anschluss Sma Power Balancer

    Elektrischer Anschluss Technologie AG 5.5 Anschluss SMA Power Balancer Der Sunny Mini Central ist serienmäßig mit dem SMA Power Balancer ausgestattet. Die- ser bezeichnet eine Verschaltung von drei Sunny Mini Centrals an einem dreiphasigen Niederspannungsnetz. Diese Verschaltung dient zur dreiphasigen Netzüberwachung sowie zur Schieflastvermeidung zwischen zwei Phasen des öffentlichen Stromnetzes.

  • Seite 53: Verkabelung

    Technologie AG Elektrischer Anschluss 5.5.1 Verkabelung Schritt Anleitung Verwenden Sie für die Verkabelung des SMA Power Balancers ein soge- nanntes „LiYCY“-Kabel mit dargestelltem Aufbau: Twisted pair 1 (2 x 0,25 mm²) Flexible Isolierung Abschirmung Twisted pair 2 (2 x 0,25 mm²) •...
  • Seite 54 Elektrischer Anschluss Technologie AG Schritt Anleitung Führen Sie das Kabel bei jedem der drei Sunny Mini Central durch jeweils eine der beiden rechten Gehäusedurchführungen (A) an der Unterseite der Sunny Mini Central. Der Kabelweg (B) ist in der nebenstehenden Abbildung grau markiert.
  • Seite 55 Mini Central mit einer Drahtbrücke überbrü- cken. Messen Sie nun in diesem Sunny Mini Cen- tral den Widerstand zwischen der Plus- und Minusklemme des SMA Power Balancers. Beträgt der gemessene Widerstand ca. 27,8 kOhm (+/-370 Ohm) ist die Installati- on korrekt erfolgt. Überprüfen Sie andern- falls die Verkabelung.

  • Seite 56: Konfiguration

    Sie eine der Kommunikationskomponenten von SMA. Welche Möglichkeiten es hierfür gibt, entnehmen Sie bitte der Betriebsanleitung des Sunny Mini Central. Fordern Sie bei SMA ihr persönliches SMA grid guard Passwort an, um den Para- meter „PowerBalancer“ verändern zu können (Kontakt: siehe Seite 113).
  • Seite 57 Technologie AG Elektrischer Anschluss Einstellung Bedeutung PhaseGuard Signalisiert einer der drei Sunny Mini Central einen Netz- spannungsfehler und speist nicht weiter ein, trennen sich auch die beiden anderen automatisch vom Netz. Signalisiert einer der drei Sunny Mini Central eine Gerätestö- rung und speist nicht weiter ein, zeigen die beiden anderen keine Reaktion und speisen weiter mit voller Leistung ein.

  • Seite 58: Powerguard

    Elektrischer Anschluss Technologie AG Einstellung Bedeutung PowerGuard Signalisiert einer der drei Sunny Mini Central einen Netzspan- nungsfehler oder eine Gerätestörung und speist nicht weiter ein, begrenzen die beiden anderen automatisch ihre Leistung im 10-Minuten-Mittelwert auf 5 kW. Wählen Sie diese Einstellung, um innerhalb einer Gruppe von drei Wechselrichtern eine Schieflast von mehr als 5 kVA zu vermeiden.
  • Seite 59 Technologie AG Elektrischer Anschluss Einstellung Bedeutung FaultGuard Signalisiert einer der drei Sunny Mini Central einen Netz- spannungsfehler und speist nicht weiter ein, trennen sich auch die beiden anderen sofort vom Netz. Signalisiert einer der drei Sunny Mini Central eine Gerätestö- rung und speist nicht weiter ein, trennen sich die anderen bei- den nach 5 Minuten ebenfalls vom Netz.

  • Seite 60: Funktionstest

    Um die beschriebenen Funktionen zu gewährleisten, müssen Sie für alle Sunny Mini Central die gleiche Einstellung verwenden! 5.5.3 Funktionstest Um den SMA Power Balancer auf richtige Funktionsweise zu testen, gehen Sie wie im Folgenden beschrieben vor. Schritt Anleitung Wählen Sie bei allen drei Wechselrichtern die Einstellung „PhaseGuard“...
  • Seite 61 Technologie AG Elektrischer Anschluss Schritt Anleitung Reagieren die Sunny Mini Central wie oben beschrieben, so ist der Funkti- onstest erfolgreich abgeschlossen. Überprüfen Sie andernfalls die Konfigura- tion. Setzen Sie ggf. den Parameter „PowerBalancer“ bei allen Sunny Mini Cen- tral wieder auf die gewünschte Einstellung zurück. Schalten Sie den Leitungsschutzschalter wieder ein.
  • Seite 62 Elektrischer Anschluss Technologie AG Seite 62 SMC7000HV-11:SD0207 Installationsanleitung...

  • Seite 63: Die Kommunikationsschnittstelle

    Ort des PE-Anschlusses • den Ort der Schraubklemmen zum Anschluss der Kommunikationsverkabelung • den Ort der Jumper-Steckplätze • den Ort des Schnittstellen-Steckplatzes Mit dem Sunny Mini Central SMC 7000HV ist die Kommunikation über Powerline nicht möglich! Installationsanleitung SMC7000HV-11:SD0207 Seite 63...

  • Seite 64: Anschluss Rs232, Rs485, Sunny Beam

    Die Kommunikationsschnittstelle Technologie AG 6.1 Anschluss RS232, RS485, Sunny Beam Beachten Sie alle Sicherheitshinweise beim Öffnen des Sunny Mini Cen- trals, wie in Kapitel 9 beschrieben. Der Sunny Mini Central und die Kommunikationsschnittstelle sind durch elektrosta- tische Entladungen gefährdet. Erden Sie sich, indem Sie PE oder ein unlackiertes Gehäuseteil anfassen, bevor Sie die Kommunikationsschnittstelle aus der Verpa- ckung nehmen und bevor Sie Bauteile im Sunny Mini Central berühren.
  • Seite 65 Technologie AG Die Kommunikationsschnittstelle Schritt Anleitung Stecken Sie die Jumper (E), wenn es im Anschlussplan des Kommunikations- gerätes gefordert wird. Die Tabelle rechts gibt einen Überblick über die Funktion der Jumper. Stecken Sie die Kommunikationsschnittstelle linksbündig auf die Platine (F). Verschließen Sie den Sunny Mini Central wie in Kapitel 9 beschrieben.

  • Seite 66: Jumper Funktionen

    Die Kommunikationsschnittstelle Technologie AG 6.2 Jumper Funktionen Jumper A Jumper B Jumper C RS232 RS485 Terminierung Vorspannung 1 Vorspannung 2 Sunny Beam Eine detaillierte Beschreibung der Jumper Funktionen finden Sie in der Dokumen- tation des Kommunikationsgerätes. Seite 66 SMC7000HV-11:SD0207 Installationsanleitung...

  • Seite 67: Die Inbetriebnahme Des Sunny Mini Central

    Technologie AG Die Inbetriebnahme des Sunny Mini Central 7 Die Inbetriebnahme des Sunny Mini Central Sie können den Sunny Mini Central in Betrieb nehmen, wenn • der Gehäusedeckel fest aufgeschraubt ist, • die DC-Leitungen (PV-Strings) vollständig angeschlossen sind und die nicht benö- tigten DC-Steckverbinder an der Gehäuseunterseite mit den Schutzkappen ver- schlossen sind, •...

  • Seite 68: Display

    Die Inbetriebnahme des Sunny Mini Central Technologie AG 7.1 Display Nach einem normalem Aufschalten des Sunny Mini Central, werden nach ca. einer Mi- nute die nachstehenden Displaymeldungen im Wechsel ausgegeben. Voraussetzung dafür ist die korrekte Verkabelung des DC- und AC-Anschlusses und das Anschalten des Leitungsschutzschalters.
  • Seite 69 Anschluss des PV-Generators an den Sunny Mini Central die Display-Meldung wiederholen, trennen Sie den PV-Generator wie- der vom Sunny Mini Central und setzen Sie sich mit SMA in Verbindung (siehe Kapitel 15 „Kon- takt” (Seite 113)). Installationsanleitung SMC7000HV-11:SD0207...

  • Seite 70: Einstellung Der Sprache Des Sunny Display

    Die Inbetriebnahme des Sunny Mini Central Technologie AG 7.1.1 Einstellung der Sprache des Sunny Display Die Ausgabesprache des Sunny Display können Sie mit den Schaltern auf der Untersei- te der Display-Baugruppe im Inneren des Sunny Mini Central einstellen. Gehen Sie da- bei wie folgt vor: Öffnen Sie den Sunny Mini Central wie in Kapitel 9.2 „Öffnen des Sunny Mini Central”...

  • Seite 71: Leds

    Technologie AG Die Inbetriebnahme des Sunny Mini Central 7.2 LEDs Nach einem normalen Aufschalten des Sunny Mini Central, leuchtet nach ca. einer Mi- nute die grüne LED dauerhaft. Voraussetzung dafür ist die korrekte Verkabelung des DC- und AC-Eingangs und das Anschalten des Leitungsschutzschalters. Die Blinkcodes, die davor angezeigt werden, signalisieren nur die Initialisierung des Sunny Mini Central und die Überprüfung, ob die Einspeisebedingungen erfüllt sind.

  • Seite 72: Pv-Überspannung

    Sollte sich trotz überprüfter DC-Eingangsspannung bei erneutem Anschluss des PV- Generators an den Sunny Mini Central der Blinkcode wiederholen, trennen Sie den PV-Generator wieder vom Sunny Mini Central und setzen Sie sich bitte mit SMA in Verbindung (siehe Kapitel 15 „Kontakt” (Seite 113)). Seite 72 SMC7000HV-11:SD0207...

  • Seite 73: Übergabe An Den Betreiber

    Technologie AG Übergabe an den Betreiber 8 Übergabe an den Betreiber Nachdem Sie die Sunny Mini Central erfolgreich installiert haben, übergeben Sie die Anlage an den Betreiber. Benutzen Sie dafür die folgende Checkliste Nr. Checkpunkt Kontrolle Was der Betreiber wissen sollte: Funktionsweise der PV-Anlage Ein- und Ausschalten der PV-Anlage Bedeutung der LEDs und der Displayanzeigen...
  • Seite 74 Übergabe an den Betreiber Technologie AG Seite 74 SMC7000HV-11:SD0207 Installationsanleitung...

  • Seite 75: Öffnen Und Verschließen Des Sunny Mini Central75

    Technologie AG Öffnen und Verschließen des Sunny Mini Central 9 Öffnen und Verschließen des Sunny Mini Central 9.1 Sicherheitshinweise Unsachgemäßes Öffnen oder Verschließen des Sunny Mini Central kann zu schweren Personen- und / oder Sachschäden führen. Das Öffnen und Verschließen des Sunny Mini Central darf daher nur von einer ausgebil- deten Elektrofachkraft unter Beachtung der Sicherheitsvorschriften durch- geführt werden.

  • Seite 76: Öffnen Des Sunny Mini Central

    Öffnen und Verschließen des Sunny Mini Central Technologie AG 9.2 Öffnen des Sunny Mini Central Halten Sie unbedingt die unten aufgeführte Reihenfolge und alle Sicher- heitshinweise aus Kapitel 9.1 „Sicherheitshinweise” (Seite 75) ein! Schritt Anleitung Schalten Sie den Leitungsschutzschalter aus, sichern Sie ihn gegen Wiedereinschalten und stellen Sie die Spannungsfreiheit fest.

  • Seite 77: Verschließen Des Sunny Mini Central

    Technologie AG Öffnen und Verschließen des Sunny Mini Central 9.3 Verschließen des Sunny Mini Central Halten Sie unbedingt die unten aufgeführte Reihenfolge und alle Sicher- heitshinweise aus Kapitel 9.1 „Sicherheitshinweise” (Seite 75) ein! Schritt Anleitung Befestigen Sie den Gehäusedeckel, indem Sie zuerst die beiden mittleren Befestigungs- schrauben mit den dazugehörigen Unter- legscheiben gleichmäßig fest ziehen.
  • Seite 78 Öffnen und Verschließen des Sunny Mini Central Technologie AG Schritt Anleitung Überprüfen Sie ob das Display oder die LEDs des Sunny Mini Central einen ord- nungsgemäßen Betrieb signalisieren (siehe Kapitel 7 „Die Inbetriebnahme des Sunny Mini Central” (Seite 67)). Seite 78 SMC7000HV-11:SD0207 Installationsanleitung...

  • Seite 79: Fehlersuche / Störungsbeseitigung

    Sie den 24-Stunden-Austauschservice (der Sunny Mini Central wird inner- halb von 24 Stunden versandfertig gemacht und an eine Spedition übergeben) und den Reparaturdienst der SMA Technologie AG. Eine unsachgemäße Störungsbeseitigung kann zu schweren Personen- und / oder Sachschäden führen. Störungen dürfen deshalb nur von einer ausgebildeten Elektrofachkraft beseitigt werden.

  • Seite 80: Rote Led Leuchtet Dauerhaft

    Fehlersuche / Störungsbeseitigung Technologie AG 10.2 Rote LED leuchtet dauerhaft 10.2.1 Erdschlussüberprüfung Leuchtet die rote LED des Sunny Mini Central dauerhaft, so muss überprüft werden, ob ein Erdschluss im PV-Generator vorliegt. Beachten Sie die Sicherheitshinweise in Kapitel 9.1 „Sicherheitshinweise” (Seite 75) und gehen Sie wie folgt vor: Schritt Anleitung Trennen Sie den Sunny Mini Central vom AC-Netz (Leitungsschutzschalter ausschal-...
  • Seite 81 Technologie AG Fehlersuche / Störungsbeseitigung Schritt Anleitung Wiederholen Sie die Punkte 3 und 4 für jeden String. Ereignis Maßnahme Sie haben einen Erdschluss Nehmen Sie den Sunny Mini Central wieder, festgestellt. wie ab Punkt 7 beschrieben, in Betrieb, ohne jedoch den fehlerhaften String wieder anzu- schließen.

  • Seite 82: Überprüfung Der Varistoren

    Die Varistoren werden für den Einsatz im Sun- ny Mini Central speziell gefertigt und sind nicht im Handel erhältlich. Sie müssen direkt von der SMA Technologie AG bezogen wer- den (SMA-Bestellbezeichnung: „SB-TV4“). Fahren Sie für den Austausch mit Punkt 4 fort.
  • Seite 83 Sollten Sie zusammen mit den Ersatz- werkzeugs löst Varistoren kein Sonderwerkzeug für die Be- die Klemme dienung der Klemmen erhalten haben, set- zen Sie sich bitte mit SMA in Verbindung. Die Klemmkontakte lassen sich behelfsmä- Varistor ßig jedoch auch einzeln mit einem passen- entnehmen den Schraubendreher bedienen.
  • Seite 84 Fehlersuche / Störungsbeseitigung Technologie AG Seite 84 SMC7000HV-11:SD0207 Installationsanleitung...

  • Seite 85: Wartung Und Reinigung

    Technologie AG Wartung und Reinigung 11 Wartung und Reinigung Der Sunny Mini Central wurde so konstruiert, dass der Wartungsaufwand minimal ist. Um einen sicheren Betrieb zu gewährleisten, reicht es in der Regel aus, wenn die fol- genden Grundsätze beachtet werden: •...
  • Seite 86 Wartung und Reinigung Technologie AG Schritt Anleitung Trennen Sie den Sunny Mini Central DC- und AC-seitig unter Beachtung der Sicherheitsregeln in Kapitel 3 „Sicherheitshinweise” (Seite 19). Warten Sie bis sich die Lüfter nicht mehr drehen. Schieben Sie jeweils die vier Rastnasen oben und unten an den Seiten der schwarzen Plastikabdeckung zur Seite und ziehen Sie diese vorsichtig mit den dahinter montierten Lüftergittern ab.

  • Seite 87: Überprüfung Der Lüfter

    Schritt Anleitung Setzen des Parameters Erfragen Sie bei der SMA Hotline (Kontakt siehe Seite 113) das Installateur- spasswort. Setzen Sie den Parameter „Fan Test“ im Installateur Modus auf „1“ (mit Hilfe von Sunny Data, Sunny Data Control, dem Datenlogger Sunny Boy Control oder der Sunny WebBox).
  • Seite 88 Wartung und Reinigung Technologie AG Schritt Anleitung Setzen des Jumpers Öffnen Sie den Sunny Mini Central wie in Kapitel 9.2 „Öffnen des Sunny Mini Central” (Seite 76) beschrieben. Stecken Sie den Jumper auf den unten dargestellten Steckplatz der Betriebs- führungsplatine. Jumper Position für die Überprüfung der Lüfter Verschließen Sie den Sunny Mini Central wie in Kapitel 9.3 „Verschließen...

  • Seite 89: Reinigung Der Griffabdeckungen

    Die Griffabdeckungen dürfen nicht dauerhaft entfernt werden, da sonst der Schutz gegen das Eindringen von Insekten nicht gewähr- leistet ist! Sollten die Griffabdeckungen einmal kaputt gehen, kön- nen Sie bei SMA neue bekommen (Kontakt: siehe Seite 113). Installationsanleitung SMC7000HV-11:SD0207 Seite 89...
  • Seite 90 Wartung und Reinigung Technologie AG Seite 90 SMC7000HV-11:SD0207 Installationsanleitung...

  • Seite 91: Außerbetriebnahme

    Technologie AG Außerbetriebnahme 12 Außerbetriebnahme 12.1 Demontage Halten Sie unbedingt die unten aufgeführte Reihenfolge und alle Sicher- heitshinweise in Kapitel 3 und 9.1 ein! Schritt Anleitung Schalten Sie den Leitungsschutzschalter aus, sichern Sie ihn gegen Wiedereinschalten und stellen Sie die Spannungsfreiheit fest. Aus! Trennen Sie den PV-Generator vom Sunny Mini Central, indem Sie die DC-Steckverbin-...

  • Seite 92: Verpackung

    Entsorgen Sie den Sunny Mini Central nach Ablauf seiner Lebensdauer nach den zu diesem Zeitpunkt am Installationsort geltenden Entsorgungsvorschriften für Elektronik- schrott oder senden Sie ihn ausreichend frankiert mit dem Hinweis „ZUR ENTSOR- GUNG“ an SMA zurück (Kontakt siehe Seite 113). Seite 92 SMC7000HV-11:SD0207...

  • Seite 93: Technische Daten

    Technologie AG Technische Daten 13 Technische Daten 13.1 Technische Daten SMC 7000HV Beschreibung Einheit Einstellung Daten PV-Generator-Anschluss Max. Eingangsleerlaufspannung 800 V (bezogen auf -10 °C Zellen- PV 0 temperatur) Eingangsspannung, MPP-Bereich 335 V ... 560 V DC bei 230 V AC (285 V ...
  • Seite 94 DIN VDE 0126-1-1) Frequenzbereich 50 Hz: 45,5 Hz ... 54,5 Hz (erweiterter Arbeitsbereich) 60 Hz: 55,5 Hz ... 64,5 Hz Allpolige Trenneinrichtung netzseitig Selbsttätige Schaltstelle (SMA grid guard 2) Leistungsfaktor cos phi 1 Überspannungskategorie Prüfspannung (50 Hz) 2 kV Prüf-Stoßspannung...
  • Seite 95 Technologie AG Technische Daten Beschreibung Einheit Einstellung Wirkungsgrad ηmax Max. Wirkungsgrad 96,1 % ηeuro Europäischer Wirkungsgrad 95,3 % Kurzzeitig kann der Sunny Mini Central mit einer maximalen Ausgangsspan- nung von 260 V in das öffentliche Netz einspeisen. Nach der DIN VDE 0126- 1-1 darf aber der 10-Minuten-Mittelwert eine Spannung von 253 V nicht über- schreiten.

  • Seite 96: Allgemeine Daten

    Technische Daten Technologie AG 13.2 Allgemeine Daten Allgemeine Daten Schutzart nach DIN EN 60529 IP65 klimatische Bedingungen nach DIN EN 50178:1998-04: Aufstellung Typ C: erweiterter Luftfeuchtebereich: 0 ... 100 %, Klasse 4K4H erweiterter Temperaturbereich: -25 °C bis +60°C Transport Typ E: Temperaturbereich: -25 °C bis +70 °C, Klasse 2K3 max.

  • Seite 97: Sunny Mini Central Betriebsparameter

    Betriebserlaubnis des Sunny Mini Central erlöschen lassen. • die Garantie des Sunny Mini Central erlöschen lassen. Ändern Sie niemals die Parameter Ihres Sunny Mini Central ohne aus- drückliche Erlaubnis des zuständigen Energieversorgungsunternehmens und Anleitung von SMA. 13.3.1 Erklärung der Betriebsparameter Name Erklärung ACVtgRPro Spannungssteigerungsschutz (nur für Deutschland relevant).
  • Seite 98 „Grid“ eingestellt, regelt der Wechselrichter auf der Netzseite. Mit der Einstellung „Bridge“, regelt der Wechselrichter auf der Brücken- seite. Diese Einstellung kann eine Abhilfemaßnahme bei schwieri- gen Netzverhältnissen sein. Sprechen Sie die Änderung dieses Parameters mit der SMA Hotline ab. Default Für die Justierung der landesspezifischen Angaben. •...
  • Seite 99 (Trennung an der AC-Seite) oder auf „Stopp“ gesetzt wurde. Inst.-Code Parameter der Netzüberwachung können erst nach Eingabe des SMA grid guard Passwortes geändert werden. KI-Wind-Reg Regelfaktoren im Turbine Mode. Nähere Informationen zu diesem Thema erhalten Sie in den Windy Boy Anleitungen.
  • Seite 100 Technische Daten Technologie AG Name Erklärung Power Balancer Betriebsmodus des SMA Power Balancers zur dreiphasigen Netzü- berwachung und zur Schieflastvermeidung in 3-phasigen Systemen mit Sunny Mini Centrals. Der Power Balancer hat vier Betriebsmodi: • Off: Der Power Balancer ist deaktiviert. Bei einem Geräte- oder...
  • Seite 101 Technologie AG Technische Daten Name Erklärung Speicherfunktion • Default Parameter: Setzt alle Parameter auf die Werkseinstel- lung zurück. • Reset Betriebsdaten: Setzt alle Parameter in der Benutzerebene auf die Werkseinstellung zurück. • Reset Fehler: Setzt einen permanenten Fehler zurück. Speicher/ •...

  • Seite 102: Parametereinstellungen Für Deutschland

    Technische Daten Technologie AG 13.3.2 Parametereinstellungen für Deutschland Grau hinterlegte Parameter werden nur im Installateur-Modus angezeigt. Die unten dar- gestellte Tabelle beinhaltet die für Deutschland gültigen Parameter. Name Einheit Wertebereich Werkseinstellung ACVtgRPro 230 ... 300 AntiIsland-Ampl * 0 ... 10 AntiIsland-Freq * 0,1 ...
  • Seite 103 Bei den mit * gekennzeichnete Parametern handelt es sich um sicherheitsrelevante Parameter der Netzüberwachung. Um SMA grid guard Parameter zu verstellen, ist die Eingabe Ihres persönlichen SMA grid guard Passwortes (Inst.-Code) not- wendig. Wenden Sie sich an die SMA-Hotline, um Ihr individuelles SMA grid gu- ard Passwort zu erhalten. Installationsanleitung...

  • Seite 104: Länderspezifische Parametereinstellungen

    Welche Einstellungen der Sunny Mini Central werkseitig erhalten hat, erkennen Sie an den Angaben auf dem Typenschild (siehe Abschnitt „Typenschild” (Seite 14)). Sunny Mini Central SMC 7000HV Die unten aufgelisteten Parameter stellen lediglich die länderspezifischen Einstellungen dar und werden nur im Installateur Modus angezeigt. Alle anderen Parameter sind län- derunabhängig und können aus der Tabelle in Kapitel 13.3.2 entnommen werden.

  • Seite 105: Nicht Veränderbare Parameter

    13.3.4 Nicht veränderbare Parameter Grau hinterlegte Parameter werden nur im Installateur-Modus angezeigt. Die folgenden Parameter werden in der Parameterliste angezeigt, können aber nicht geändert wer- den: Name Einheit Werkseinstellung Fac-Pderating Fac-Tavg Hardware-BFS Plimit 7000 SMA-SN Software-BFR Software-SRR Uac-Tavg Installationsanleitung SMC7000HV-11:SD0207 Seite 105...

  • Seite 106: Erklärungen Und Zertifikate

    Halbleiter-Stromrichter: DIN EN 60146-1-1: 1994-03 Die oben aufgeführten Geräte werden daher mit einem CE-Zeichen ausgestattet. Hinweis: Diese Konformitätserklärung verliert ihre Gültigkeit, wenn das Produkt ohne ausdrückliche Zustimmung von SMA · umgebaut, ergänzt oder in sonstiger Weise verändert wird, · und/oderBauteile, die nicht zum SMA Zubehör gehören, in das Produkt eingebaut werden, ·...

  • Seite 107: Sma Grid Guard Bescheinigung

    Technologie AG Technische Daten 13.4.2 SMA grid guard Bescheinigung Der Sunny Mini Central ist mit der selbsttätigen Schaltstelle „SMA grid guard 2“ ausge- stattet und es gilt für dieses Gerät die Unbedenklichkeitsbescheinigung der Berufsgenos- senschaft für „SMA grid guard“. Installationsanleitung...
  • Seite 108 Technische Daten Technologie AG Seite 108 SMC7000HV-11:SD0207 Installationsanleitung...

  • Seite 109: Glossar

    Fällt nun die Versorgung des Netzabschnitts durch eine Netzabschaltung der vor- gelagerten Einspeiser (Mittelspannungstransformator) weg, ändert sich die Netzimpe- danz schlagartig. Um dieses zu erkennen und dann ein ungewolltes Inselnetz zu verhindern, misst SMA grid guard die Netzimpedanz, und trennt im Falle eines Impe- danzsprunges den Wechselrichter vom Netz. Installationsanleitung...

  • Seite 110: Sma Grid Guard

    Netz verhindert. Diese Funktion wird beim Sunny Boy / Sunny Mini Central durch „SMA grid guard“ übernommen. SMA Power Balancer Der SMA Power Balancer bezeichnet eine Verschaltung von drei Sunny Mini Centrals an einem 3-phasigen Niederspannungsnetz. Diese Verschaltung dient zur dreiphasigen Netzüberwachung sowie zur Schieflastvermeidung zwischen zwei Phasen des öffentli- chen Stromnetzes.
  • Seite 111 Technologie AG Glossar Solarzelle Elektronisches Bauteil, das bei Bestrahlung mit Sonnenlicht elektrische Energie liefert. Da die elektrische Spannung einer einzelnen Solarzelle sehr niedrig ist (ca. 0,5 V), wer- den mehrere Solarzellen zu Solarmodulen zusammengefasst. Das derzeit am häufigs- ten für Solarzellen eingesetzte Material ist Silizium, das wiederum verschiedenartig aufbereitet eingesetzt wird (monokristallin, polykristallin, amorph).
  • Seite 112 Glossar Technologie AG Seite 112 SMC7000HV-11:SD0207 Installationsanleitung...

  • Seite 113: Kontakt

    Technologie AG Kontakt 15 Kontakt Bei Fragen zum Sunny Mini Central oder technischen Problemen können Sie sich gern an unsere Hotline wenden. Bitte haben Sie folgende Daten zur Hand wenn Sie mit SMA Kontakt aufnehmen: • Wechselrichtertyp • Seriennummer des Sunny Mini Central •...

  • Seite 114: Haftungsausschluss

    Eine Unterlizenzierung der Software ist nicht zulässig. Haftungsbeschränkung: Die SMA Technologie AG lehnt jegliche Haftung für direkte oder indirekte Folgeschä- den, die sich aus der Verwendung der von SMA Technologie AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht-Leistung von Support-Tätigkeiten.
