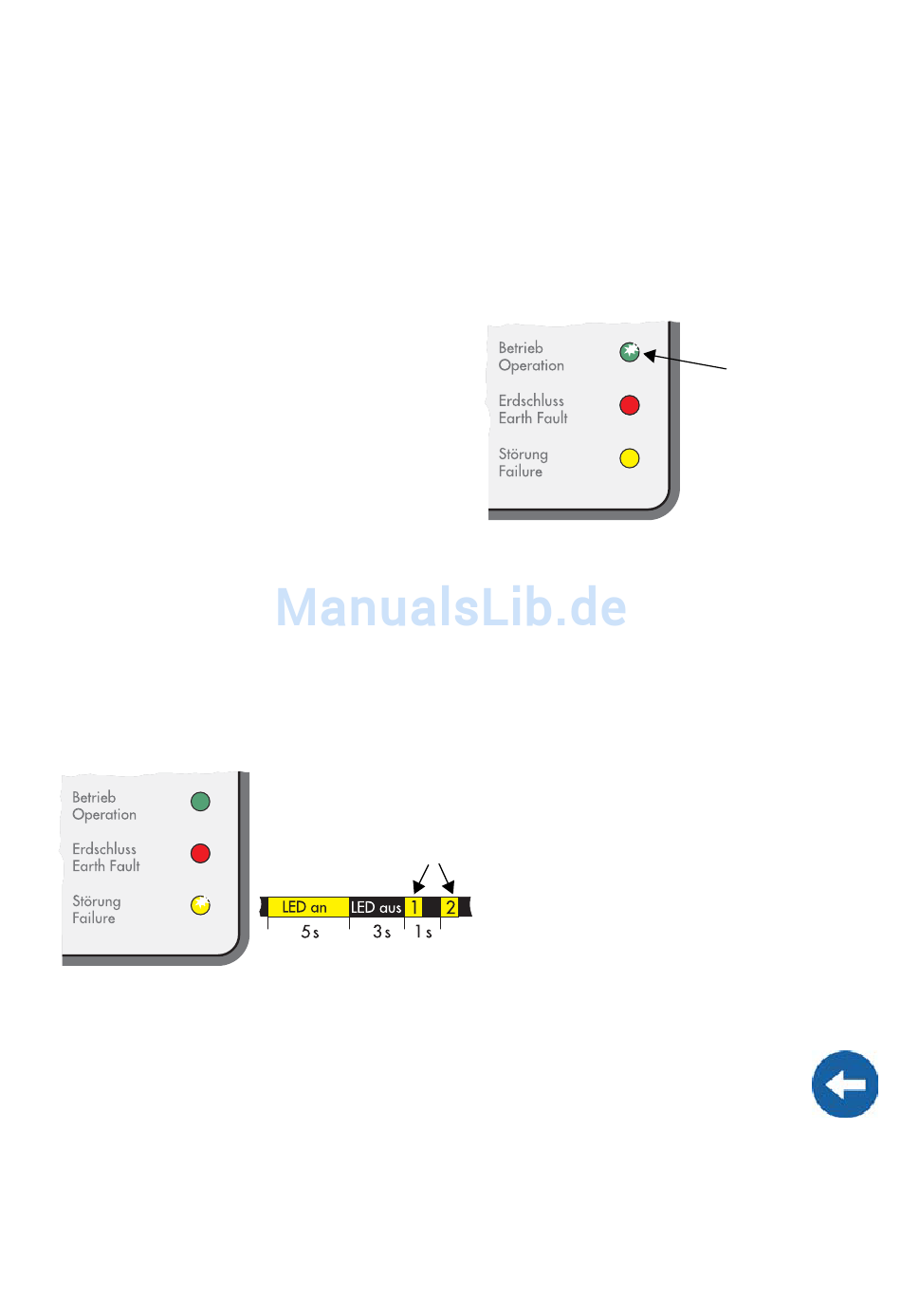

7.2 LEDs

Nach einem normalem Aufschalten des Sunny Mini Central, wird nach ca. einer Minute
der nachstehende Blinkcode ausgegeben. Voraussetzung dafür ist die korrekte Verka-
belung des DC- und AC-Eingangs und das Anschalten des Leitungsschutzschalters. Die
Blinkcodes, die davor angezeigt werden, signalisieren nur die Initialisierung des Sunny
Mini Central und die Überprüfung, ob die Einspeisebedingungen erfüllt sind.
Einspeisebetrieb
Der Sunny Mini Central befindet sich im nor-
malen Einspeisebetrieb.
Die grüne LED leuchtet dauerhaft.
Im Fehlerfall
Hat der Sunny Mini Central einen Fehler festgestellt, wird dieser durch einen Blinkcode
der gelben und ggf. roten LED dargestellt.
Leuchtet beispielsweise gleich zu Anfang, nach dem Anschluss, die gelbe LED für 5 Se-
kunden, bleibt dann 3 Sekunden dunkel und blinkt dann zwei Mal kurz, liegt eine Netz-
störung vor. Das kann in dem Fall daran liegen, dass die AC-Leitung noch nicht korrekt
verkabelt wurde, oder der Leitungsschutzschalter noch nicht angeschaltet ist.
Lesen Sie die genaue Bedeutung der Blinkcodes in der Betriebsanleitung des Sun-
ny Mini Central nach!
Installationsanleitung
Die gelbe LED leuchtet 2
Mal kurz hintereinander.
Die Meldung wird 3 Mal wiederholt
und beginnt dann von vorn.
Die Inbetriebnahme des Sunny Mini Central
SMC_TL-11:SD2206
Grüne LED
ist an.
