Elektrischer Anschluss

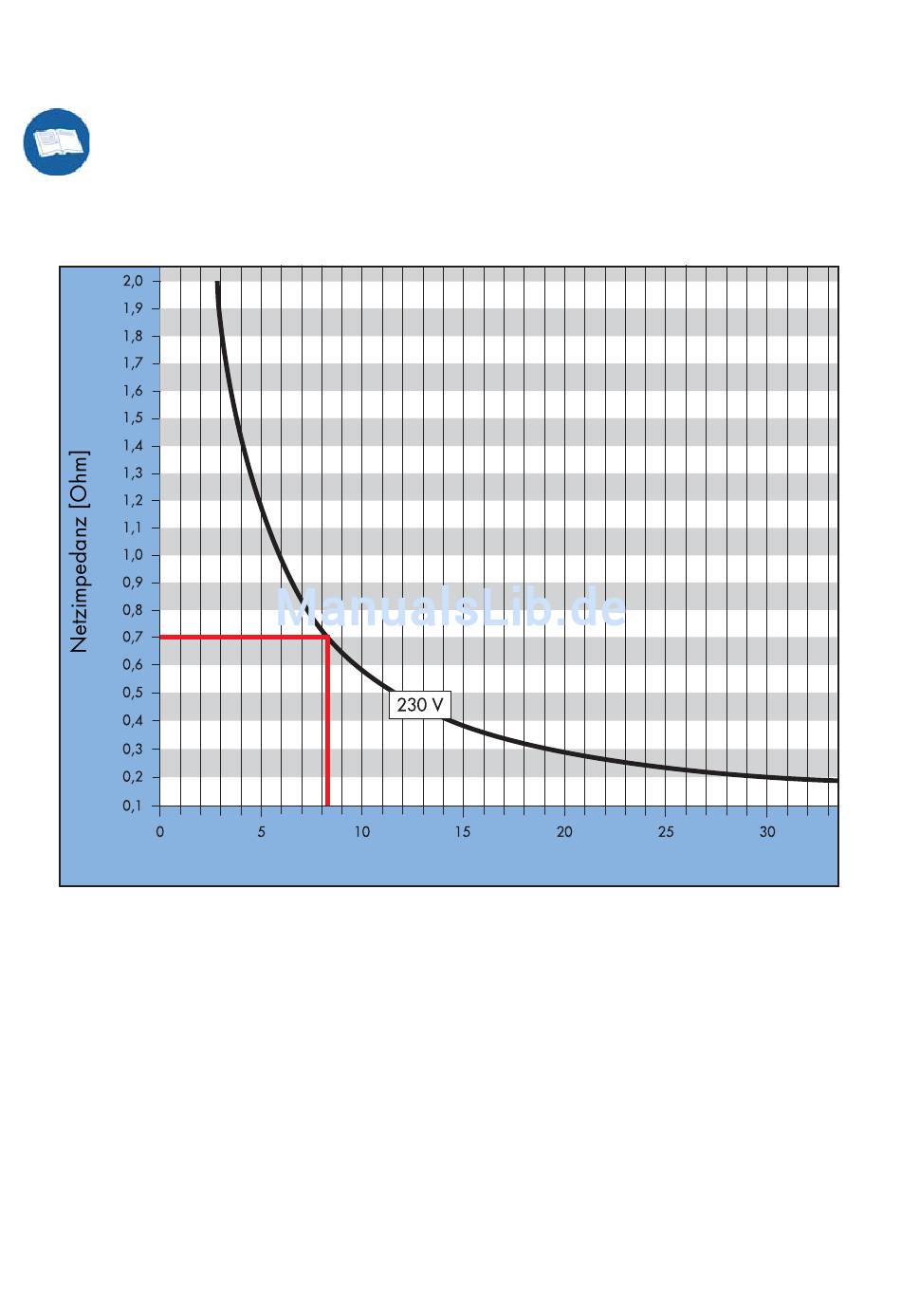

Beispiel:
•
Die Netzspannung ohne Einspeisung beträgt 230 V
•
Die Netzimpedanz am Anschlusspunkt beträgt 0,7 Ohm
Die abgelesene Leistung auf der X-Achse entspricht ca. 8,3 kW pro Phase.
Folglich darf bei diesem Beispiel maximal ein Sunny Mini Central pro Phase instal-
liert werden. Um eine höhere Leistung pro Phase installieren zu können, ohne dass
es zu Abschaltungen wegen AC-Überspannung kommt, müssen die Anschlussbe-
dingungen für den Sunny Mini Central verbessert werden (z. B. durch ein Kabel
mit größerem Querschnitt).
Seite 36
SMC_TL-11:SD2206
Leistung [kW] pro Phase
