Elektrischer Anschluss
3.

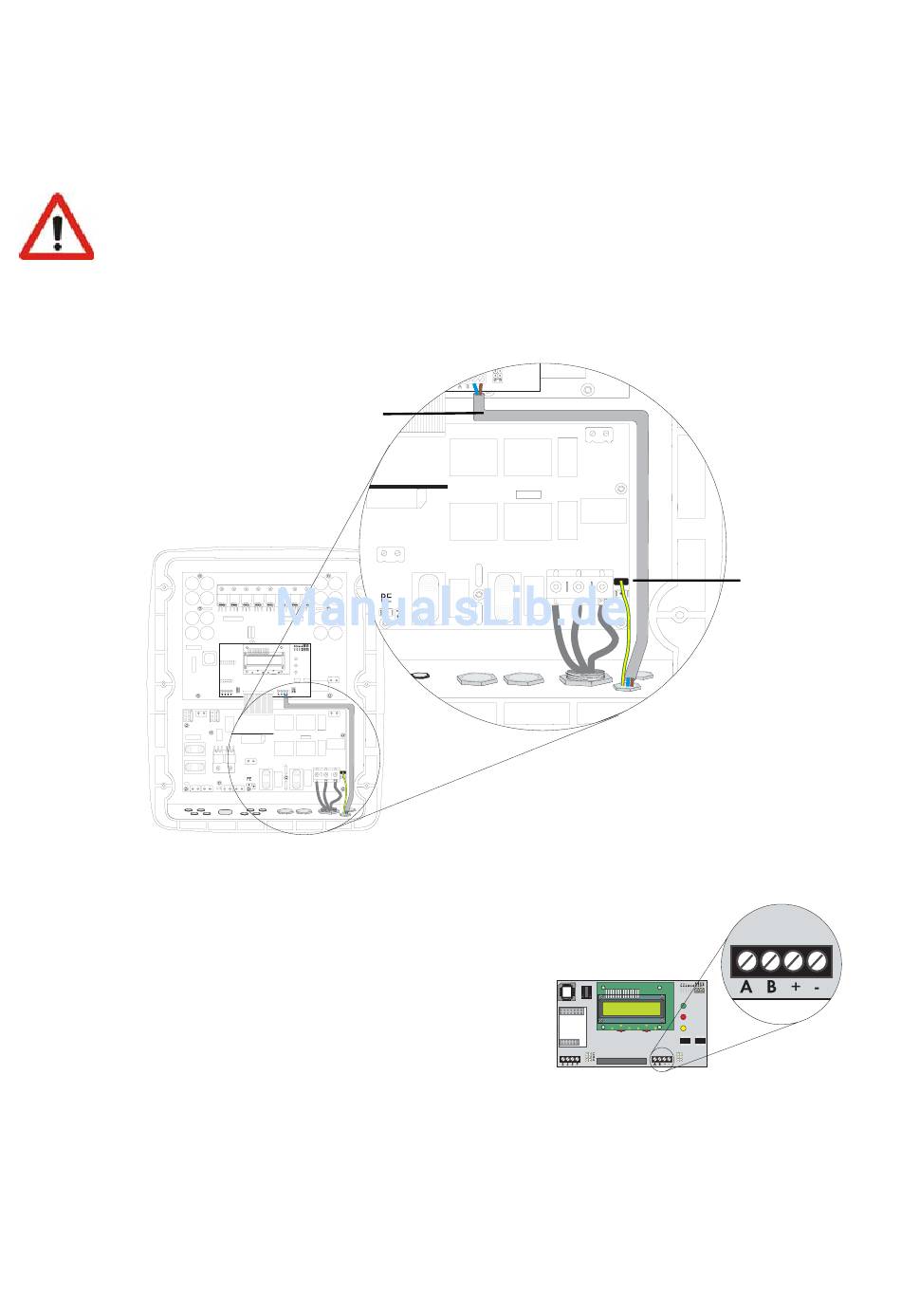

Führen Sie das Kabel bei jedem der drei Sunny Mini Central durch jeweils eine
der beiden rechten Gehäusedurchführungen (A) an der Unterseite der Sunny Mini
Central. Der Kabelweg (B) ist in der nebenstehenden Abbildung grau markiert.
Achtung: Um eine Personengefährdung bei fehlerhafter Installation zu
vermeiden, verwenden Sie zur zusätzlichen Isolierung des Kabels im In-
neren des Sunny Mini Central den mitgelieferten Silikonschlauch.
4.
Kürzen Sie den beiliegenden Silikonschlauch auf die benötigte Länge und führen
Sie die Plus- und Minusleitung vollständig durch den Silikonschlauch.
5.
Erden Sie den Schirm (C).
6.
Versehen Sie die Leiter mit Aderendhülsen und
schließen Sie die Plus- und Minusleitung entspre-
chend am Plus- bzw. Minuspol (D) der rechts
abgebildeten Klemmleiste in allen Sunny Mini
Centrals an.
Seite 54
SMC_TL-11:SD2206
Silikonschlauch
SMA
Technologie AG
