SMA
Technologie AG
Der Sunny Mini Central

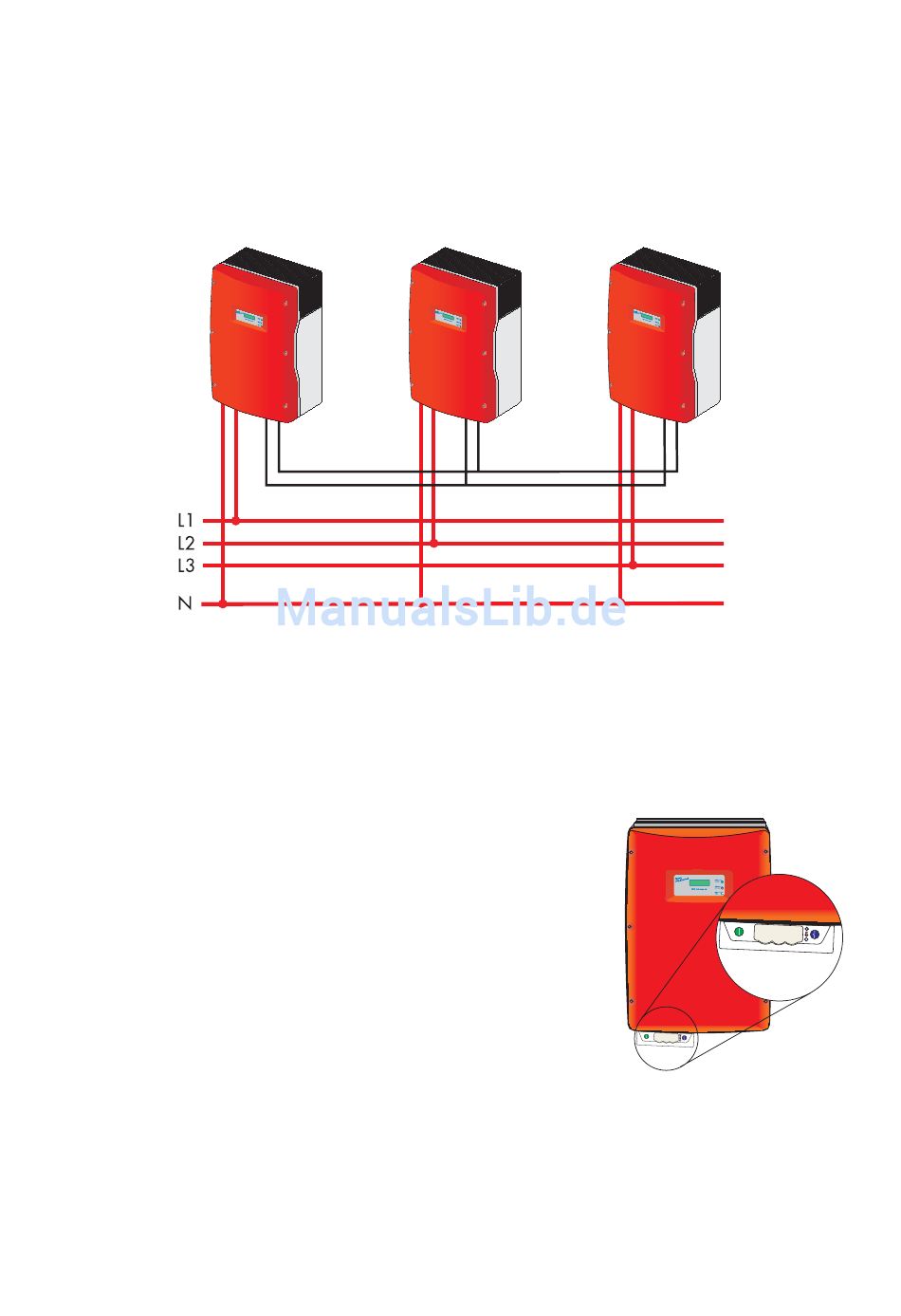

2.6.2 SMA Power Balancer
Der Sunny Mini Central ist serienmäßig mit dem SMA Power Balancer ausgestattet. Die-
ser bezeichnet eine Verschaltung von drei Sunny Mini Centrals an einem dreiphasigen
Niederspannungsnetz. Diese Verschaltung dient zur Schieflastvermeidung zwischen
zwei Phasen des öffentlichen Stromnetzes.
Bei Aktivierung dieser Schaltung können Sie festlegen, ob im Fehlerfall eines Wechsel-
richters die anderen beiden ihre Leistung auf 5 kW begrenzen sollen um eine Schieflast
zu vermeiden. Die Verkabelung und Konfiguation der Wechselrichter ist in Kapitel 5.5
„Anschluss SMA Power Balancer" (Seite 52) beschrieben.
2.6.3 Electronic Solar Switch (ESS)
Der Sunny Mini Central kann mit dem integrierten elektroni-
schen DC-Lasttrennschalter „ESS" ausgestattet sein, der
konform zu der ab Juni 2006 geltenden Errichtungsnorm für
Photovoltaikanlagen (VDE 0100-712) ist. Für einen freien
Zugriff auf die DC-Eingangsstecker zum Trennen des PV-Ge-
nerators vom Wechselrichter muss nur eine Griffleiste an
der Unterseite des Wechselrichters abgezogen werden,
wodurch sofort der Stromfluss DC-seitig unterbrochen wird.
Gleichzeitig wird eine elektronische Schaltung im Inneren
des Gerätes aktiviert, die den beim Trennen vom PV-Gene-
rator üblicherweise entstehenden Lichtbogen zuverlässig
verhindert. Für eine vollständige Trennung des PV-Generators müssen jedoch anschlie-
ßend noch die DC-Eingangsstecker abgezogen werden, vorher ist der Wechselrichter
nicht spannungsfrei! Der ESS führt im geschlossenen Zustand nicht zu Leistungsverlus-
ten. Weitere Informationen über den ESS erhalten Sie in der mitgelieferten Betriebsan-
leitung des ESS, sofern der Sunny Mini Central damit ausgestattet ist. Der ESS ist nur
ab Werk erhältlich und ein nachträglicher Einbau ist nicht möglich.
Installationsanleitung
SMC_TL-11:SD2206
Seite 17
