Elektrischer Anschluss
Auslegung der Leitungsschutzschalter
Beispiel für die thermische Auslegung eines Leitungsschutzschalters an einer pho-
tovoltaischen Eigenerzeugungsanlage im Netzparallelbetrieb.

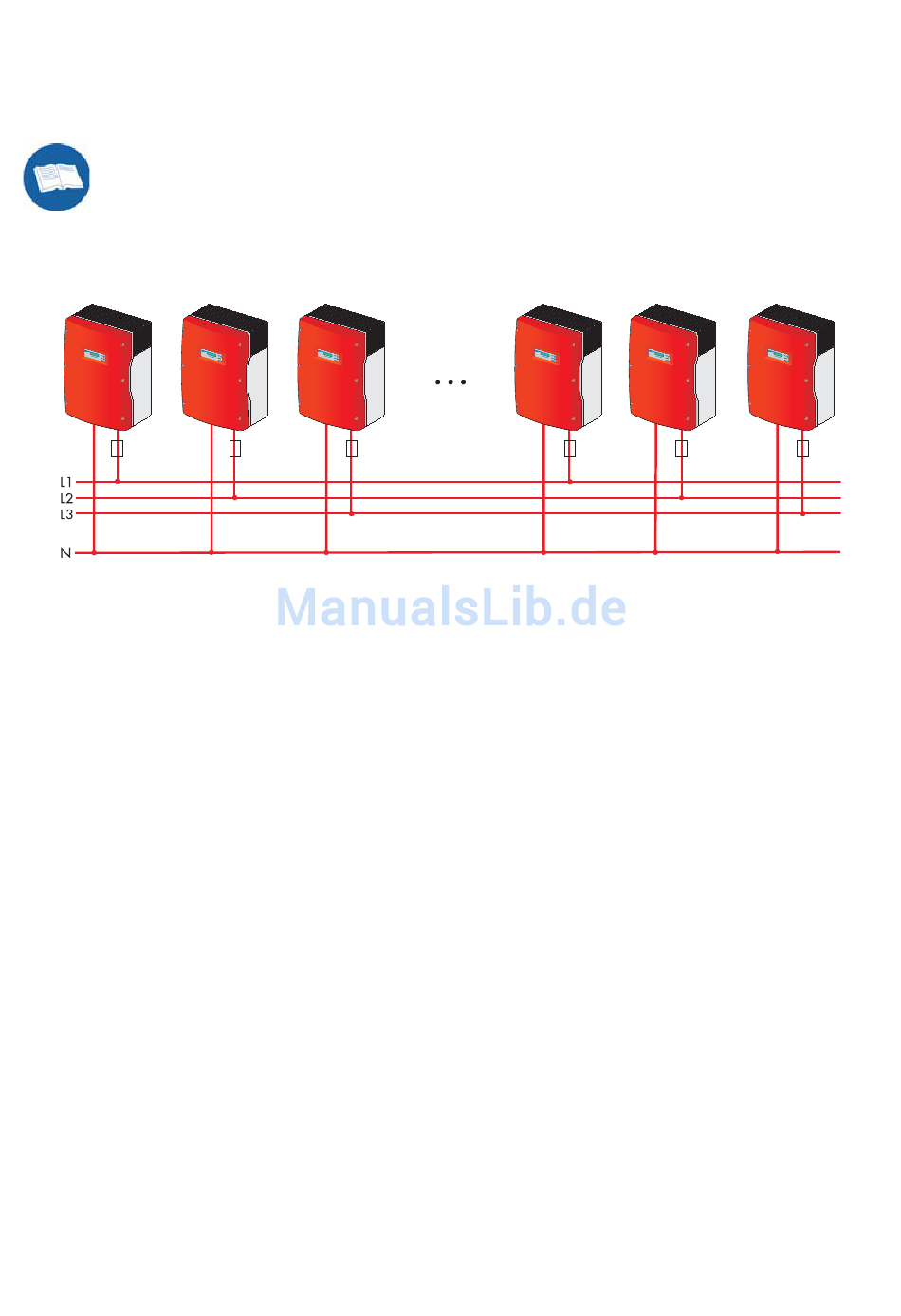

Angenommen wird eine PV-Anlage mit 9 Wechselrichtern Sunny Mini Central und drei
Wechselrichtern pro Phase.
Benötigte technische Angaben des Sunny Mini Central SMC 6000TL / SMC 7000TL /
SMC 8000TL:
•
maximaler Ausgangsstrom = 27 A / 31 A / 35 A
•
maximal zulässige Absicherung des Sunny Mini Central = 50 A
Die Auswahl der Leitung sowie deren Verlegeart und Umgebungstemperaturen und
weitere Randbedingungen begrenzen die maximale Absicherung der Leitung.
•
Für unser Beispiel wird angenommen, dass die gewählte Leitung (10 mm²) bei der
beispielhaften Verlegung noch einen Nennstrom von 36,4 A tragen kann.
Auswahl der Leitungsschutzschalter:
•
Der maximal mögliche Nennstrom der verwendeten Leitung sowie die maximal
mögliche Absicherung des Sunny Mini Central begrenzt den maximal möglichen
Nennstrom der Leitungsschutzschalter.
•
In unserem Beispiel sind 35 A möglich (SMC 8000TL)
•
Prüfen Sie die Leitungsschutzschalter zusätzlich auf ihre thermische Verwendbar-
keit!
Seite 44
SMC_TL-11:SD2206
SMA
Technologie AG
Installationsanleitung
