Elektrischer Anschluss
5.4.2 Anschluss der PV-Strings
Gehen Sie beim Anschluss der PV-Strings wie folgt vor:
1.
Überprüfen Sie die Anschlussleitungen
der Solarmodule auf richtige Polarität
und Einhaltung der maximalen Ein-
gangsspannung des Sunny Mini Central
(siehe Kapitel 5.4.1 „Voraussetzungen"
(Seite 47)).
Vorsicht! Hier können lebensgefährliche Spannungen anliegen! Ach-
ten Sie darauf, dass Sie nur Messgeräte mit einem DC-Eingangsspan-
nungsbereich bis mindestens 700 V einsetzen!
2.

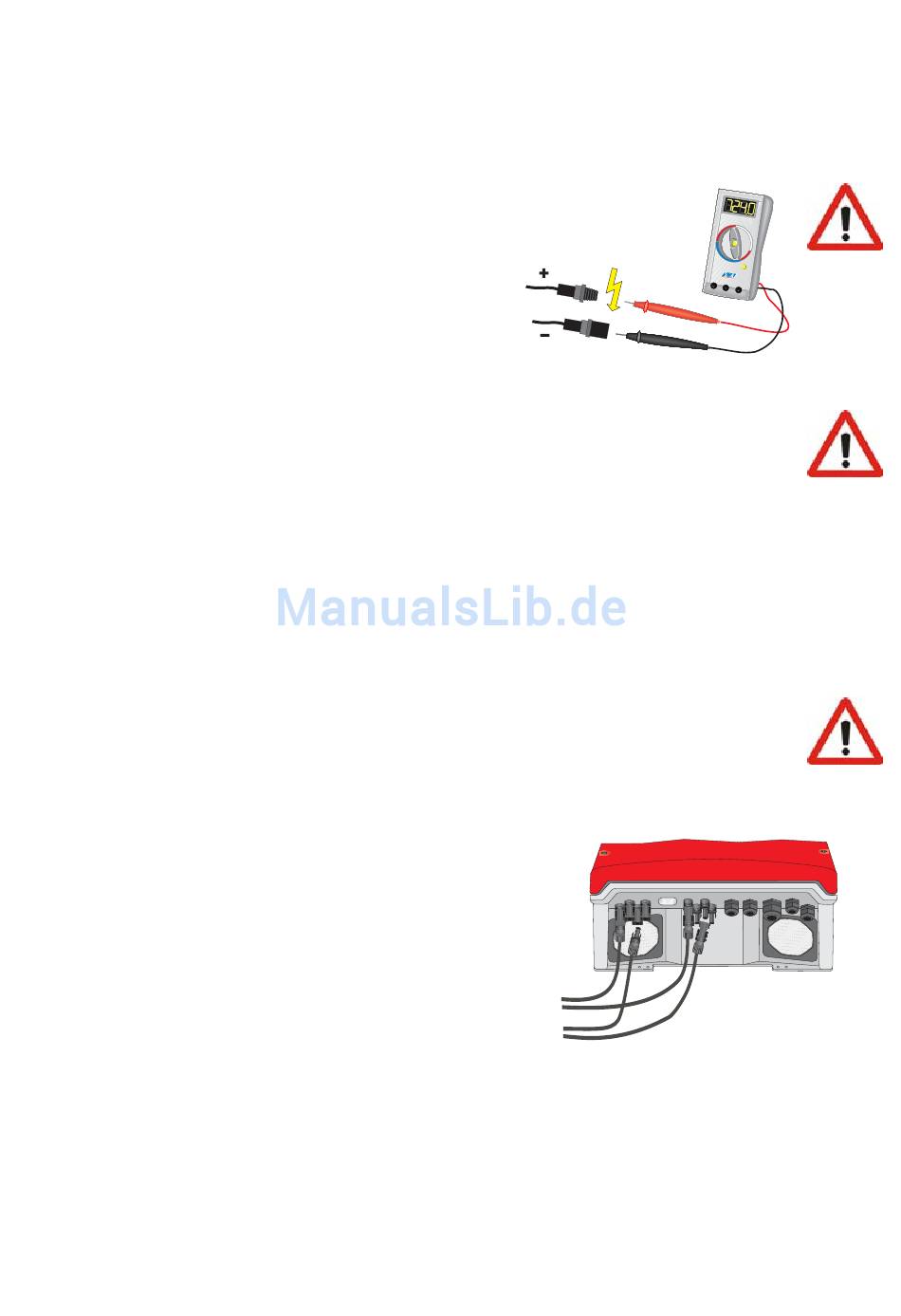

Messen Sie die Gleichspannungen zwischen je einem DC-Steckverbinder eines
Strings und Erdpotenzial.
Sind die gemessenen Spannungen konstant und entspricht ihre Summe in etwa der
Leerlaufspannung des Strings, so liegt ein Erdschluss in diesem String vor, auf des-
sen ungefähre Lage durch die Verhältnisse der Spannungen zueinander geschlos-
sen werden kann.
3.
Schließen Sie Strings, in denen Sie einen Erdschluss festgestellt ha-
ben, erst dann an den Sunny Mini Central an, wenn Sie den Erd-
schluss in diesen Strings beseitigt haben!
4.
Wiederholen Sie Punkt 2 für jeden String.
5.
Schließen Sie die einwandfreien Strings des PV-
Generators wie rechts abgebildet an.
6.
Verschließen Sie die nicht benötigten DC-Ein-
gangsbuchsen mit den im Lieferumfang enthalte-
nen Verschlusskappen.
Seite 48
SMC_TL-11:SD2206
SMA
Technologie AG
Installationsanleitung
