5.5.1 Verkabelung

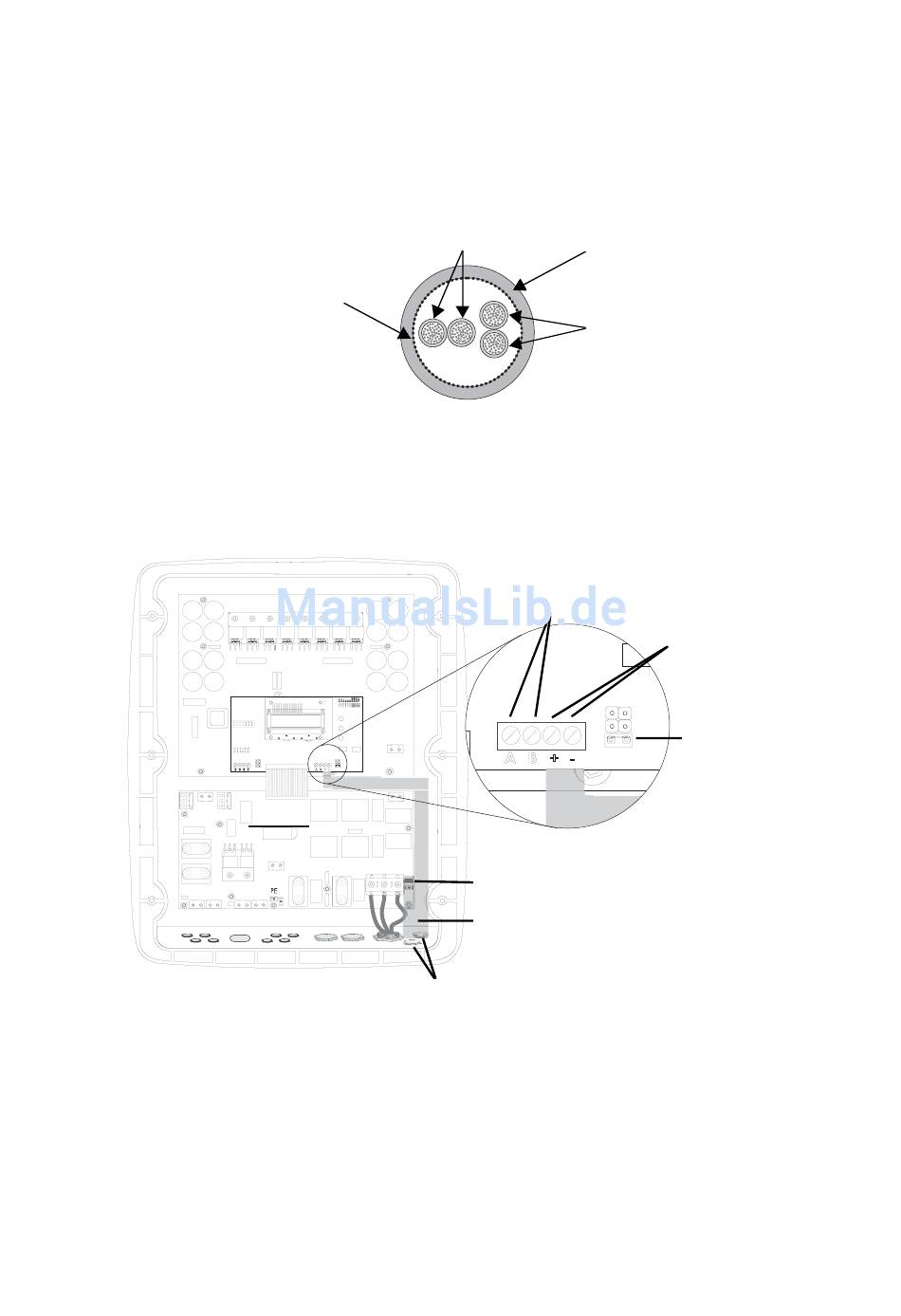

1. Verwenden Sie für die Verkabelung des SMA Power Balancers ein sogenanntes
„LiYCY"-Kabel mit dargestelltem Aufbau:
Abschirmung
- Indoor: LiYCY 2x2x0,25
- Outdoor: Li-2YCYv 2x2x0,25
2. Öffnen Sie die Sunny Mini Central wie in Kapitel 9.2 „Öffnen des Sunny Mini Cen-
tral" (Seite 72) beschrieben.
A
Gehäusedurchführungen im Boden des Sunny Mini Central
B Kabelweg (graue Fläche)
C
PE-Anschluss
D Schraubklemmen zum Anschluss der Verkabelung
E
Jumper-Steckplatz
F Schraubklemmen für die Drahtbrücke
Installationsanleitung
Twisted pair 1
(2 x 0,25 mm²)
F
C
B
A
Elektrischer Anschluss
Flexible Isolierung
Twisted pair 2
(2 x 0,25 mm²)
D
E
