10 Auslegung eines Leitungsschutzschalters

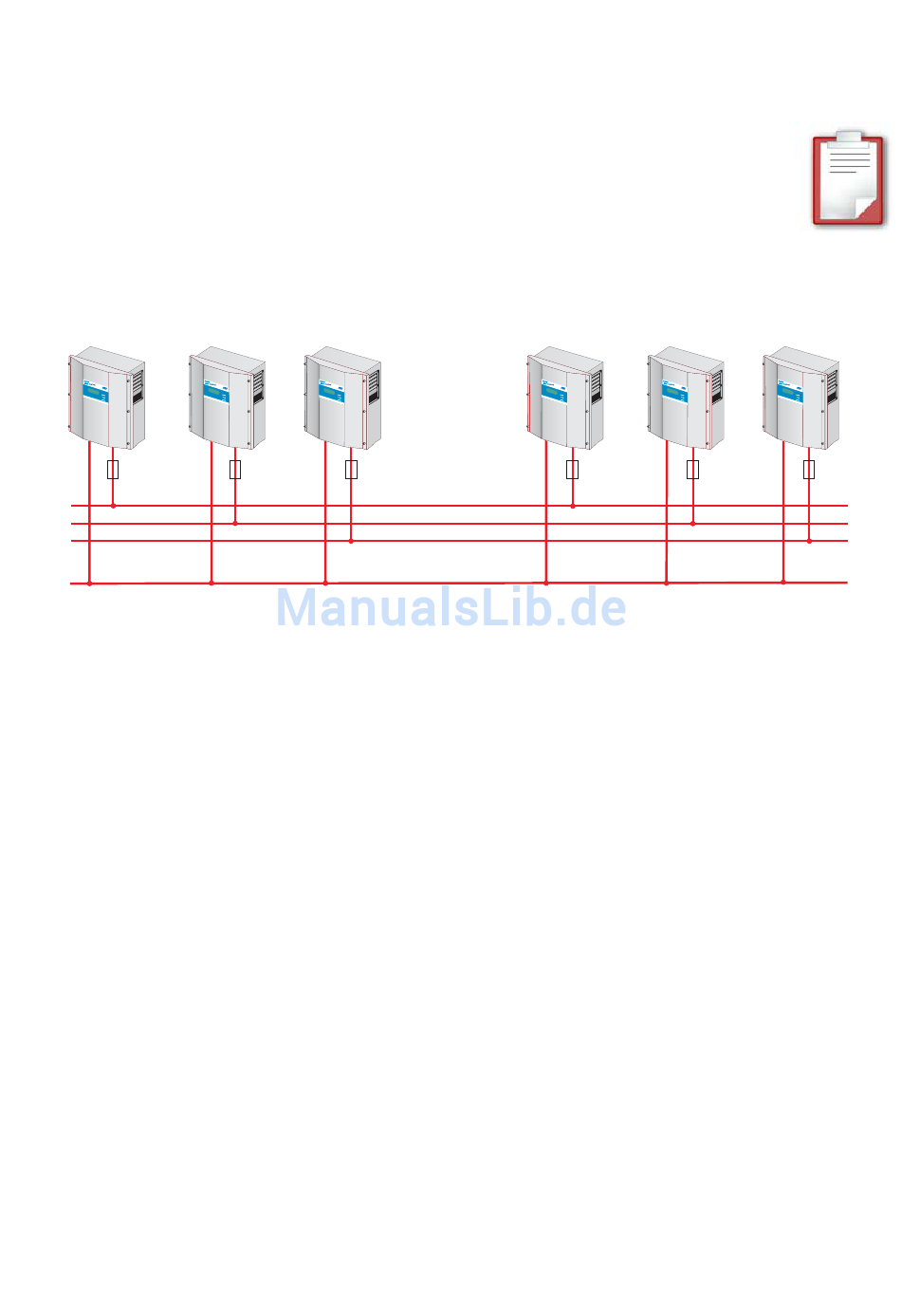

Beispiel für die thermische Auslegung eines Leitungsschutzschalters an einer
photovoltaischen Eigenerzeugungsanlage im Netzparallelbetrieb.
Angenommen wird eine PV-Anlage mit 9 Wechselrichtern Sunny Mini Central 6000
(Sunny Mini Central 5000), mit drei Wechselrichtern pro Phase.
Phot ovolt Betrieb Phot ovolt Betrieb
Phot ovolt aik-W Opera Phot ovolt aik-W Opera
aic inver echs elrich tion aic inver echs elrich tion
ter ter Earth Erdsch luss ter ter Erdsch Earth luss
Fault Fault
Störun Störun
Failure g Failure g
L1
L2
L3
N
Benötigte technische Angaben des Sunny Mini Central 6000 (Sunny Mini Central
5000):
• maximaler Ausgangsstrom = 26 A (24 A)
• maximal zulässige Absicherung des Sunny Mini Central 5000/6000 = 40 A
Die Auswahl der Leitung sowie deren Verlegeart und Umgebungstemperaturen und
weitere Randbedingungen begrenzen die maximale Absicherung der Leitung.
• Für unser Beispiel wird angenommen, dass die gewählte Leitung (6 mm²) bei der
beispielhaften Verlegung noch einen Nennstrom von 32,2 A tragen kann.

Auswahl der Leitungsschutzschalter:

• Der maximal mögliche Nennstrom der verwendeten Leitung sowie die maximal
mögliche Absicherung des Sunny Mini Central 6000 begrenzt den maximal mög-
lichen Nennstrom der Leitungsschutzschalter.
• In unserem Beispiel sind 32 A möglich.
Weiterhin sind aber noch die Leitungsschutzschalter auf ihre thermische Verwendbar-
keit zu prüfen.
