Der elektrische Anschluss sowie Abgleich- und Servicearbeiten dürfen nur von
einem zugelassenen Elektrofachmann durchgeführt werden! Der nachfolgende
Anschlussplan und die jeweils gültigen Sicherheitsbestimmungen sind zu beachten.
L1 N N U1
Netz
Filterpumpe
1/N/
230V/max. 1kW
230V/50Hz
Pool-Master-230 digital
Diese Steuerung ist für den Anschluss einer Filterpumpe mit Drehzahlregelung nicht geeignet. Für
derartige Pumpen führen wir andere Steuerungen im Lieferprogramm.
Potentialfreier Kontakt
(z.B. für Brenner-
steuerung)
Pool Master
H H
Heizung
potentialfrei
max. 4A
Der potentialfreie Relaiskontakt zwischen den beiden mit H bezeichneten Klemmen kann
mit einer Spannung von maximal 230V und einem Strom von maximal 4A belastet werden.
Für die Ansteuerung einer 400V Drehstrom-Heizung muss ein externes Schütz
angeschlossen werden, das die Heizung ansteuert.
Um die Heizung vor Überhitzung zu schützen, kann zwischen den Klemmen L1 und H an
Stelle einer Brücke auch ein Durchflusswächter oder ein Sicherheits-Temperaturbegrenzer
eingefügt werden.
Zwischen den beiden mit D bezeichneten Klemmen liegt im Steuergerät ein potentialfreier
Relaiskontakt. Dieser kann beispielsweise zur Ansteuerung der Dosiertechnik verwendet
werden (der Kontakt ist während des Filterbetriebes geschlossen).
Dieser Kontakt kann mit max.230V/max.4A belastet werden.
Bedienungsanleitung Filtersteuerung Pool-Master-230 digital

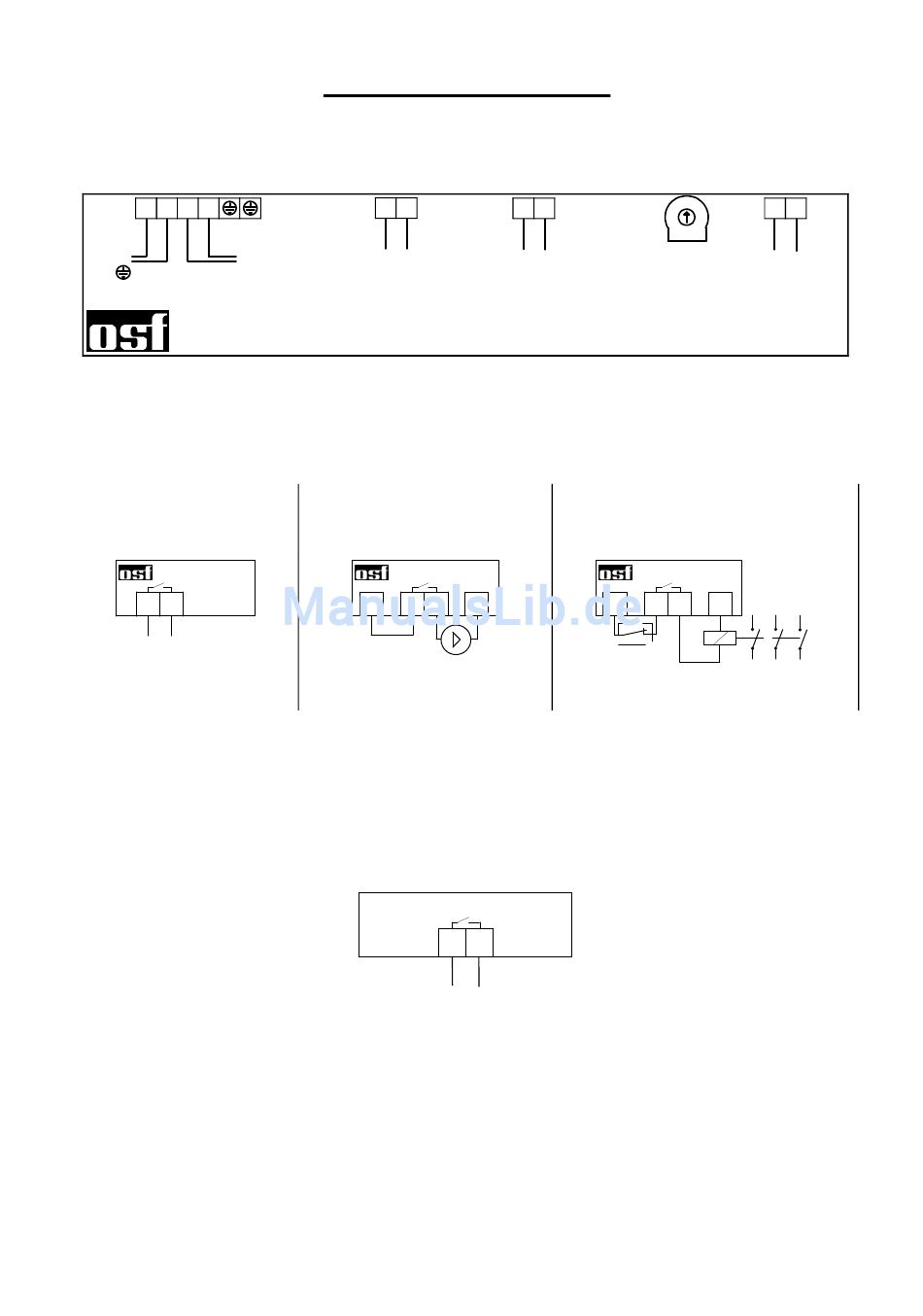

Elektrischer Anschluss:
D D
Dosiertechnik
potentialfrei
max.400W/230V
Anschluss der Heizung:
230V-Heizung
(z.B. Umwälzpumpe)
Pool Master
L1
H H
N
Heizung 230V
max. 400W
Pool Master 230 digital
D D
Dosiertechnik
(potentialfrei)
max. 230V / 400W
Seite: 2
H H
Heizung
Temperatur-
potentialfrei
abgleich
max.400W/230V
400V-Heizung (z.B. Elektroheizer)
Pool Master
L1
H H
Durchfluß-
wächter
oder STB
F F
Temperatur-
fühler
N
L1 L2 L3
Heizung
400V
