Pool Master 230 digital

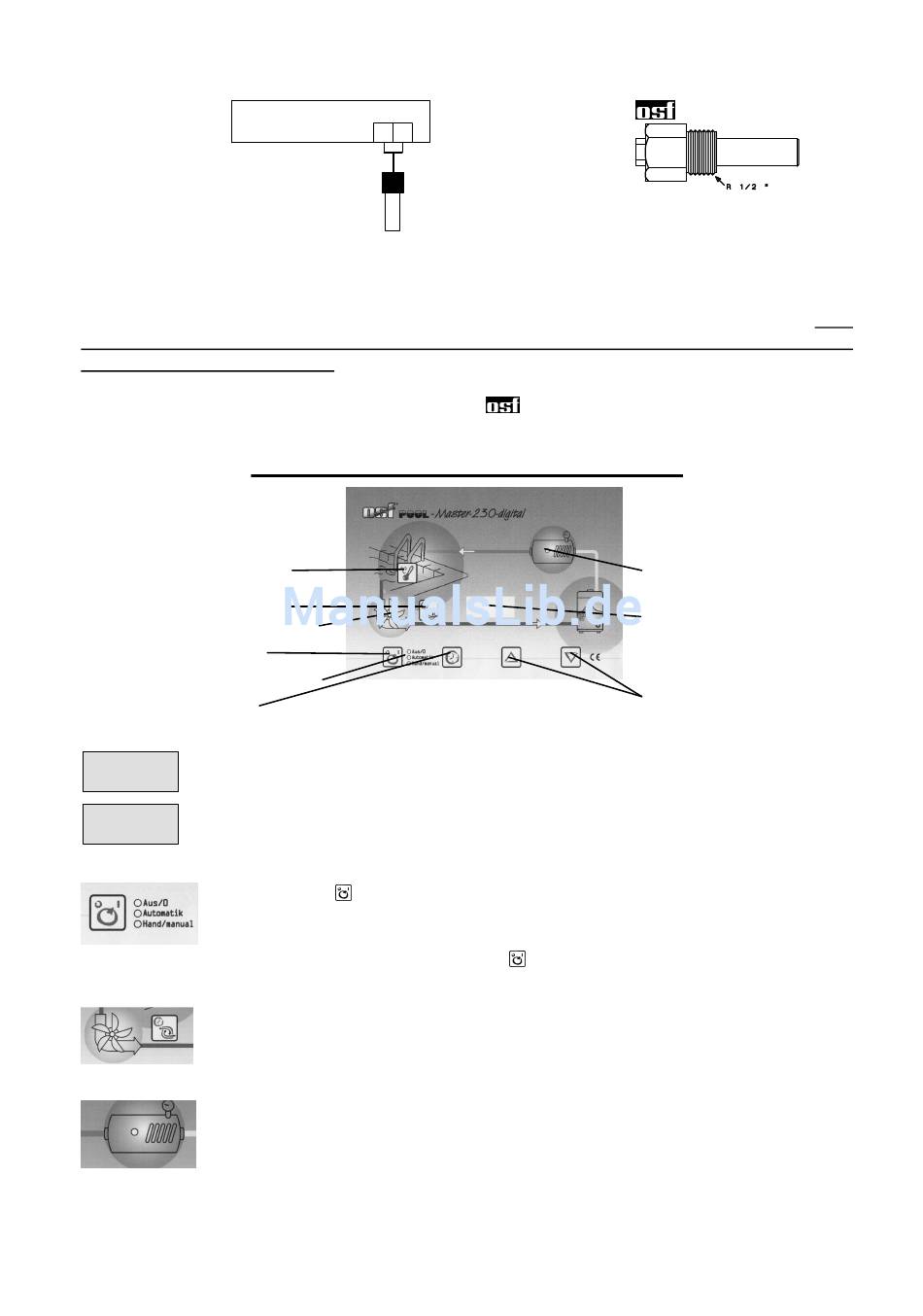

An die beiden mit F bezeichneten Klemmen wird der Schwimmbad-Temperaturfühler
angeschlossen. Die Polarität des Fühlers ist beliebig. Der Temperaturfühler wird
serienmäßig mit einer Leitungslänge von 1,5m geliefert. Diese kann bei Bedarf mit
zweiadriger Leitung (Querschnitt min. 0,5mm²) bis zu maximal 20m verlängert werden. Eine
Verlegung der Fühlerleitung in der Nähe von Netzleitungen ist zu vermeiden, um mögliche
Störeinflüsse auszuschließen.
Da eine exakte Temperaturregelung nur bei gutem Wärmeübergang zwischen Temperatur-
fühler und Schwimmbadwasser erfolgt, ist eine
in das Rohrleitungssystem einzubauen.
Bedienelemente auf der Frontplatte:
Temperatur einstellen
Schaltzeiten einstellen
Kontrolleuchte Filterpumpe
Betriebsart wählen
Kontrolleuchten Betriebsart
Uhrzeit einstellen
LCD-Anzeige
Normale Betriebsanzeige mit aktueller Wassertemperatur und Uhrzeit.
14:46
23,4
° C
Die Temperaturregelung ist außer Betrieb, weil der Temperaturfühler nicht
Fühler
defekt!
angeschlossen oder defekt ist.
Betriebsart wählen
Mit der Taste
und Automatikbetrieb gewählt werden. Achtung! Die Steuerung wird damit
nicht spannungsfrei geschaltet! Die gewählte Betriebsart wird durch
Kontroll-Leuchten neben der Taste
Kontroll-Leuchte Pumpe
Diese Kontroll-Leuchte zeigt den Betrieb der Filterpumpe an
Kontroll-Leuchte Heizung
Diese Kontroll-Leuchte zeigt den Betrieb der Heizung an.
Bedienungsanleitung Filtersteuerung Pool-Master-230 digital
Temperaturfühler:
F F
Temperaturfühler
Schwimmbad
kann die Steuerung ausgeschaltet bzw. zwischen Hand-
Seite: 3
-Tauchhülse
-Tauchhülse R ½" (Art.Nr.3200200003)
Kontrolleuchte Heizung
LCD-Anzeige
Verstelltasten
angezeigt.
