Das Steuergerät ist seiner Schutzart entsprechend vor Feuchtigkeit geschützt anzubringen. Die Umge-
bungstemperatur darf zwischen 0° C und + 40° C liegen und sollte möglichst konstant sein. Die rel. Feuchte
am Einbauort darf 95% nicht überschreiten, es darf keine Kondensation auftreten. Direkte Wärme- oder
Sonneneinstrahlung auf das Gerät sind zu vermeiden.
Die Stromversorgung des Gerätes muss über einen allpoligen Hauptschalter mit einer Kontaktöffnungsweite
von mindestens 3mm und einen Fehlerstrom-Schutzschalter mit I
Frequenzumformern und Pumpen mit Drehzahlregelung sind die dafür vorgeschriebenen Fehlerstrom-
Schutzschalter zu verwenden und die entsprechenden Vorschriften zu beachten. Vor Öffnen des
Gehäuses ist das Gerät unbedingt spannungsfrei zu schalten. Der elektrische Anschluss sowie
Abgleich- und Servicearbeiten dürfen nur von einem zugelassenen Elektrofachmann durchgeführt
werden! Die beiliegenden Anschlusspläne und die jeweils gültigen Sicherheitsbestimmungen sind
zu beachten.
Die Schaltausgänge der PC-45 exclusiv sind nicht für die Spannungsversorgung von Frequenzumformern
vorgesehen. Bitte beachten Sie die entsprechenden Anschlusspläne in dieser Bedienungsanleitung.
Kleinspannungsleitungen dürfen nicht gemeinsam mit Drehstrom- oder Wechselstromleitungen in einem
Kabelkanal verlegt werden. Die Verlegung von Kleinspannungsleitungen in der Nähe von Drehstrom- oder
Wechselstromleitungen ist generell zu vermeiden.

Netzanschluss bei Verwendung einer 400V-Drehstrom-Pumpe

Bedienungsanleitung Filtersteuerung POOL-Control-45 exclusiv Seite 6 (44)

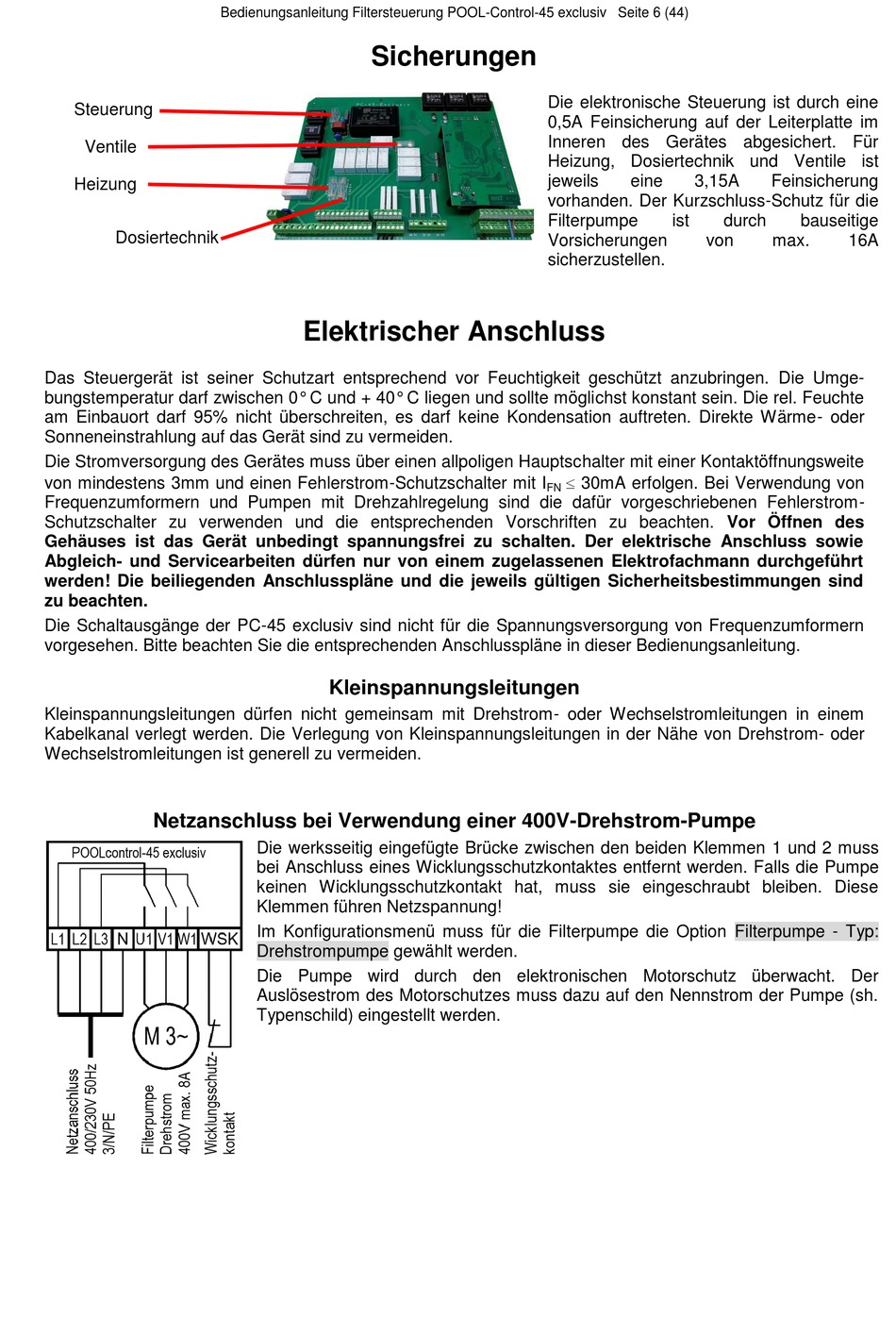

Sicherungen

Elektrischer Anschluss

Kleinspannungsleitungen

Die werksseitig eingefügte Brücke zwischen den beiden Klemmen 1 und 2 muss
bei Anschluss eines Wicklungsschutzkontaktes entfernt werden. Falls die Pumpe
keinen Wicklungsschutzkontakt hat, muss sie eingeschraubt bleiben. Diese
Klemmen führen Netzspannung!
Im Konfigurationsmenü muss für die Filterpumpe die Option Filterpumpe - Typ:
Drehstrompumpe gewählt werden.
Die Pumpe wird durch den elektronischen Motorschutz überwacht. Der
Auslösestrom des Motorschutzes muss dazu auf den Nennstrom der Pumpe (sh.
Typenschild) eingestellt werden.
Die elektronische Steuerung ist durch eine
0,5A Feinsicherung auf der Leiterplatte im
Inneren des Gerätes abgesichert. Für
Heizung, Dosiertechnik und Ventile ist
jeweils eine 3,15A
vorhanden. Der Kurzschluss-Schutz für die
Filterpumpe ist
Vorsicherungen von
sicherzustellen.
 30mA erfolgen. Bei Verwendung von
FN
Feinsicherung
durch bauseitige
max. 16A
