Außerbetriebnahme
Info
Die Zentraleinheit schaltet sich ggf. nach dem
gewählten Zeitraum (siehe Untermenü Ausschaltzeit)
automatisch aus.
1. Schalten Sie die Zentraleinheit aus, indem Sie die Taste Ein/
Aus (12) ca. 5 s drücken.
Sollte sich einmal die Gerätefirmware aufgehängt haben
und sich das Gerät deshalb nicht mehr ausschalten lassen,
stecken Sie bitte den Reset-Dongle (25) an die
Mikrofonbuchse (9). Das Gerät sollte sich daraufhin
automatisch abschalten.
2. Schalten Sie die Sender aus, indem Sie an dem
entsprechenden Sender den Taster Ein/Aus (6) drücken.
3. Entfernen Sie die Sensoren von den Sendern.
4. Entfernen Sie die Antennen von der Zentraleinheit und von
den Sendern.
5. Verstauen Sie das Gerät und Zubehör im Transportkoffer.
6. Lagern Sie das Gerät gemäß dem Kapitel Lagerung.
Korrelation
Sensoren für die Korrelation
Grundsätzlich gibt es zwei verschiedene Sensortypen:
• Körperschallaufnehmer
• Hydrofonaufnehmer
Die Körperschallaufnehmer wurden speziell für metallische
Leitungen entwickelt und können u. a. mittels eines Magneten
an zugänglichen Stellen (Schieber, Hydrant, Schächte) an
ferromagnetischen Rohrleitungen angebracht werden. Sie
nehmen den Schall ab, der über das Rohrmaterial übertragen
wird.
Hydrofonaufnehmer wurden speziell für nicht-metallische
Leitungen (Kunststoffe) entwickelt und müssen mithilfe
spezieller Adapter an Hydranten oder anderen zugänglichen
Anschlüssen direkt an die Wassersäule angeschlossen werden.
Sie nehmen den Schall ab, der sich über das Medium (Wasser)
ausbreitet.
Überprüfen Sie, um welches Material es sich bei der zu
messenden Rohrleitung handelt und wählen Sie den
entsprechend richtigen Sensortyp.
DE
Info
Das Gerät verfügt über die Möglichkeit, ein Geräusch
nicht nur über die Sender A/B/C zu korrelieren, sondern
eine Geräuschquelle auch über den Anschluss eines
entsprechenden Sensors direkt an der Zentraleinheit
aufzunehmen und für eine Messung zu verwenden.
Zum Anschluss eines Sensors an die Zentraleinheit
benutzen Sie den Sensoranschluss. Eine Auswahl an
erhältlichen Sendern finden Sie im Kapitel Optional
erhältliches Zubehör.

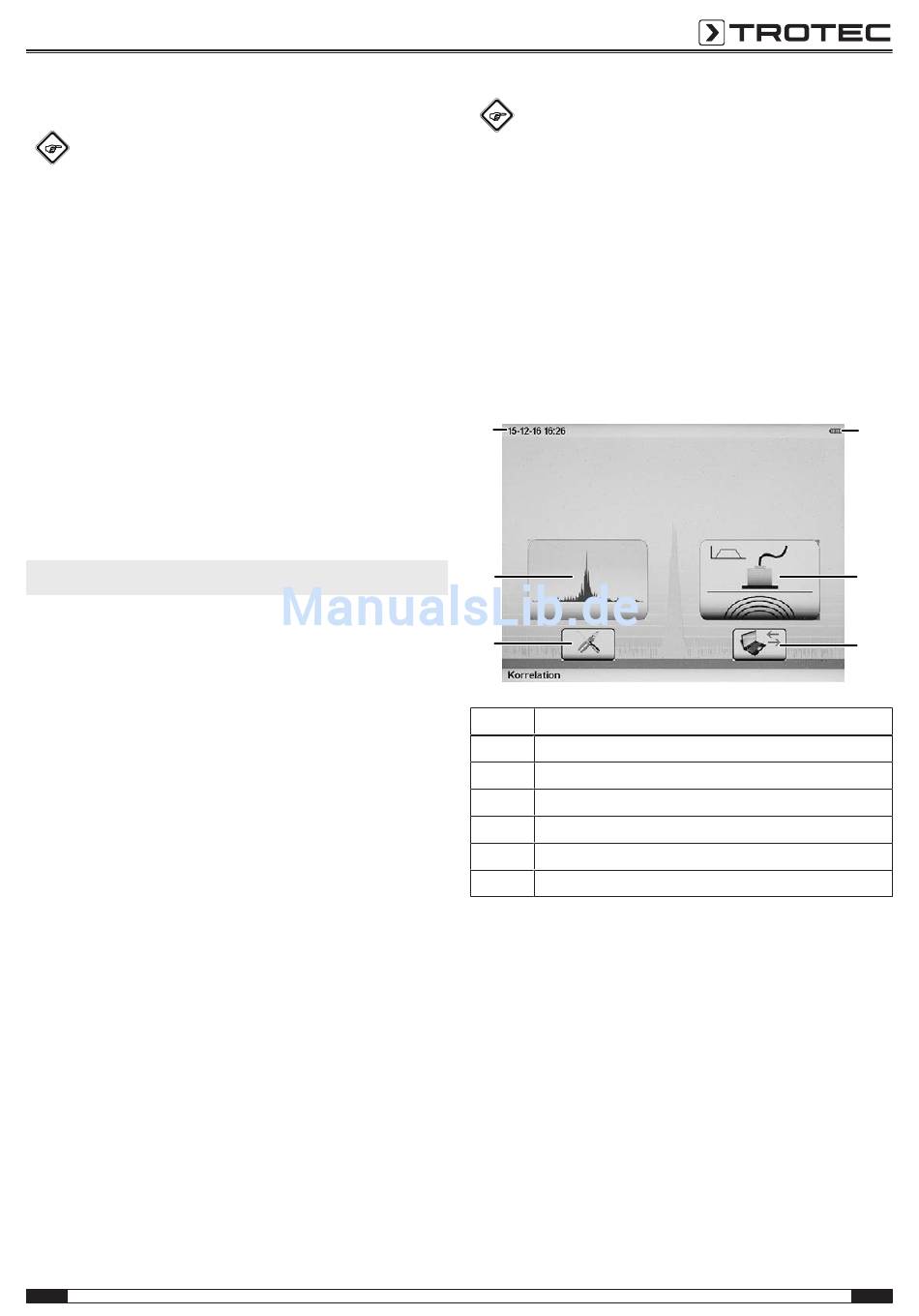

Korrelation über die Zentraleinheit durchführen
Das Menü für die Korrelation wird über den Startbildschirm und
die Schaltfläche >>Korrelation<< (44) aufgerufen.
45
44
43
Nr.
Bezeichnung
40
Batterieanzeige
41
akustische Leckageortung (Geofonmessung)
42
Datenaustausch mit einem PC
43
Einstellungen
44
Korrelationsmessung
45
Anzeige Datum und Uhrzeit
Mit dem Gerät können Sie eine Berechnung der genauen
Position einer Leckstelle durchführen (Korrelation). Gehen Sie
entsprechend der Inbetriebnahme für die Korrelation vor (siehe
Kapitel Bedienung) und beachten Sie die Hinweise zu
Sensortypen, Sendern und Signaleingängen.
Bedienungsanleitung – Korrelator LD20HC
40
41
42
18
