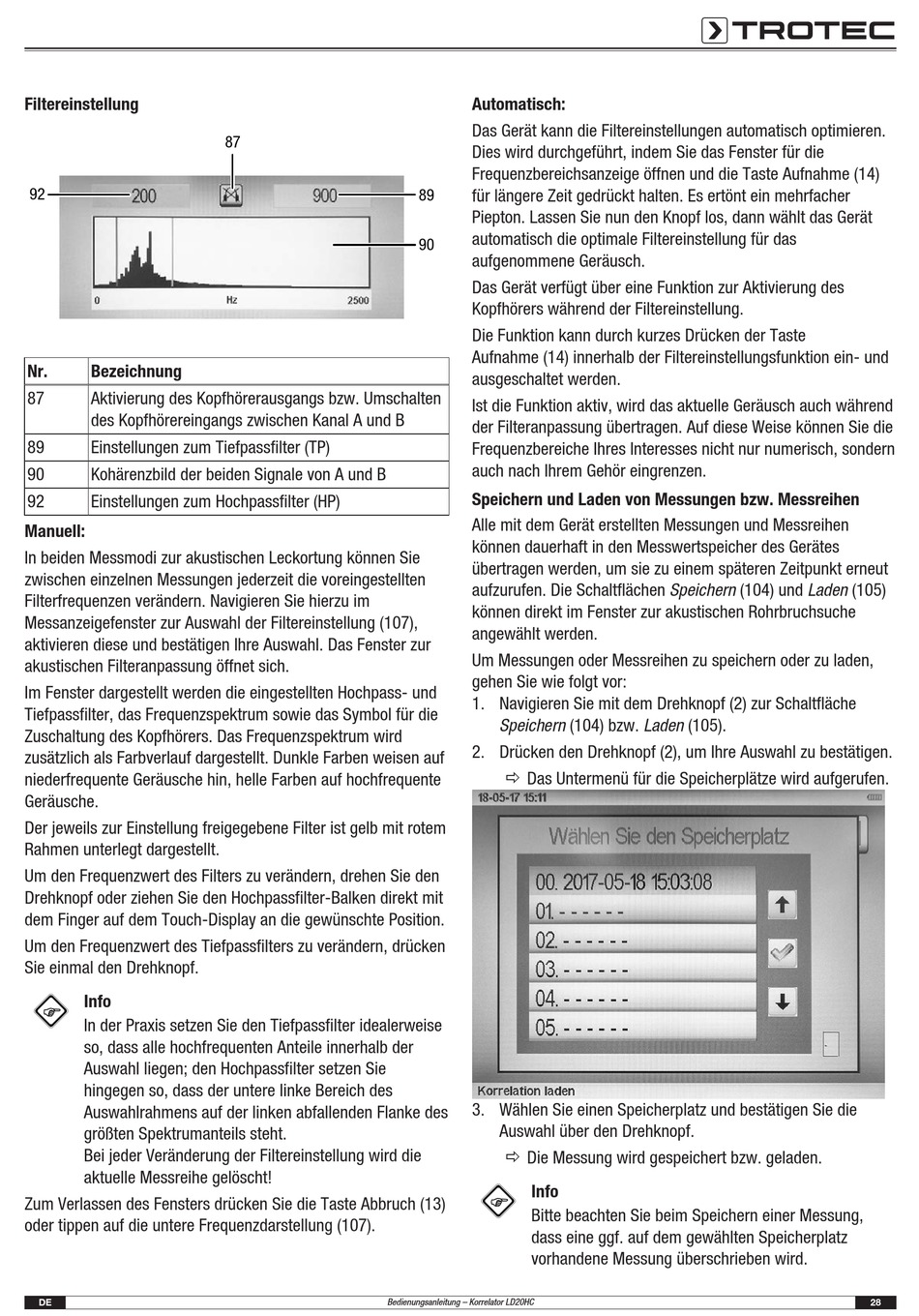

Filtereinstellung
92
Nr.
Bezeichnung
87
Aktivierung des Kopfhörerausgangs bzw. Umschalten
des Kopfhörereingangs zwischen Kanal A und B
89
Einstellungen zum Tiefpassfilter (TP)
90
Kohärenzbild der beiden Signale von A und B
92
Einstellungen zum Hochpassfilter (HP)
Manuell:
In beiden Messmodi zur akustischen Leckortung können Sie
zwischen einzelnen Messungen jederzeit die voreingestellten
Filterfrequenzen verändern. Navigieren Sie hierzu im
Messanzeigefenster zur Auswahl der Filtereinstellung (107),
aktivieren diese und bestätigen Ihre Auswahl. Das Fenster zur
akustischen Filteranpassung öffnet sich.
Im Fenster dargestellt werden die eingestellten Hochpass- und
Tiefpassfilter, das Frequenzspektrum sowie das Symbol für die
Zuschaltung des Kopfhörers. Das Frequenzspektrum wird
zusätzlich als Farbverlauf dargestellt. Dunkle Farben weisen auf
niederfrequente Geräusche hin, helle Farben auf hochfrequente
Geräusche.
Der jeweils zur Einstellung freigegebene Filter ist gelb mit rotem
Rahmen unterlegt dargestellt.
Um den Frequenzwert des Filters zu verändern, drehen Sie den
Drehknopf oder ziehen Sie den Hochpassfilter-Balken direkt mit
dem Finger auf dem Touch-Display an die gewünschte Position.
Um den Frequenzwert des Tiefpassfilters zu verändern, drücken
Sie einmal den Drehknopf.
Info
In der Praxis setzen Sie den Tiefpassfilter idealerweise
so, dass alle hochfrequenten Anteile innerhalb der
Auswahl liegen; den Hochpassfilter setzen Sie
hingegen so, dass der untere linke Bereich des
Auswahlrahmens auf der linken abfallenden Flanke des
größten Spektrumanteils steht.
Bei jeder Veränderung der Filtereinstellung wird die
aktuelle Messreihe gelöscht!
Zum Verlassen des Fensters drücken Sie die Taste Abbruch (13)
oder tippen auf die untere Frequenzdarstellung (107).
DE
87
Bedienungsanleitung – Korrelator LD20HC
Automatisch:
Das Gerät kann die Filtereinstellungen automatisch optimieren.
Dies wird durchgeführt, indem Sie das Fenster für die
Frequenzbereichsanzeige öffnen und die Taste Aufnahme (14)
89
für längere Zeit gedrückt halten. Es ertönt ein mehrfacher
Piepton. Lassen Sie nun den Knopf los, dann wählt das Gerät
automatisch die optimale Filtereinstellung für das
90
aufgenommene Geräusch.
Das Gerät verfügt über eine Funktion zur Aktivierung des
Kopfhörers während der Filtereinstellung.
Die Funktion kann durch kurzes Drücken der Taste
Aufnahme (14) innerhalb der Filtereinstellungsfunktion ein- und
ausgeschaltet werden.
Ist die Funktion aktiv, wird das aktuelle Geräusch auch während
der Filteranpassung übertragen. Auf diese Weise können Sie die
Frequenzbereiche Ihres Interesses nicht nur numerisch, sondern
auch nach Ihrem Gehör eingrenzen.
Speichern und Laden von Messungen bzw. Messreihen
Alle mit dem Gerät erstellten Messungen und Messreihen
können dauerhaft in den Messwertspeicher des Gerätes
übertragen werden, um sie zu einem späteren Zeitpunkt erneut
aufzurufen. Die Schaltflächen Speichern (104) und Laden (105)
können direkt im Fenster zur akustischen Rohrbruchsuche
angewählt werden.
Um Messungen oder Messreihen zu speichern oder zu laden,
gehen Sie wie folgt vor:
1. Navigieren Sie mit dem Drehknopf (2) zur Schaltfläche
Speichern (104) bzw. Laden (105).
2. Drücken den Drehknopf (2), um Ihre Auswahl zu bestätigen.
ð Das Untermenü für die Speicherplätze wird aufgerufen.
3. Wählen Sie einen Speicherplatz und bestätigen Sie die
Auswahl über den Drehknopf.
ð Die Messung wird gespeichert bzw. geladen.
Info
Bitte beachten Sie beim Speichern einer Messung,
dass eine ggf. auf dem gewählten Speicherplatz
vorhandene Messung überschrieben wird.
