Bedienung

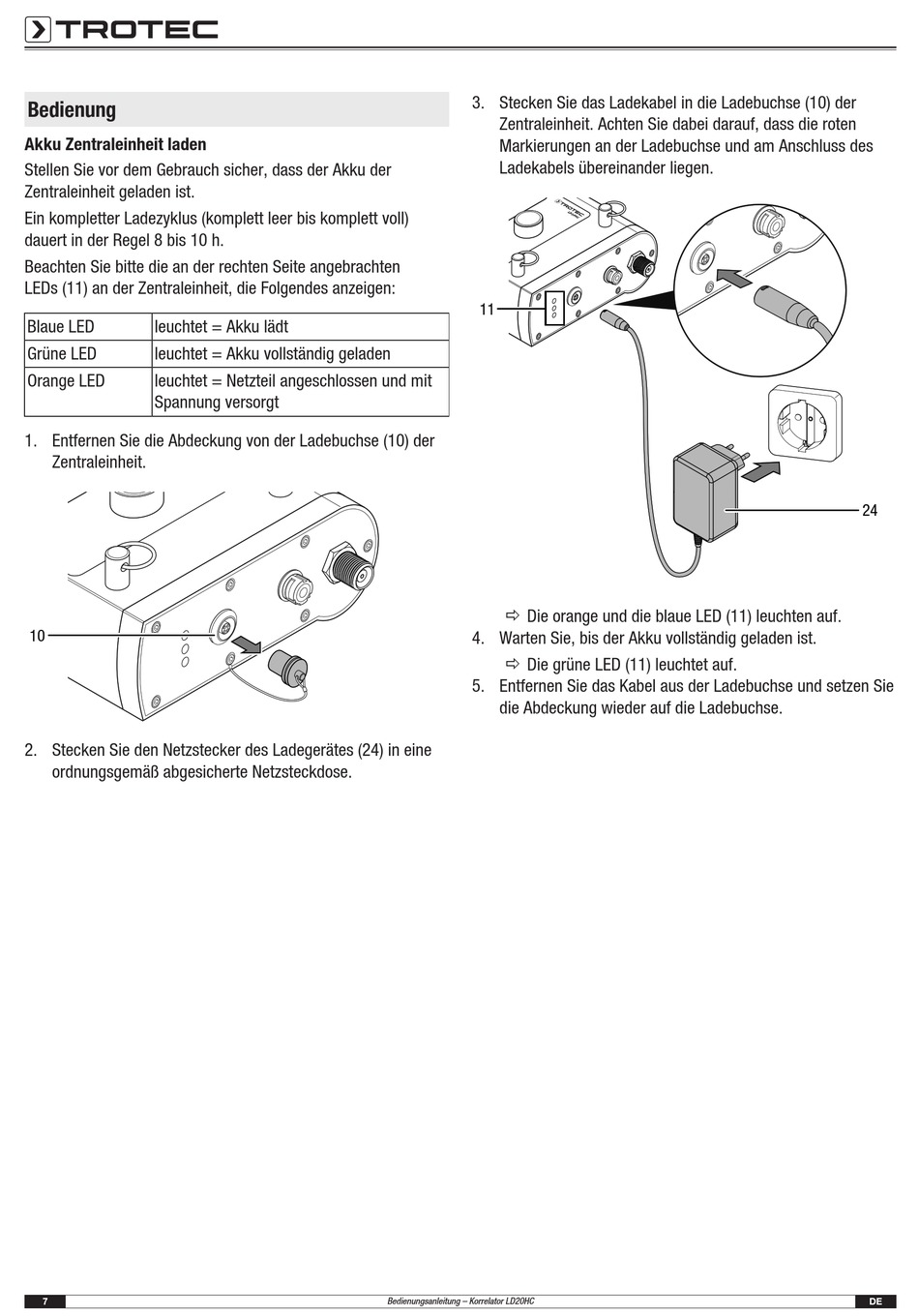

Akku Zentraleinheit laden
Stellen Sie vor dem Gebrauch sicher, dass der Akku der
Zentraleinheit geladen ist.
Ein kompletter Ladezyklus (komplett leer bis komplett voll)
dauert in der Regel 8 bis 10 h.
Beachten Sie bitte die an der rechten Seite angebrachten
LEDs (11) an der Zentraleinheit, die Folgendes anzeigen:
Blaue LED
leuchtet = Akku lädt
Grüne LED
leuchtet = Akku vollständig geladen
Orange LED
leuchtet = Netzteil angeschlossen und mit
Spannung versorgt
1. Entfernen Sie die Abdeckung von der Ladebuchse (10) der
Zentraleinheit.
10
2. Stecken Sie den Netzstecker des Ladegerätes (24) in eine
ordnungsgemäß abgesicherte Netzsteckdose.
7
3. Stecken Sie das Ladekabel in die Ladebuchse (10) der
Zentraleinheit. Achten Sie dabei darauf, dass die roten
Markierungen an der Ladebuchse und am Anschluss des
Ladekabels übereinander liegen.
11
ð Die orange und die blaue LED (11) leuchten auf.
4. Warten Sie, bis der Akku vollständig geladen ist.
ð Die grüne LED (11) leuchtet auf.
5. Entfernen Sie das Kabel aus der Ladebuchse und setzen Sie
die Abdeckung wieder auf die Ladebuchse.
Bedienungsanleitung – Korrelator LD20HC
24
