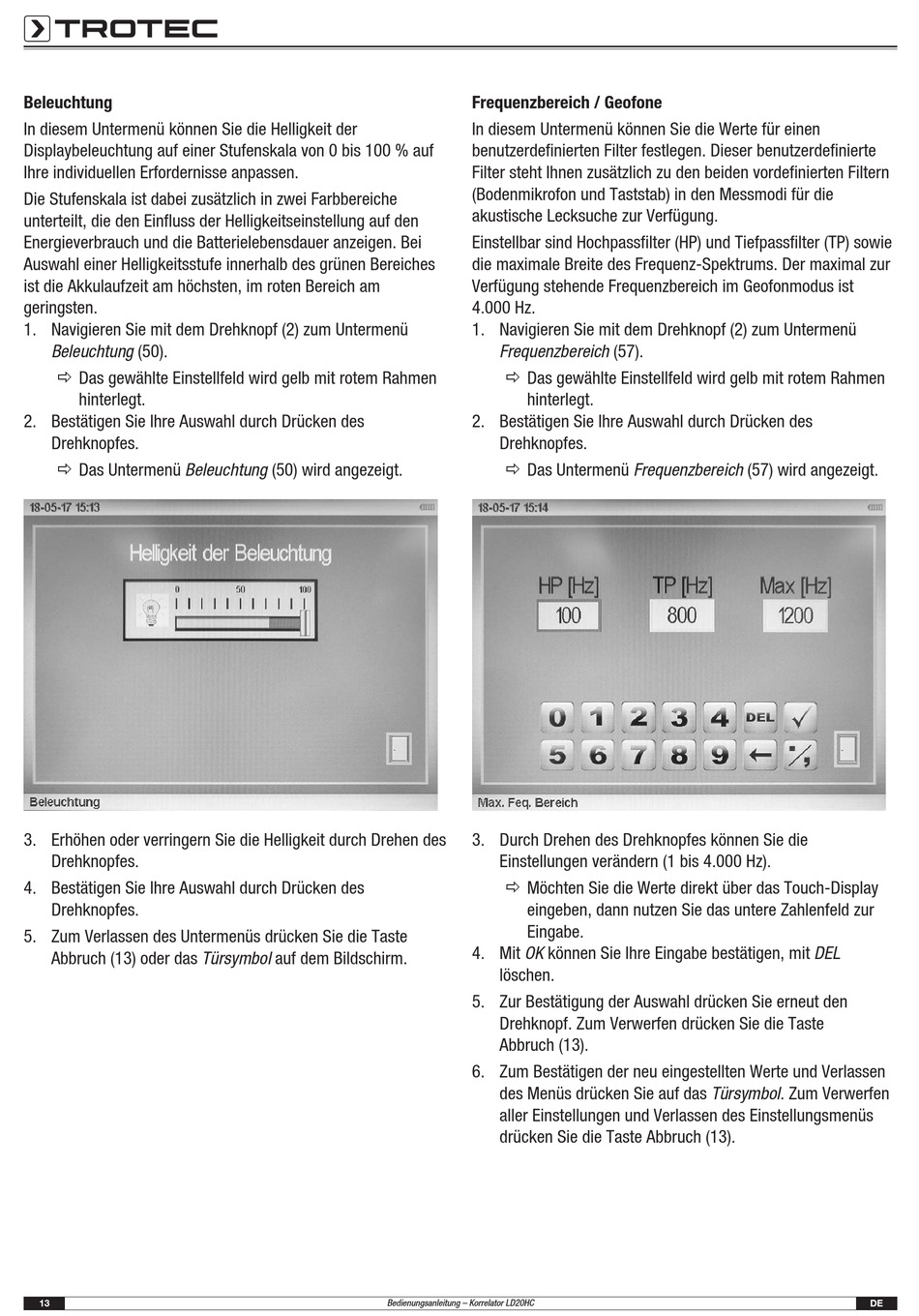

Beleuchtung
In diesem Untermenü können Sie die Helligkeit der
Displaybeleuchtung auf einer Stufenskala von 0 bis 100 % auf
Ihre individuellen Erfordernisse anpassen.
Die Stufenskala ist dabei zusätzlich in zwei Farbbereiche
unterteilt, die den Einfluss der Helligkeitseinstellung auf den
Energieverbrauch und die Batterielebensdauer anzeigen. Bei
Auswahl einer Helligkeitsstufe innerhalb des grünen Bereiches
ist die Akkulaufzeit am höchsten, im roten Bereich am
geringsten.
1. Navigieren Sie mit dem Drehknopf (2) zum Untermenü
Beleuchtung (50).
ð Das gewählte Einstellfeld wird gelb mit rotem Rahmen
hinterlegt.
2. Bestätigen Sie Ihre Auswahl durch Drücken des
Drehknopfes.
ð Das Untermenü Beleuchtung (50) wird angezeigt.
3. Erhöhen oder verringern Sie die Helligkeit durch Drehen des
Drehknopfes.
4. Bestätigen Sie Ihre Auswahl durch Drücken des
Drehknopfes.
5. Zum Verlassen des Untermenüs drücken Sie die Taste
Abbruch (13) oder das Türsymbol auf dem Bildschirm.
13
Frequenzbereich / Geofone
In diesem Untermenü können Sie die Werte für einen
benutzerdefinierten Filter festlegen. Dieser benutzerdefinierte
Filter steht Ihnen zusätzlich zu den beiden vordefinierten Filtern
(Bodenmikrofon und Taststab) in den Messmodi für die
akustische Lecksuche zur Verfügung.
Einstellbar sind Hochpassfilter (HP) und Tiefpassfilter (TP) sowie
die maximale Breite des Frequenz-Spektrums. Der maximal zur
Verfügung stehende Frequenzbereich im Geofonmodus ist
4.000 Hz.
1. Navigieren Sie mit dem Drehknopf (2) zum Untermenü
Frequenzbereich (57).
ð Das gewählte Einstellfeld wird gelb mit rotem Rahmen
hinterlegt.
2. Bestätigen Sie Ihre Auswahl durch Drücken des
Drehknopfes.
ð Das Untermenü Frequenzbereich (57) wird angezeigt.
3. Durch Drehen des Drehknopfes können Sie die
Einstellungen verändern (1 bis 4.000 Hz).
ð Möchten Sie die Werte direkt über das Touch-Display
eingeben, dann nutzen Sie das untere Zahlenfeld zur
Eingabe.
4. Mit OK können Sie Ihre Eingabe bestätigen, mit DEL
löschen.
5. Zur Bestätigung der Auswahl drücken Sie erneut den
Drehknopf. Zum Verwerfen drücken Sie die Taste
Abbruch (13).
6. Zum Bestätigen der neu eingestellten Werte und Verlassen
des Menüs drücken Sie auf das Türsymbol. Zum Verwerfen
aller Einstellungen und Verlassen des Einstellungsmenüs
drücken Sie die Taste Abbruch (13).
Bedienungsanleitung – Korrelator LD20HC
