Inhaltszusammenfassung für Trotec BD21

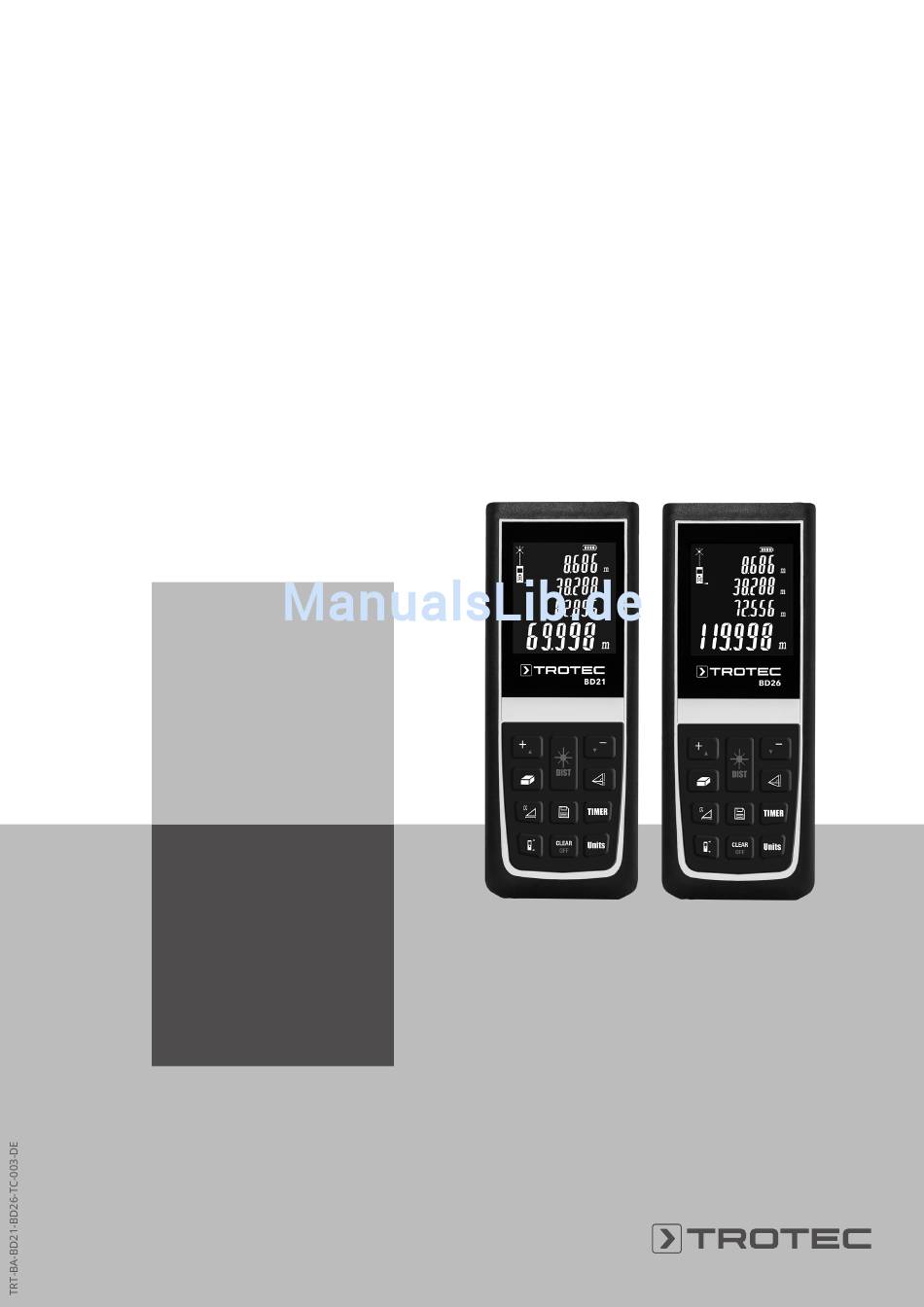

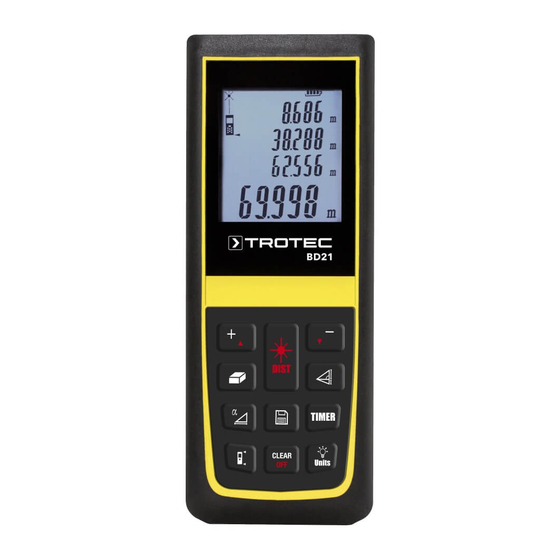

- Seite 1 BD21 / BD26 BEDIENUNGSANLEITUNG LASER-DISTANZMESSGERÄT...
-
Seite 2: Inhaltsverzeichnis
Sachschäden), aber nicht auf Gefährdungen hin. Info Hinweise mit diesem Symbol helfen Ihnen, Ihre Tätigkeiten schnell und sicher auszuführen. Anleitung beachten Hinweise mit diesem Symbol weisen Sie darauf hin, dass die Bedienungsanleitung zu beachten ist. Bedienungsanleitung – Laser-Distanzmessgerät BD21 / BD26... -
Seite 3: Sicherheit
Aufstellortes bzw. am Gerät auf! dabei die technischen Daten und halten Sie diese ein. Warnung Um das Gerät bestimmungsgemäß zu verwenden, verwenden Sie ausschließlich von Trotec geprüftes Zubehör bzw. von Lesen Sie alle Sicherheitshinweise und Trotec geprüfte Ersatzteile. Anweisungen. Versäumnisse bei der Einhaltung der Bestimmungswidrige Verwendung Sicherheitshinweise und Anweisungen können... -
Seite 4: Informationen Über Das Gerät
Materialen trifft. Es kann ebenfalls zu einer Verfälschung des Messergebnisses kommen, wenn der Laser auf eine hochglänzende Fläche trifft und von dieser abgelenkt wird. Matte, nicht-reflektierende oder dunkle Flächen können die Messzeit verlängern. Bedienungsanleitung – Laser-Distanzmessgerät BD21 / BD26... - Seite 5 Messwerte, den Minimalwert und Maximalwert oder zu addierende oder subtrahierende Messwerte an. Anzeige Chronik und Zähler (Timer) Flächenmessung Volumenmessung Indirekte Messung (zwei Hilfsmessungen) Indirekte Messung (drei Hilfsmessungen) Referenzwert hinten Referenzwert vorne Laser aktiv Maximummesswert Anzeige Timer Anzeige Neigungswinkel Bedienungsanleitung – Laser-Distanzmessgerät BD21 / BD26...
-
Seite 6: Technische Daten
*bei günstigen Bedingungen (gute Zieloberfläche, Raumtemperatur) bis 10 m Lieferumfang • 1 x Laser-Distanzmessgerät • 2 x Batterie Alkaline LR6 AAA, 1,5 V • 1 x Gerätetasche • 1 x Handschlaufe • 1 x Kurzanleitung Bedienungsanleitung – Laser-Distanzmessgerät BD21 / BD26... -
Seite 7: Bedienung
Sie z. B. für Messungen an Ecken nutzen können. Es dient zur Stabilisierung des Gerätes. 1. Klappen Sie das Endstück aus. ð BD21: Die Position des Endstücks und der damit Handschlaufe befestigen verbundene Referenzpunkt müssen durch Drücken der Taste (14) manuell eingestellt werden. - Seite 8 Messwert vom vorherigen Messwert zu subtrahieren. 3. Drücken Sie die Einschalt-/Messtaste (7), um den nächsten Messwert zu bestimmen. ð Das Gesamtergebnis wird in der unteren Messwertanzeige angezeigt. Die einzelnen Messwerte werden in den oberen Messwertanzeigen angezeigt. Bedienungsanleitung – Laser-Distanzmessgerät BD21 / BD26...
- Seite 9 3. Drücken Sie die Einschalt-/Messtaste (7) kurz, um die Dauermessung zu beenden. ð Der Maximum- und Minimummesswert und der Differenzwert (Δ) zwischen diesen beiden werden im Display angezeigt. Zusätzlich wird der zuletzt gemessene Wert in der untersten Zeile angezeigt. Bedienungsanleitung – Laser-Distanzmessgerät BD21 / BD26...
- Seite 10 Sie die Einschalt-/Messtaste (7) einmal kurz, um die horizontale Entfernung zu messen. ð Der zweite Messwert wird in der zweiten Zeile der oberen Messwertanzeige angezeigt. ð Die zu ermittelnde Strecke wird als Ergebnis in der unteren Messwertanzeige (25) angezeigt. Bedienungsanleitung – Laser-Distanzmessgerät BD21 / BD26...
- Seite 11 ð Der erste Messwert wird in der oberen ð Der dritte Messwert wird in der dritten Zeile der oberen Messwertanzeige angezeigt. Messwertanzeige angezeigt. ð Die zu ermittelnde Strecke wird als Ergebnis in der unteren Messwertanzeige (25) angezeigt. Bedienungsanleitung – Laser-Distanzmessgerät BD21 / BD26...
-
Seite 12: Störungsanzeigen
Schalten Sie das Gerät mehrmals ein und aus. Wenn das Symbol weiterhin erscheint, kontaktieren Sie Ihren Händler. Berechnungsfehler Führen Sie die Messung erneut durch. Achten Sie dabei ggf. auf die Messreihenfolge und die Positionierung des Gerätes. Bedienungsanleitung – Laser-Distanzmessgerät BD21 / BD26... -
Seite 13: Entsorgung
Europäischen Union – gemäß Richtlinie 2006/66/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 06. September 2006 über Batterien und Akkumulatoren – einer fachgerechten Entsorgung zugeführt werden. Bitte entsorgen Sie Batterien und Akkus entsprechend den geltenden gesetzlichen Bestimmungen. Bedienungsanleitung – Laser-Distanzmessgerät BD21 / BD26... - Seite 14 Trotec GmbH & Co. KG Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
