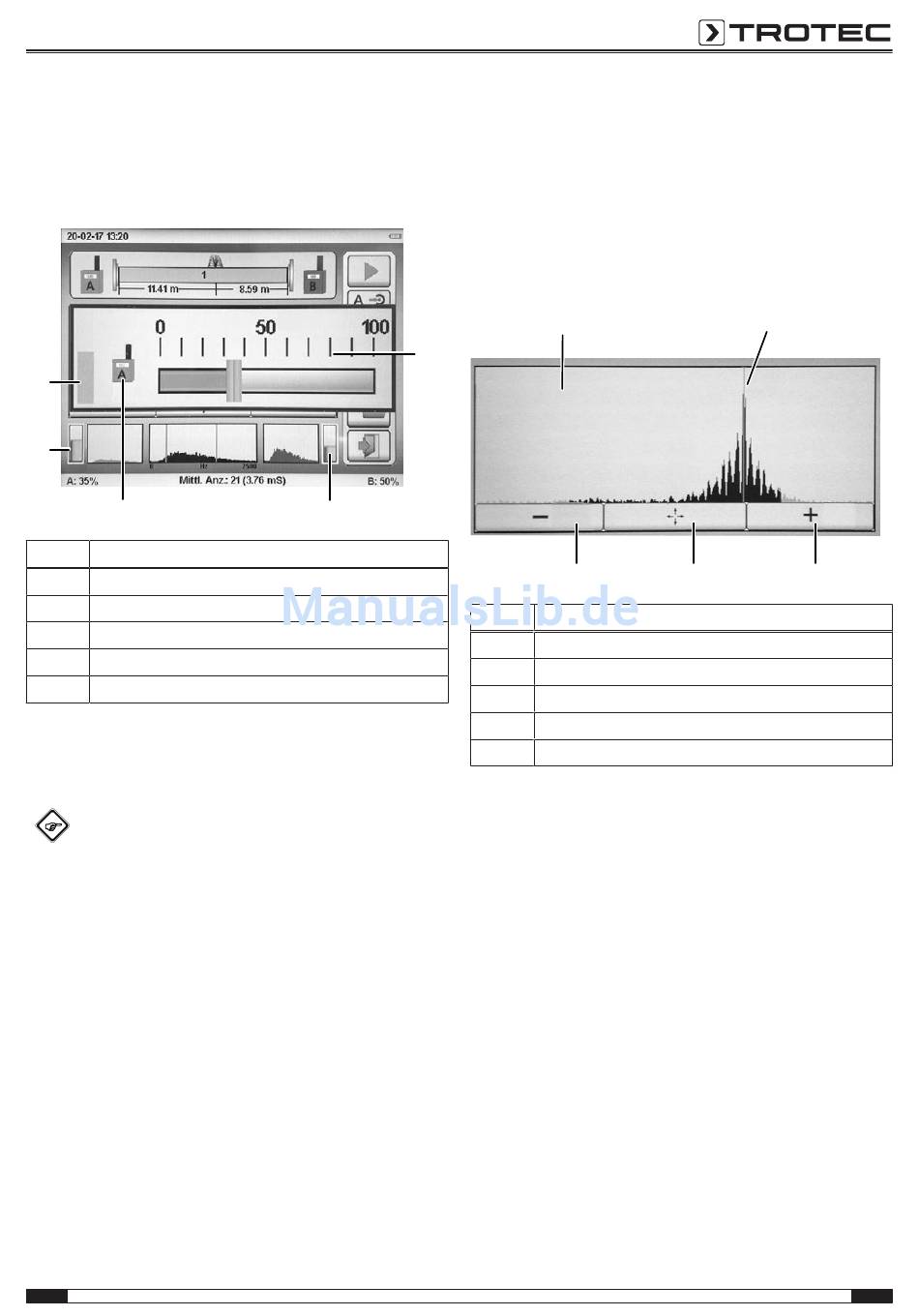

Signalverstärkung
Um die Verstärkung des Kanals A oder B einzustellen, tippen Sie
auf die zugehörige Schaltfläche Verstärkung Kanal A (83) bzw.
Verstärkung Kanal B (76) im Hauptfenster der Korrelation. Das
folgende Dialogfenster (93) öffnet sich:
95
83
94
Nr.
Bezeichnung
76
Verstärkung Kanal B
83
Verstärkung Kanal A
93
Dialogfenster Signalverstärkung
94
Sender
95
Pegelanzeige
Sie können mithilfe des Drehknopfes (2) oder per Touch-
Funktion die gewünschte Verstärkung für den gewählten Kanal
einstellen. Verstärken Sie so, dass der Balken für Verstärkung
Kanal A (83) bzw. Kanal B (76) etwa die Hälfte der Fläche füllt.
Info
Drücken Sie innerhalb des Fensters auf die Taste
Aufnahme (14) oder auf die Schaltfläche Sender (94),
passt das Gerät die Verstärkung automatisch an.
DE
Korrelationsergebnis
Wurde eine Messung nach Erreichen der maximalen
Mittelungen (beim Automatikmodus 50 oder Manuell 250) oder
durch Betätigen der Schaltfläche Stopp während einer Messung
manuell beendet, kann innerhalb des Ergebnisses navigiert
werden. Dies geschieht durch Auswählen des
Korrelationsergebnisses mit dem Drehknopf oder durch
Antippen der Schaltfläche. Innerhalb des Fensters stehen Ihnen
folgende Auswahlmöglichkeiten zur Verfügung:
93
76
Nr.
96
97
98
99
100
Wählen Sie das Bild der Korrelation (96) aus, kann der
Korrelationspeak (97) mittels Drehknopf oder per Touch-
Funktion verstellt werden.
Nach Beendigung einer Messung wird der Korrelationspeak
immer automatisch auf das Maximum gesetzt. Will der
Anwender aber wissen, wo sich eventuell ein zweiter Peak
befindet, kann dies über diese Funktion eingestellt werden. Wird
der Strich mithilfe des Drehknopfes bewegt, muss die Position
durch erneutes Drücken des Drehknopfes bestätigt werden,
damit im Bild Rohrbruchanzeige (69 im Hauptfenster
Korrelation) die neuen Entfernungen angezeigt werden.
Bedienungsanleitung – Korrelator LD20HC
96
100
99
Bezeichnung
Bild der Korrelation zwischen Signal A und Signal B
Korrelationspeak (roter Strich im Display)
Bild vergrößern
Darstellung ganzes Bild
Bild verkleinern
97
98
22
