7.2 Spannungsmessung über 600 V
Spannungen über 600 V können Sie mit einem Hochspan-
nungstastkopf messen, z.B. HV3
SEN METRAWATT GMBH. Der Masseanschluss ist dabei
unbedingt zu erden. Beachten Sie die erforderlichen Sicher-
heitsvorkehrungen!

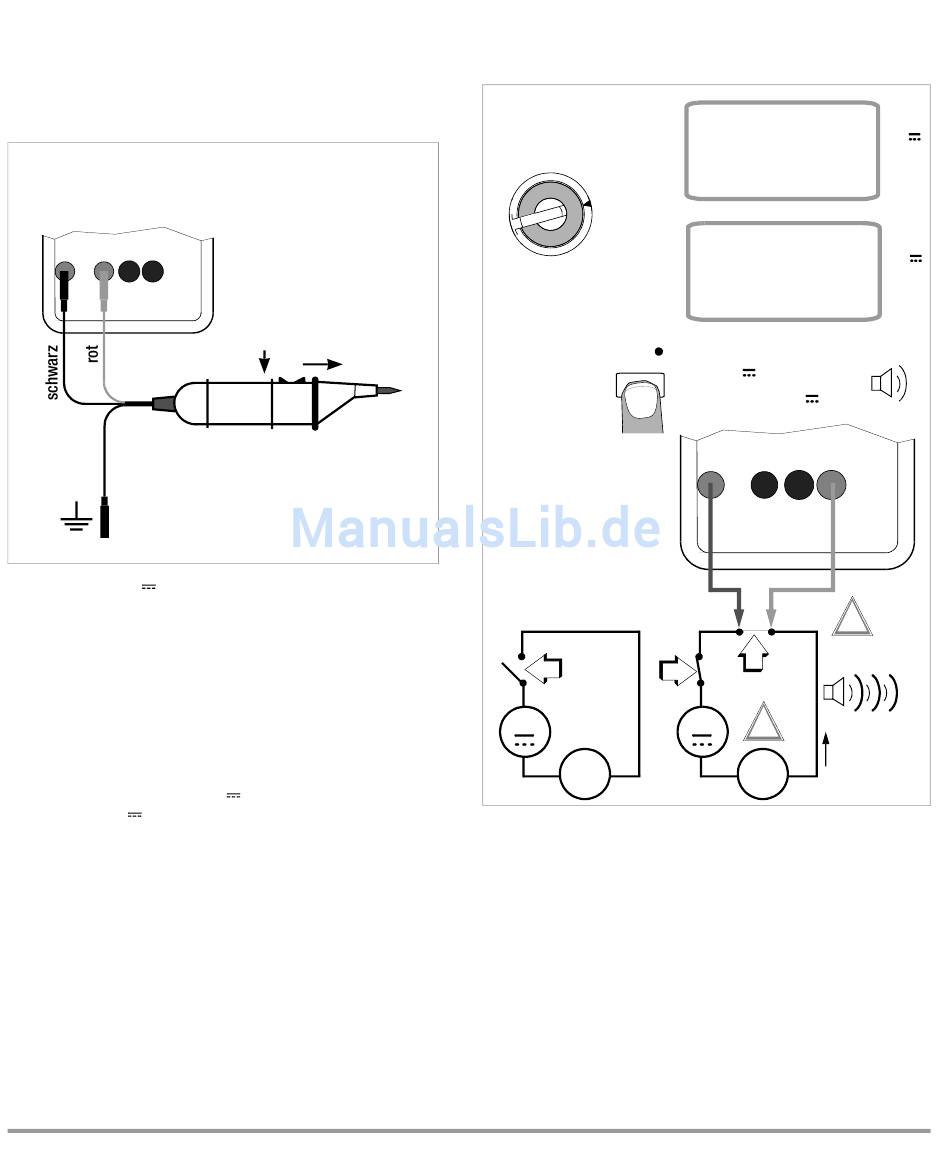

Spannungsmessung über 600 V
mit dem Hochspannungstastkopf HV3
schwarz
1)
HV3: 3 kV
2)
HV30: 30 kV, nur für (DC) -Spannungen
8

Strommessung

➭
Schalten Sie zuerst die Stromversorgung zum Messkreis
bzw. zum Verbraucher ab und entladen Sie, sofern vor-
handen, alle Kondensatoren.
➭
Schalten Sie die Gleichstrommessbereiche ein, wie im
Kap. 3.1 beschrieben.
➭
Wählen Sie mit dem Funktionsschalter (6) bei Strömen
> 300 mA den Bereich A
Bereich mA . Schalten Sie bei der Messung von Strö-
men unbekannter Größe zuerst den höchsten Messbereich
ein.
➭
Wählen Sie die, der Messgröße entsprechende, Stromart
jeweils durch kurzes Drücken der Multifunktionstaste (5).
Bei jedem Drücken der Taste wird abwechselnd zwi-
schen DC und AC umgeschaltet und die Umschaltung
durch einen Signalton quittiert. Die eingeschaltete Strom-
art zeigen die Symbole DC und AC (11) auf der LCD-An-
zeige an.
Nach der Bereichswahl mit dem Funktionsschalter (6) ist
immer die Stromart DC eingeschaltet. Bei „langem" Drü-
cken der Multifunktionstaste (5) schaltet das Gerät stets
auf DC und quittiert dies durch einen zweimaligen Signal-
ton.
8
1) 2)
bzw. HV30 von GOS-
x1000
x100
, bei Strömen < 300 mA den
➭
Schließen Sie das Messgerät sicher (ohne Übergangs-
widerstand), wie abgebildet, in Reihe zum Verbraucher
an.
3 A/10 A
A
FUNC
Messbereich:
A: 1 mA ... 10,00 mA
1
~
M
0.000
A
00.00
A
DC → AC~
1x
AC~ → DC
kurz
!
> 10 A:
2
3
~
!
Strom
M
