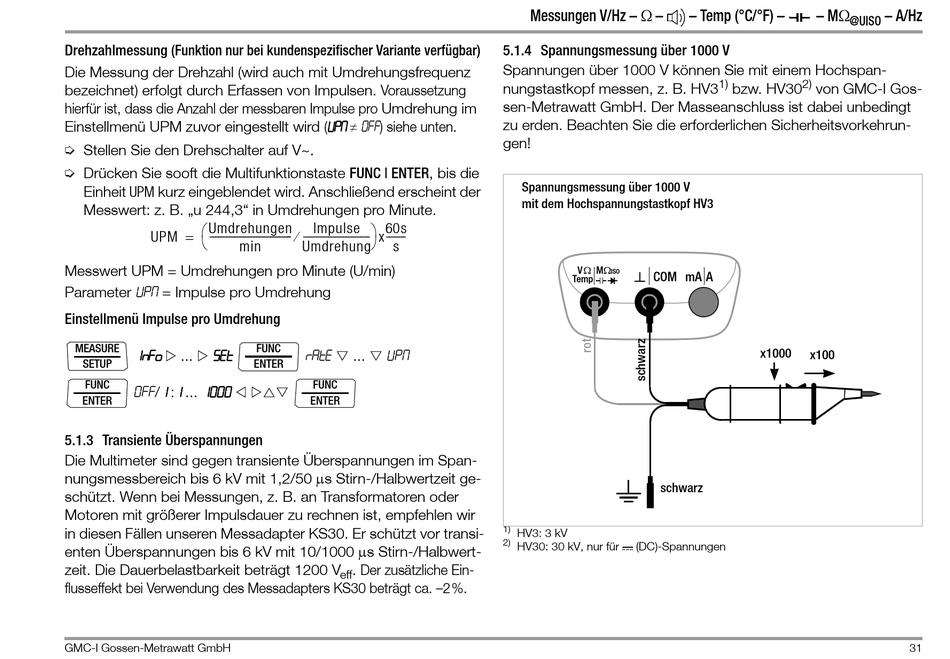

Drehzahlmessung (Funktion nur bei kundenspezifischer Variante verfügbar)
Die Messung der Drehzahl (wird auch mit Umdrehungsfrequenz
bezeichnet) erfolgt durch Erfassen von Impulsen. Voraussetzung
hierfür ist, dass die Anzahl der messbaren Impulse pro Umdrehung im
Einstellmenü UPM zuvor eingestellt wird (vpm ≠ 0FF) siehe unten.
➭ Stellen Sie den Drehschalter auf V~.
➭ Drücken Sie sooft die Multifunktionstaste FUNC | ENTER, bis die
Einheit UPM kurz eingeblendet wird. Anschließend erscheint der
Messwert: z. B. „u 244,3" in Umdrehungen pro Minute.
⎛
Umdrehungen
----------------------------- -
UPM =
⎝
min
Messwert UPM = Umdrehungen pro Minute (U/min)
Parameter vpm = Impulse pro Umdrehung
Einstellmenü Impulse pro Umdrehung
MEASURE
1nFo SET
...
SETUP
FUNC
0ff/1 :1 ... 1000
ENTER
5.1.3 Transiente Überspannungen
Die Multimeter sind gegen transiente Überspannungen im Span-
nungsmessbereich bis 6 kV mit 1,2/50 μs Stirn-/Halbwertzeit ge-
schützt. Wenn bei Messungen, z. B. an Transformatoren oder
Motoren mit größerer Impulsdauer zu rechnen ist, empfehlen wir
in diesen Fällen unseren Messadapter KS30. Er schützt vor transi-
enten Überspannungen bis 6 kV mit 10/1000 μs Stirn-/Halbwert-
zeit. Die Dauerbelastbarkeit beträgt 1200 V
flusseffekt bei Verwendung des Messadapters KS30 beträgt ca. –2%.
GMC-I Gossen-Metrawatt GmbH
⎞ x 60s
Impulse
⁄
-------------------------- - ------- -
⎠
Umdrehung s
FUNC
rAtE vpm
...
ENTER
FUNC
ENTER
. Der zusätzliche Ein-
eff
Messungen V/Hz – Ω –
5.1.4 Spannungsmessung über 1000 V
Spannungen über 1000 V können Sie mit einem Hochspan-
nungstastkopf messen, z. B. HV3
sen-Metrawatt GmbH. Der Masseanschluss ist dabei unbedingt
zu erden. Beachten Sie die erforderlichen Sicherheitsvorkehrun-
gen!
Spannungsmessung über 1000 V
mit dem Hochspannungstastkopf HV3
Ω MΩ
V
ISO
COM mA A
Temp
schwarz
1)
HV3: 3 kV
2)
HV30: 30 kV, nur für (DC)-Spannungen
– Temp (°C/°F) – – MΩ
@UISO
1) 2)
bzw. HV30 von GMC-I Gos-
x1000
x100
– A/Hz
