Widerstandsmessung

➭
Überzeugen Sie sich, dass das Messobjekt spannungs-
frei ist. Fremdspannungen würden das Messergebnis
verfälschen!
➭
Stellen Sie den Funktionsschalter (6) auf „Ω".
➭

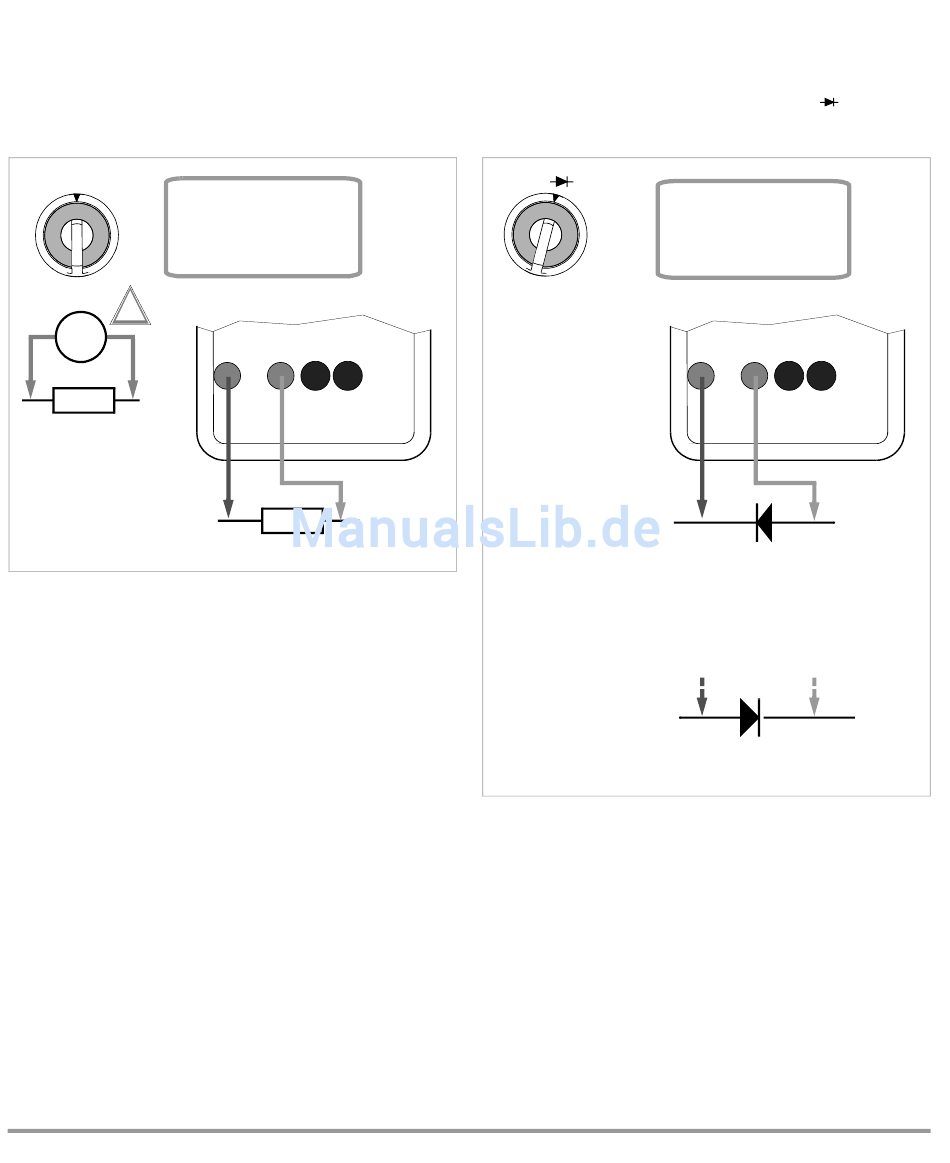

Schließen Sie den Prüfling wie abgebildet an.
Ω
!
0 V !
R
x
Messbereich:
Ω: 10 mΩ ... 30 MΩ
Nullpunkteinstellung im Messbereich 30 Ω
Bei der Messung kleiner Widerstandswerte im Bereich 30 Ω
können Sie den Widerstand der Zuleitungen und Übergangs-
widerstände durch Nullpunkteinstellung eliminieren:
➭
Schließen Sie die Messleitungen an das Gerät an und
verbinden Sie die freien Enden.
➭
Drücken Sie kurz die Multifunktionstaste (5).
Das Gerät quittiert die Nullpunkteinstellung mit einem Si-
gnalton, auf der LCD wird „00.00" (+1 Digit) angezeigt
und der Dezimalpunkt blinkt. Der im Augenblick des Drü-
ckens gemessene Widerstand dient als Referenzwert
(max. 200 Digit). Er wird von den danach gemessenen
Werten automatisch abgezogen.
Die Nullpunkteinstellung können Sie löschen
– durch „langes" Drücken der Multifunktionstaste (5), wobei
ein zweimaliger Signalton das Löschen bestätigt,
– durch Ausschalten des Gerätes.
10
0.5
kΩ
– +
R
x
10 Diodentest und Durchgangsprüfung
➭
Überzeugen Sie sich, dass das Messobjekt spannungs-
frei ist. Fremdspannungen würden das Messergebnis
verfälschen!
➭
Stellen Sie den Funktionsschalter (6) auf „
➭
Schließen Sie den Prüfling wie abgebildet an.
0.654
0L
".
0.000
V
Durchflussrichtung
Sperrrichtung
