7.2
Transiente Überspannungen
Das Kabel-Multimeter ist gegen transiente Überspannun-
gen an den Anschlussbuchsen (7) bis 4 kV mit 1,2/50 µs
Anstiegs-/Abfallzeit geschützt. Da bei Messungen, z.B. in
Netzen, an Transformatoren oder Motoren, auch mit länger
anstehenden Überspannungen zu rechnen ist, empfehlen
wir in diesen Fällen unseren Messadapter KS30. Er schützt
vor transienten Überspannungen bis 6 kV mit 10/1000 µs
Anstiegs-/Abfallzeit. Die Dauerbelastbarkeit beträgt
1200 V
.
eff
Der zusätzliche Messfehler bei Verwendung des Messad-
apters KS30 beträgt ca. –2%.
7.3
Spannungsmessung über 600 V
Spannungen über 600 V können Sie mit einem Hochspan-
nungstastkopf messen, z.B. HV3 bzw. HV30 von GOSSEN
METRAWATT GMBH. Der Masseanschluss ist dabei unbe-
dingt zu erden. Beachten Sie dabei die erforderlichen
Sicherheitsvorkehrungen!
E
V
600V
GOSSEN METRAWATT GMBH
F °C a
b
schwarz

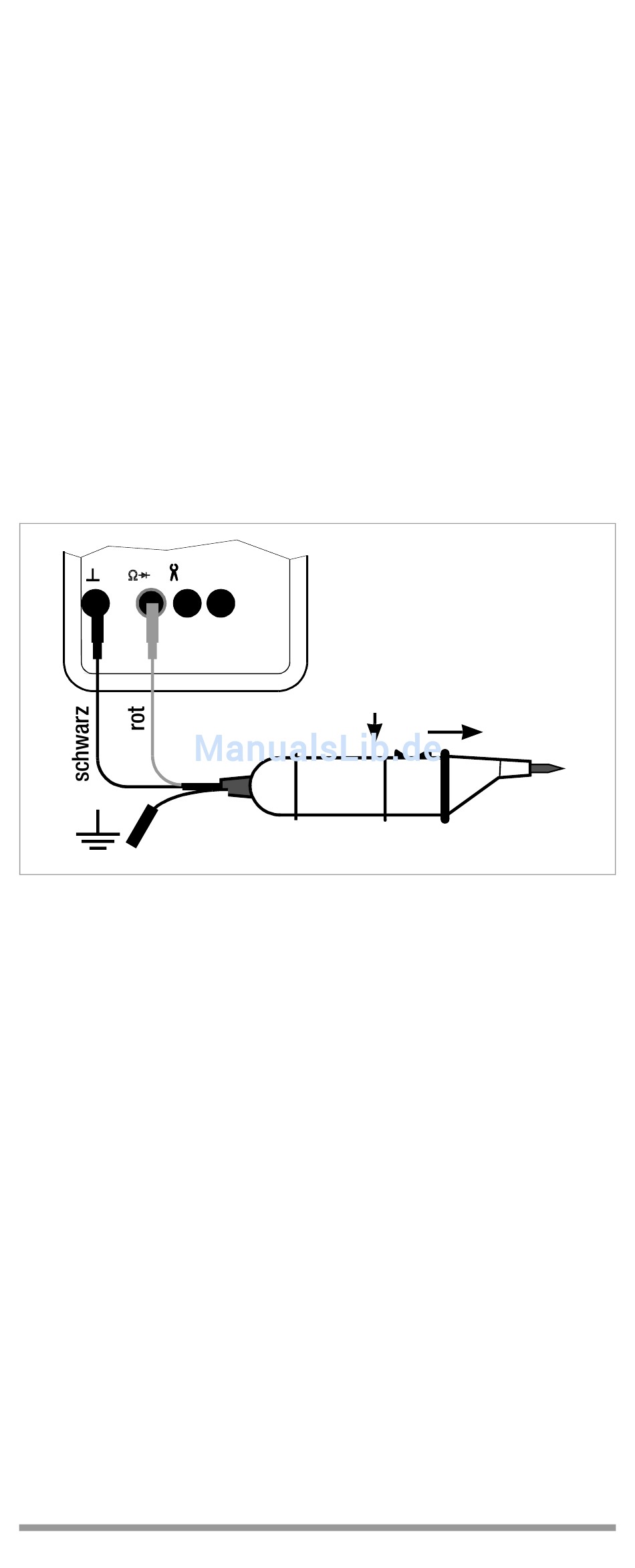

Spannungsmessung über
600 V mit dem Hoch-
spannungstastkopf HV3
x1000
x100
GB
13
