• Alle Strommessbereiche sind mit Schmelzsicherungen
ausgerüstet. Die maximal zulässige Spannung des Mess-
stromkreises beträgt in den „mA"-Bereichen und in den
„A"-Bereichen 600 V.
• Zur gefahrlosen Spannungsmessung in Starkstromanlagen
bis 1000 V empfehlen wir den als Zubehör lieferbaren
Messadapter KS30. Sein Innenwiderstand begrenzt den
Messstrom bei Spannungsüberhöhung und Fehlbedie-
nung und gewährleistet sicheres Verlöschen gezündeter
Funkenstrecken. Lesen Sie dazu das Kap. 7.2 „Span-
nungsmessung über 600 V".
Warnung!
Das Gerät darf nicht in explosionsgefährdeten Zonen
betrieben oder in eigensichere Stromkreise einge-
schaltet werden.

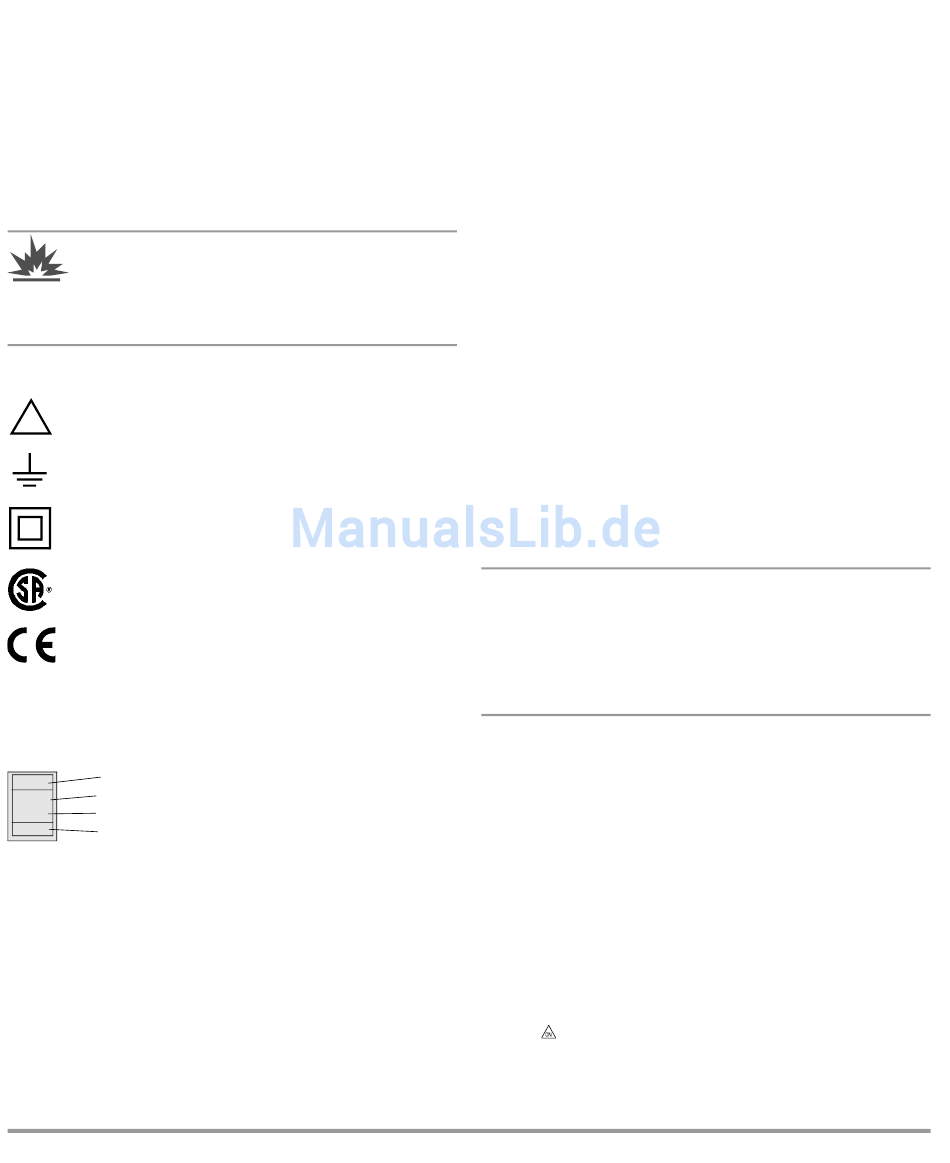

Bedeutung der Symbole auf dem Gerät
Warnung vor einer Gefahrenstelle
!
(Achtung Dokumentation beachten)
Erdanschluss
Durchgängige doppelte oder verstärkte
Isolierung
Zeichengenehmigung durch CSA beantragt
EG-Konformitätskennzeichnung
CAT III Die maximal zulässige Spannung zwischen den
Anschlüssen (7) und Erde beträgt 600 V Kategorie III.
DKD-Kalibrierung auf Anfrage
Zählnummer
B0730
Deutscher Kalibrierdienst – Kalibrierlaboratorium
DKD-K-
Registriernummer
19701
01-04
Datum der Kalibrierung (Jahr – Monat)
Instandsetzung, Austausch von Teilen und Abgleich
Beim Öffnen des Gerätes können spannungsführende Teile
freigelegt werden. Vor einer Instandsetzung, einem Aus-
tausch von Teilen oder einem Abgleich muss das Gerät vom
Messkreis getrennt werden. Wenn danach eine Reparatur
oder ein Abgleich am geöffneten Gerät unter Spannung
unvermeidlich ist, so darf dies nur durch eine Fachkraft
geschehen, die mit den damit verbundenen Gefahren vertraut
ist.
4
Fehler und außergewöhnliche Beanspruchungen
Wenn Sie annehmen müssen, dass das Gerät nicht mehr
gefahrlos verwendet werden kann, dann müssen Sie es
außer Betrieb setzen und gegen unabsichtlichen Einsatz
sichern.
Mit einer gefahrlosen Verwendung können Sie nicht mehr
rechnen,
• wenn das Gerät sichtbare Beschädigungen aufweist,
• wenn das Gerät nicht mehr arbeitet,
• nach längerer Lagerung unter ungünstigen Verhältnissen
(z.B. Feuchtigkeit, Staub, Temperatur), siehe Umge-
bungsbedingungen auf Seite 17.
2

Inbetriebnahme

Batterie
In Ihr Gerät haben wir bereits eine 9 V-Flachzellenbatterie
nach IEC 6 F22 bzw. IEC 6 LR 61 eingesetzt. Es ist betriebs-
bereit. Beachten Sie vor der ersten Inbetriebnahme oder nach Lage-
rung Ihres Gerätes unbedingt das Kap. 14.1 „Batterie".
Gerät einschalten
➭
Drücken Sie die Taste „ON/OFF" (2).
Das Einschalten wird durch einen Signalton quittiert. So-
lange Sie die Taste in gedrückter Stellung halten, werden
alle Segmente der Flüssigkristallanzeige (LCD) darge-
stellt. Die LCD ist auf der Seite 2 abgebildet.
Nach dem Loslassen der Taste ist das Gerät messbereit.
☞
Hinweis!
Elektrische Entladungen und Hochfrequenzstörun-
gen können falsche Anzeigen verursachen und den
Messablauf blockieren. Schalten Sie das Gerät aus
und wieder ein; dann ist es zurückgesetzt. Sollte der
Versuch erfolglos sein, dann trennen Sie die Batterie
kurzzeitig von den Anschlusskontakten.
Trennen Sie das Gerät vom Messkreis bevor Sie es öffnen und
beachten Sie das Kap. 14 „Wartung"!
Automatische Abschaltung
Ihr Gerät schaltet sich automatisch aus, wenn der Messwert
ca.10 Minuten lang konstant ist (Messwertschwankung ≤ ± 2
Digit) und während dieser Zeit weder eine Taste noch der
Funktionsschalter betätigt wurde. Es bleibt jedoch einge-
schaltet, wenn ein Strommessbereich gewählt ist und ein
Messwert > 30 Digit angezeigt wird.
Verhindern der automatischen Abschaltung
Sie können Ihr Gerät auch „DAUERND EIN" schalten. Drü-
cken Sie dazu beim Einschalten gleichzeitig mit der Taste
„ON/OFF" (2) die Multifunktionstaste (5). Die Funktion „DAU-
ERND EIN" wird auf der LCD-Anzeige (1) mit dem
Symbol (8) signalisiert.
Gerät ausschalten
Drücken Sie die Taste „ON/OFF" (2).
