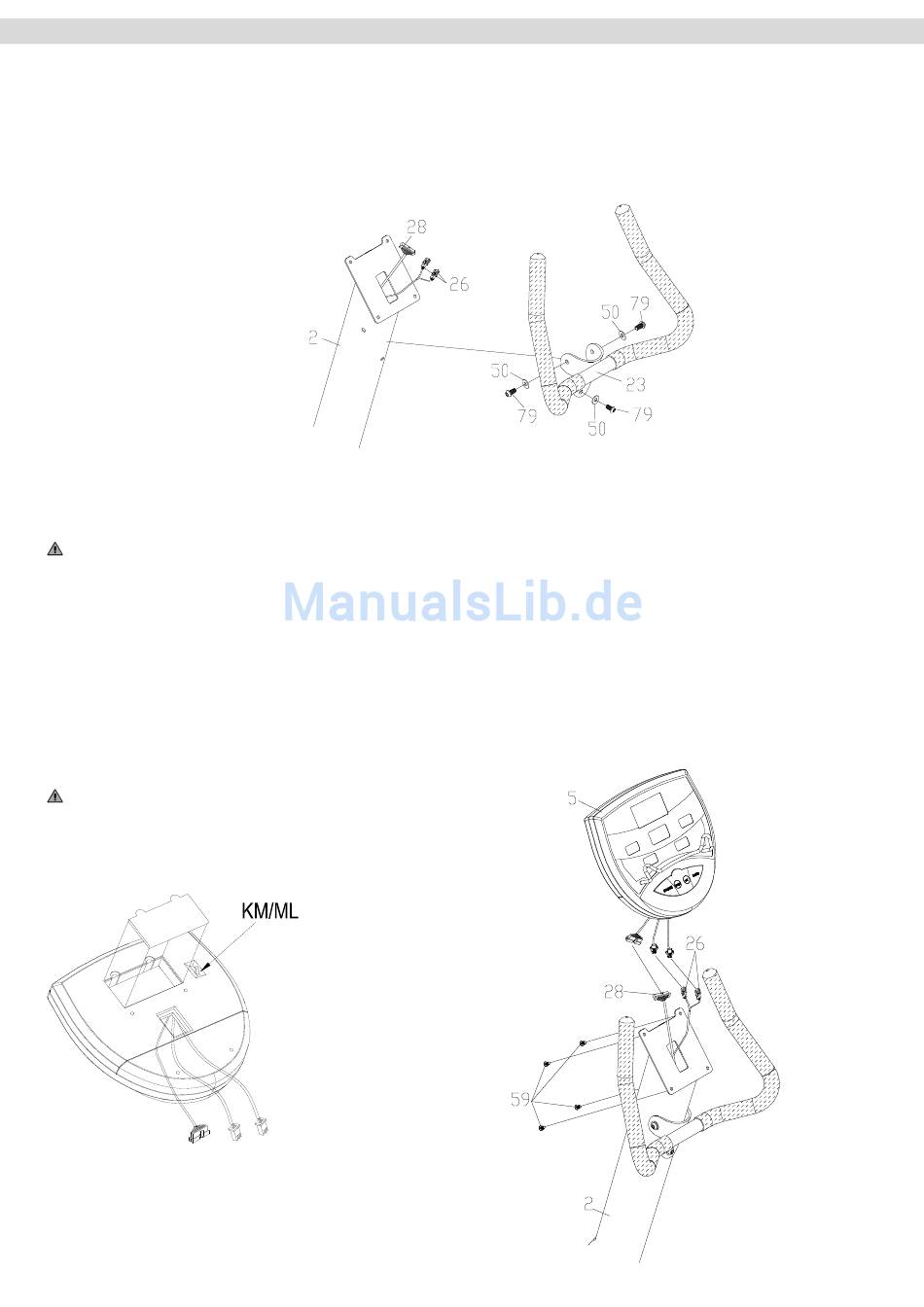

Schritt 6: Montage des Handgriffes
Befestigen Sie den Handgriff (23) am Lenkerschaft (2) seitliche mit je einer
einer Unterlegscheibe M8 (50).
Von vorne befestigen Sie den
M8 (50).
Tipp: Setzen Sie erst alle Inbusschrauben mit Unterlegscheiben in die entsprechenden Gewindebohrung ein
und ziehen Sie diese nur leicht an. Ziehen Sie alle Schrauben erst fest an, wenn diese passgenau sitzen.
Schritt 8: Montage des Cockpit
Bevor Sie das Cockpit (5) montieren, überprüfen Sie, ob der Schalter für die Maßeinheiten auf „KM" steht.
Sollte er auf „ML" stehen, so wird die Geschwindigkeit in Meilen pro Stunde und die Entfernung in Meilen
angegeben. Legen Sie dann die im Lieferumfang enthaltenen Batterien in das Batteriefach, dass sich auf der
Rückseite des Cockpits befindet ein.
ACHTUNG: Die Batterien dienen nur zur Speicherung der User-Profile. Bitte nutzen Sie die Batterien
nicht zur Stromversorgung des Gerätes. Dies ist zwar möglich, reduziert die Lebensdauer der Batterien aber
enorm. Nutzen Sie ausschließlich den im Lieferumfang enthaltenen Netzadapter zur Stromversorgung des
Gerätes
Verbinden Sie dann die beiden Anschlusskabel des Handpulses (26) die aus dem Lenkerschaft (2) ragen mit
den entsprechenden Kabeln, die aus dem Cockpit (5) ragen.
Verbinden Sie nun das Cockpitkabel (28), das aus dem Lenkerschaft (2) ragt, mit dem entsprechenden
Kabel, das aus dem Cockpit (5) ragt.
Schieben Sie die überstehenden Kabel vorsichtig zurück in den Lenkerschaft (2) und befestigen Sie dann
das Cockpit (5) mit vier Linsenkopfschrauben M5x10 (59) am Cockpithalter des Lenkerschaftes (2).
ACHTUNG: Achten Sie beim Einsetzen und Befestigen
des Lenkerschaftes (2) unbedingt drauf, dass Sie
die Kabel nicht quetschen oder beschädigen.
Handgriff (23)
mit einer
Inbusschraube M8x15 (79) und
Inbusschraube M8x15 (79) und einer Unterlegscheibe
9
