Maxxus BX 5.0R Recumbent Bedienungs- Und Montageanweisung Seite 7

Montage

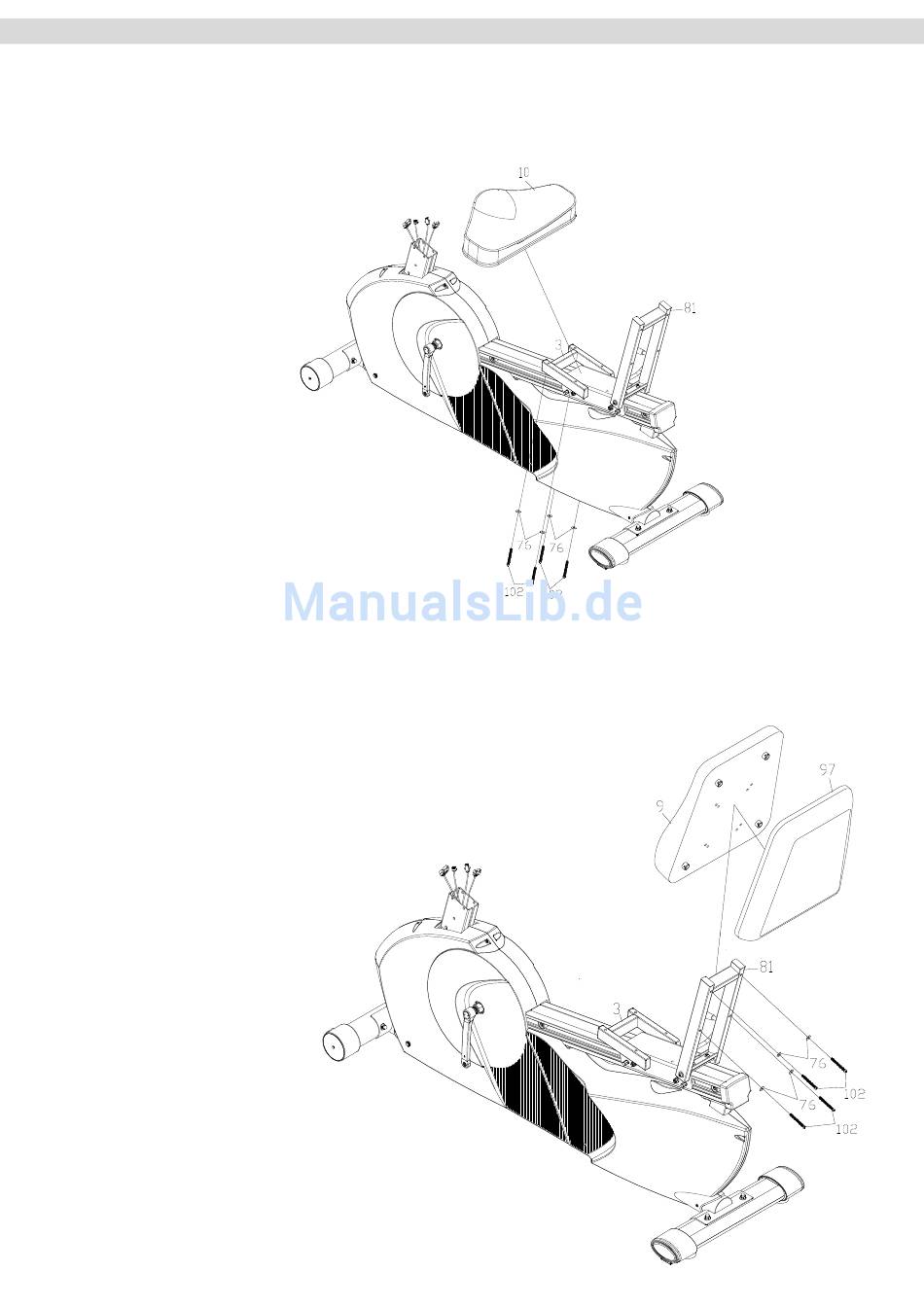

Schritt 3.2: Montage des Sitzes
Befestigen Sie den Sitz (10) am Gleitschlitten (3) mit vier Schrauben M6x60 (102) und vier Unterlegscheiben
M6 (76).
Zur besseren Ansicht und Verständnis ist der zuvor bei Schritt 3.1 montierte Sitzhandgriff (22) bei diesem
Montageschritt nicht mit abgebildet.
Schritt 3.3: Montage der Rückenlehne
Befestigen Sie das vordere Polster (9) der Rückenlehne mit vier Schrauben M6x60 (102) und vier
Unterlegscheiben M6 (76) am Rückenlehnen-Rahmen (81).
Drücken Sie dann das hintere Polster (97) der Rückenlehne von hinten auf das vordere Polster (9) bis beide
fest miteinander verbunden sind.
Zur besseren Ansicht und Verständnis ist der zuvor bei Schritt 3.1
montierte Sitzhandgriff (22) und der bei Schritt 3.2 montierte Sitz (10)
bei diesem Montageschritt nicht mit abgebildet.
7
