Montage

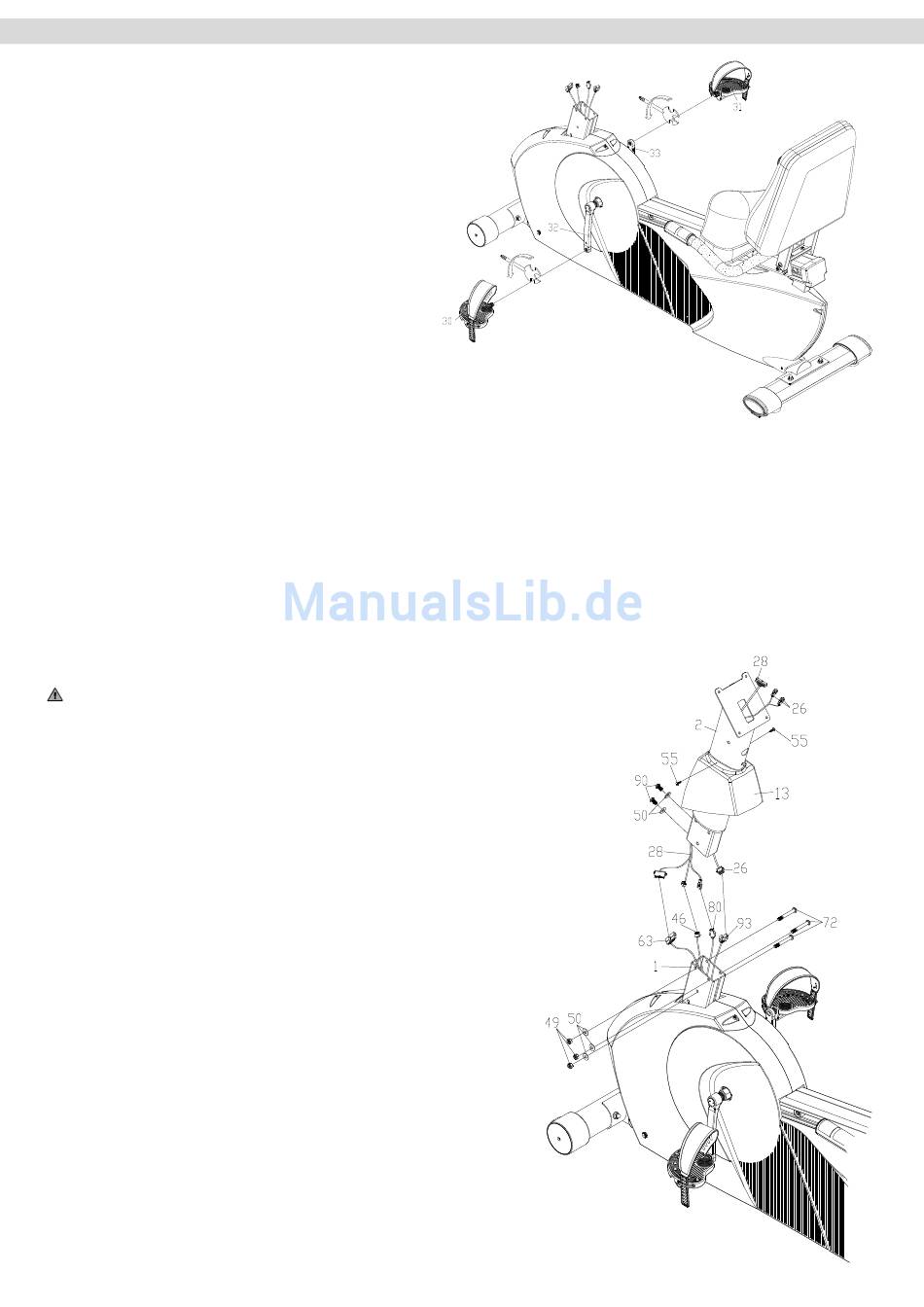

Schritt 4: Montage der Pedale
Setzen Sie das Gewinde der rechten Pedal (31) in die
Aufnahme des rechten Pedalarms (33) ein und schrauben
Sie diese im Uhrzeigersinn fest.
Setzen Sie dann das Gewinde der linken Pedal (30) in die
Aufnahme des linken Pedalarms (32) ein und schrauben
Sie diese gegen den Uhrzeigersinn fest.
Zur besseren Unterscheidung ist das rechte Pedal mit
einem „R" und das linke Pedal mit einem „L" markiert.
Schritt 5: Montage des Lenkerschaftes
Schieben Sie die Lenkerschaftsabdeckung (13) von unten auf den Lenkerschaft (2).
Achten Sie hierbei unbedingt auf die korrekte Ausrichtung der Abdeckung (13).
Verbinden Sie nun die drei Kabel des Kabelstrangs (28) und das Kabel (26) die unten aus dem Lenkerschaft
(2) ragen mit den Kabeln (63, 46, 80, & 93), die aus der Lenkerschaftsaufnahme des Basisrahmens (1)
ragen.
Achten Sie hierbei auf die Passgenauigkeit der Steckverbindungen. Prüfen sie nach dem Sie alle Kabel mit
einander verbunden haben den festen Sitz der Verbindungen.
Setzen Sie nun den Lenkerschaft (2) in die Aufnahme des Basisrahmens (1) ein.
Befestigen Sie diesen dann mit drei Inbusschrauben M8x60 (72), drei Unterlegscheiben M8 (50) und drei
selbstsicherenden Muttern M8 (49).
ACHTUNG: Achten Sie beim Einsetzen und Befestigen des
Lenkerschaftes (2) unbedingt drauf, dass Sie die Kabel nicht
quetschen oder beschädigen.
Tipp:
Setzen Sie erst alle Schrauben mit Unterlegscheiben und Muttern
in die entsprechenden Gewindebohrung ein und ziehen Sie diese
nur leicht an. Ziehen Sie alle Schrauben erst dann fest an, wenn
diese passgenau sitzen.
