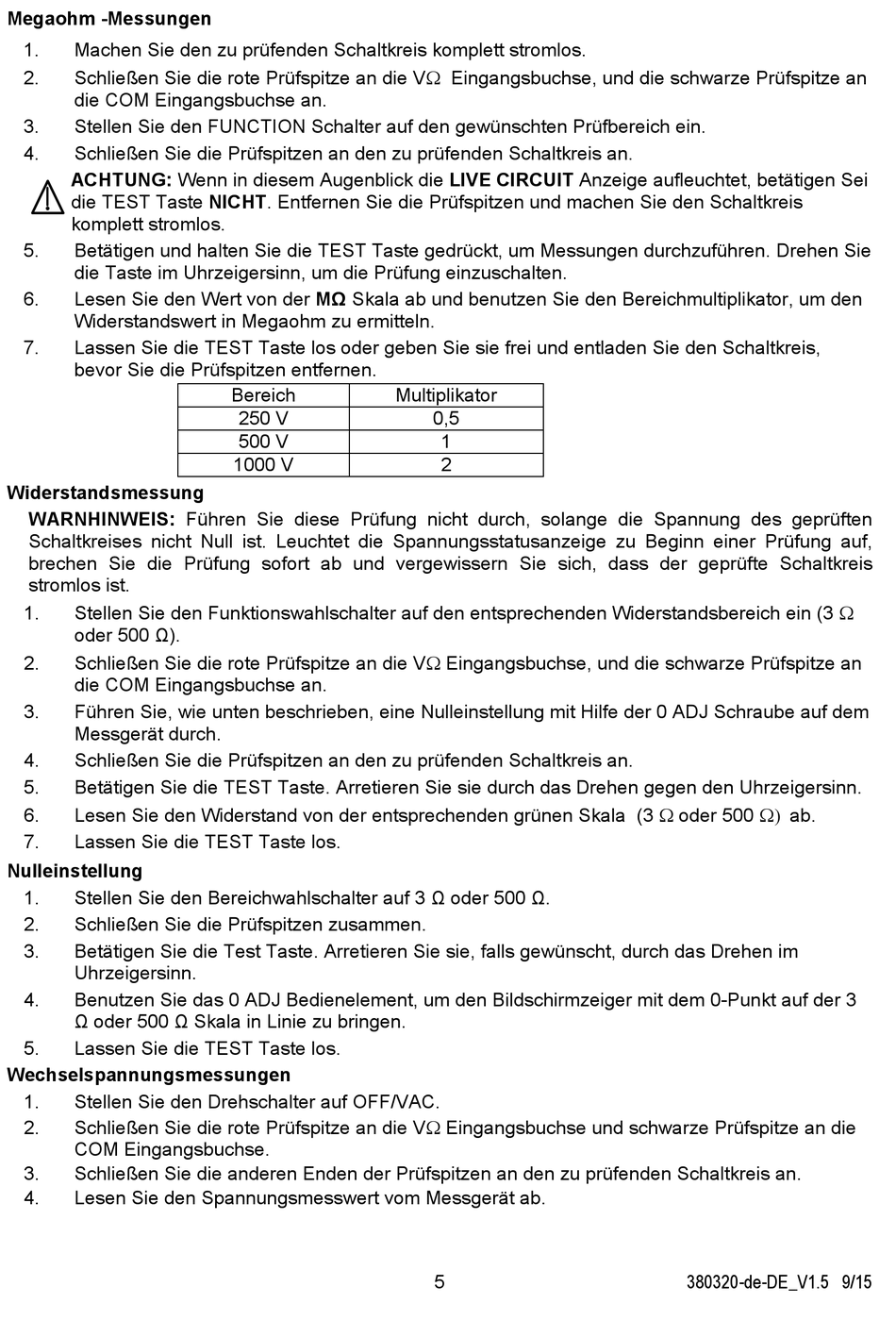

Megaohm -Messungen
1.
Machen Sie den zu prüfenden Schaltkreis komplett stromlos.
2.
Schließen Sie die rote Prüfspitze an die V Eingangsbuchse, und die schwarze Prüfspitze an
die COM Eingangsbuchse an.
3.
Stellen Sie den FUNCTION Schalter auf den gewünschten Prüfbereich ein.
4.
Schließen Sie die Prüfspitzen an den zu prüfenden Schaltkreis an.
ACHTUNG: Wenn in diesem Augenblick die LIVE CIRCUIT Anzeige aufleuchtet, betätigen Sei
die TEST Taste NICHT. Entfernen Sie die Prüfspitzen und machen Sie den Schaltkreis
komplett stromlos.
5.
Betätigen und halten Sie die TEST Taste gedrückt, um Messungen durchzuführen. Drehen Sie
die Taste im Uhrzeigersinn, um die Prüfung einzuschalten.
6.
Lesen Sie den Wert von der MΩ Skala ab und benutzen Sie den Bereichmultiplikator, um den
Widerstandswert in Megaohm zu ermitteln.
7.
Lassen Sie die TEST Taste los oder geben Sie sie frei und entladen Sie den Schaltkreis,
bevor Sie die Prüfspitzen entfernen.
Widerstandsmessung
WARNHINWEIS: Führen Sie diese Prüfung nicht durch, solange die Spannung des geprüften
Schaltkreises nicht Null ist. Leuchtet die Spannungsstatusanzeige zu Beginn einer Prüfung auf,
brechen Sie die Prüfung sofort ab und vergewissern Sie sich, dass der geprüfte Schaltkreis
stromlos ist.
Stellen Sie den Funktionswahlschalter auf den entsprechenden Widerstandsbereich ein (3
1.
oder 500 Ω).
2.
Schließen Sie die rote Prüfspitze an die V Eingangsbuchse, und die schwarze Prüfspitze an
die COM Eingangsbuchse an.
3.
Führen Sie, wie unten beschrieben, eine Nulleinstellung mit Hilfe der 0 ADJ Schraube auf dem
Messgerät durch.
4.
Schließen Sie die Prüfspitzen an den zu prüfenden Schaltkreis an.
5.
Betätigen Sie die TEST Taste. Arretieren Sie sie durch das Drehen gegen den Uhrzeigersinn.
Lesen Sie den Widerstand von der entsprechenden grünen Skala (3 oder 500 ab.
6.
7.
Lassen Sie die TEST Taste los.
Nulleinstellung
1.
Stellen Sie den Bereichwahlschalter auf 3 Ω oder 500 Ω.
2.
Schließen Sie die Prüfspitzen zusammen.
3.
Betätigen Sie die Test Taste. Arretieren Sie sie, falls gewünscht, durch das Drehen im
Uhrzeigersinn.
4.
Benutzen Sie das 0 ADJ Bedienelement, um den Bildschirmzeiger mit dem 0-Punkt auf der 3
Ω oder 500 Ω Skala in Linie zu bringen.
5.
Lassen Sie die TEST Taste los.
Wechselspannungsmessungen
1.
Stellen Sie den Drehschalter auf OFF/VAC.
2.
Schließen Sie die rote Prüfspitze an die V Eingangsbuchse und schwarze Prüfspitze an die
COM Eingangsbuchse.
3.
Schließen Sie die anderen Enden der Prüfspitzen an den zu prüfenden Schaltkreis an.
4.
Lesen Sie den Spannungsmesswert vom Messgerät ab.
Bereich
Multiplikator
250 V
500 V
1000 V
0,5
1
2
5
380320-de-DE_V1.5 9/15
