2. Bedienelemente und Anschlüsse
2.1 Vorbemerkung
Die nachfolgende Beschreibung der Bedienung umfaßt neben dem Grundgerät auch die Optionen Tuner-
und Phonokarte. Diese sind nicht in allen Ausführungen der V3NG eingebaut, jedoch jederzeit nachrüstbar.
2.2 Übersicht

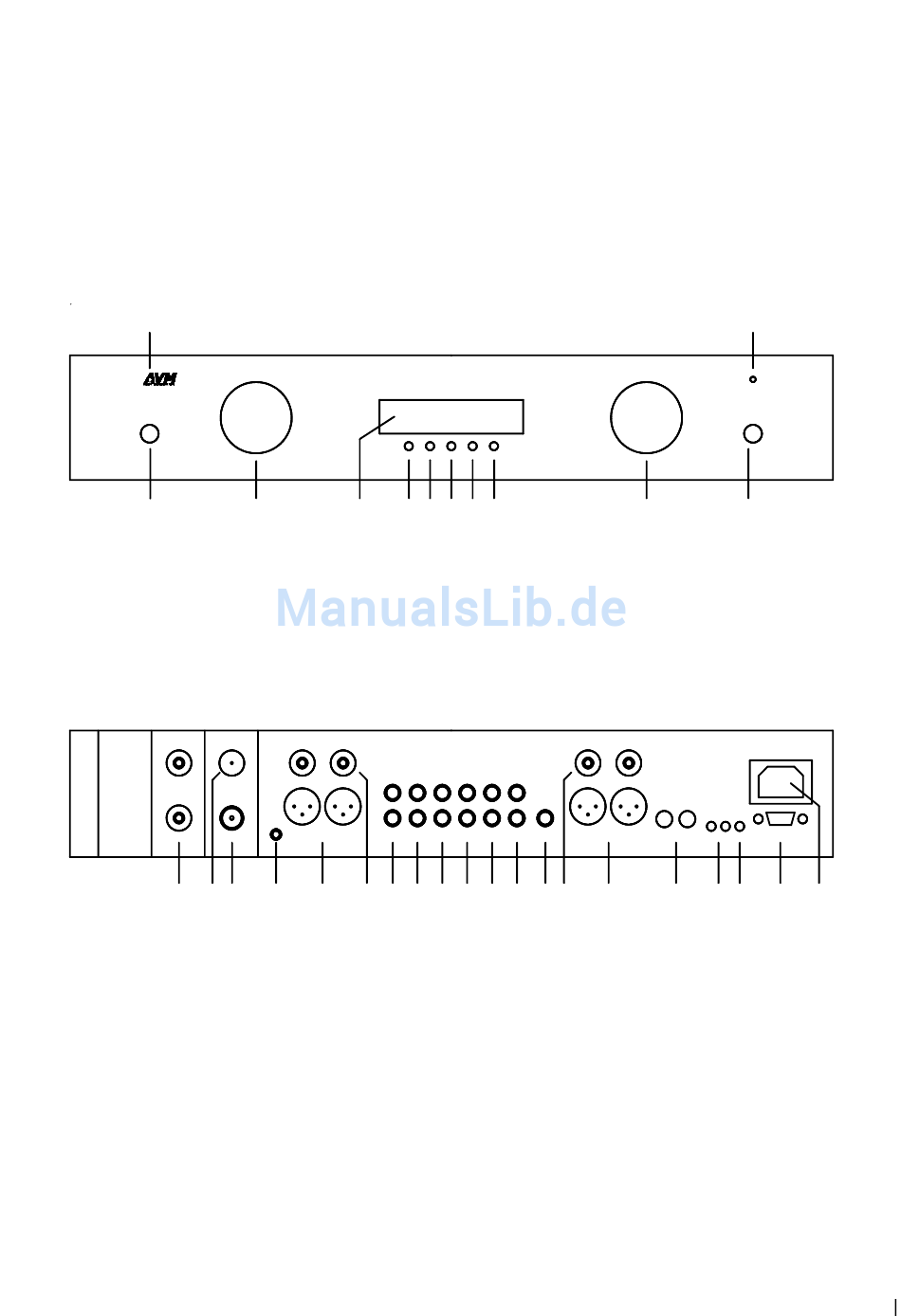

In dieser Anleitung befinden sich hinter den Bezeichnungen der einzelnen Elemente Nummern, die sich auf
die nachfolgenden Zeichnungen beziehen.
2.2.1 Front
1
PROGRAM
POWER
2
1
Betriebsanzeige-LED
2
Ein- / Abschalttaste
3
Programmwahlschalter
4
Anzeige
2.2.2 Rückwand
9
10
11
9
Anschluß für Plattenspieler (Option)
10 Antennenbuchse UKW (Option)
11 Antennenbuchse DAB (Option)
12 Erdanschluß für Plattenspieler
13 Eingang 1 (XLR)
14 Eingang 2
15 Eingang 3
16 Eingang 4
17 Tonbandeingang
18 Aufnahmeausgang
3
4
5a
5b
12
13
14
15
16
5c
5d
5e
5
Multifunktionsbedientasten
6
Lautstärkesteller
7
Kopfhöreranschluß
8
Infrarotempfänger
17
18
19
20
21
22
23
19 Prozessorausgang
20 Prozessoreingang
21 Mono-Ausgang
22 Hauptausgang 1 (Cinch)
23 Hauptausgang 2 (XLR)
24 Schaltausgänge
25 Interfaceanschluß (derzeit nicht benutzt)
26 Anschluß für externes Infrarotsignal
27 RS 232-Anschluß (derzeit nicht benutzt)
28 Netzanschluß
6
8
VOLUME
IR
PHONES
EVOLUTION
N E X T
G E N E R A T I O N
6
7
24
25
26
27
V3
28
