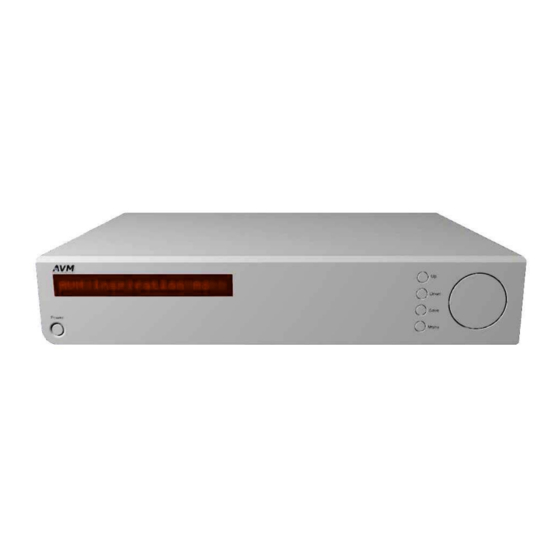

- Seite 1 Betriebsanleitung Vollverstärker inspiration a6...
-
Seite 2: Konformitätserklärung
Sehr geehrter Kunde, wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf des Vollverstärkers inspiration a6 entgegenbringen. Sie haben eine klanglich hervorragende, vielseitig einsetzbare HiFi-Komponente erworben. Verständlicherweise wollen Sie jetzt am liebsten gleich mit dem Musikhören loslegen. Trotzdem bitten wir Sie vorher um ein klein wenig Geduld. -
Seite 3: Inhaltsverzeichnis
Präambel Seite Inhaltsverzeichnis Konzept des inspiration a6 Mechanischer Aufbau Netzteil Hochpegelteil Leistungsendstufen Bedienelemente und Anschlüsse des inspiration a6 Vorbemerkung Der a6 in der Übersicht Aufstellung und Kühlung Netzanschluß Anschluß der Signalquellen Anschluß eines Recorders Anschluß von Klangprozessoren / Equalizern Anschluß der Lautsprecher Anschluß... -
Seite 4: Konzept Des Inspiration A6
AVM kein Selbstzweck, sondern dient ausschließlich der Optimierung von Klangqualität und Gebrauchstauglichkeit unserer Komponenten. Der inspiration a6 besitzt wenige Bedienelemente, die für den alltäglichen Gebrauch aber vollständig ausreichen (ein / aus, Quellenwahl, Einstellung der Lautstärke). Er bietet gleichzeitig eine Menge Komfortfunktionen (z.B.: Klangeinstellung, Vergabe individueller Namen für die Quellen, Pegelanpassung... -
Seite 6: Leistungsendstufen
Alle wichtigen Bauteile sind überdimensioniert. Die auf absolute Betriebssicherheit ausgelegte Elektronik, der Einsatz höchstwertiger Mechanikteile und unsere Zweijahresgarantie geben Ihnen die Sicherheit, lange Zeit ungetrübte Freude beim Musikgenuß mit Ihrer AVM-HiFi-Komponente zu haben. Die Endverstärkerschaltung des a6 berücksichtigt die Tatsache, daß Musik nicht aus reinen Dauer- Sinustönen besteht, sondern aus einer Folge von lauten und leisen Passagen. -
Seite 8: Bedienelemente Und Anschlüsse Des Inspiration A6
2. Bedienelemente und Anschlüsse des inspiration a6 2.1 Vorbemerkung Ihr Vollverstärker inspiration a6 ist eine sehr vielseitige HiFi- und Surround-Komponente. Seine umfangreichen Funktionen werden von Mikroprozessoren gesteuert und überwacht. Im Zuge der Produktverbesserung werden wir von Zeit zu Zeit Softwareupdates anbieten. Dadurch ergeben sich unter Umständen Änderungen in der Betriebsanleitung. -
Seite 10: Aufstellung Und Kühlung
2.3 Aufstellung und Kühlung Der a6 kann sich je nach geforderter Ausgangsleistung stark erwärmen. Daher ist es sehr wichtig, daß die Luftzufuhr von unten, sowie das Abströmen der erhitzten Luft nach hinten ungehindert möglich ist. Am besten ist eine möglichst freie Aufstellung. Beim Aufstellen auf Teppichboden sollten Sie darauf achten, daß die Füße des a6 nicht zu sehr einsinken (notfalls Pucks unterlegen) und nicht der Teppichflor die Luftströmung an der Kühlöffnung im Boden links vorne behindert. -
Seite 11: Anschluß Der Lautsprecher
2.8 Anschluß der Lautsprecher Verwenden Sie zum Anschluß der Lautsprecher an die Ausgangsklemmen (11, 25) des a6 nur Lautsprecherkabel guter Qualität und von ausreichendem Querschnitt. Lassen Sie sich in Zweifelsfällen das für Ihren Lautsprecher klanglich optimale Kabel von Ihrem Fachhändler empfehlen. Beachten Sie beim Anschluß... -
Seite 12: Bedienung Der Grundfunktionen
3. Bedienung der Grundfunktionen Alle Funktionen, die zum täglichen Musikhören mit dem a6 nötig sind, lassen sich mit den übersichtlichen Bedienelementen auf der Front handhaben. 3.1 Erstes Einschalten / Selbsttest Wenn der a6 stromlos war (Netzstecker gezogen, oder über den Netzschalter (37) abgeschaltet), erfolgt beim ersten Einschalten zunächst ein Selbsttest. -
Seite 14: Wahl Der Programmquelle
3.3 Wahl der Programmquelle Die Programmquelle können Sie durch ein- oder mehrmaliges Tippen der Tasten + (4) bzw. , (5) einstellen. Der Name der gewählten Quelle wird im Display angezeigt. 3.4 Lautstärkeeinstellung Der Drehsteller (8) auf der rechten Seite der Front ist als Multifunktionsbedienelement ausgelegt. In seiner Hauptfunktion wird mit ihm durch Drehen die Abhörlautstärke eingestellt. -
Seite 15: Menüsystem Des A6
4. Menüsystem des a6 4.1 Grundsätzliches Der a6 besitzt über die Grundfunktionen hinaus sehr viele Möglichkeiten der individuellen Anpassung an Ihre persönlichen Anforderungen. Diese weitergehenden Funktionen sind über ein Menü zugänglich, das über die Taster und den Drehsteller auf der Frontplatte bedienbar ist. Zum grundsätzlichen Verständnis hier zunächst ein paar Regeln für die Menüführung: Das Menü... -
Seite 17: Menüsystem Des A6 In Der Übersicht
9.1 service ID (Anzeige mit OK) 9.2 hardware scan (start mit OK) 9.3 remote control 9.3.1 avm system rc1/avm system rc2/philips standard rc5 9.4 factory setting (aufrufen mit OK) slot a (nur angeboten, wenn bestückt, vgl. Anleitung der betreffenden Baugruppe) slot b (nur angeboten, wenn bestückt, vgl. -
Seite 18: Details Zu Den Menüpunkten
4.3 Details zu den Menüpunkten setup system Dies ist eigentlich kein Menüpunkt, sondern erscheint als Hinweis auf die Betriebsart in der oberen Displayzeile, nachdem im Normalbetrieb zum ersten Mal die menu-Taste (7) gedrückt wurde. Erneuter Druck auf die menu-Taste (7) führt Sie wieder zurück zum Normalbetrieb. Wenn Sie Menüpunkte auswählen wollen, können Sie dies mit den Tasten + bzw. - Seite 19 HINWEIS: Wenn eine der Klangeinstellfunktionen aktiviert ist, erscheint im Normalbetrieb als Hinweis eine stilisierte Note in der Mitte der oberen Displayzeile. 2. set balance Mit dem Drehsteller (8) können Sie zum Ausgleich von Unsymmetrien die Balance im Bereich von 9 dB nach links oder rechts verschieben.
- Seite 21 6. input parameter... Hier können Sie jedem Eingang individuelle Eigenschaften zuweisen: 6.1 input name... 6.1.1 input name <Nr. des aktuellen Eingangs> select "<aktueller Name>"... wählen Sie mit den Tasten + bzw. , (4, 5) den Eingang an, dessen Namen Sie verändern wollen. Drücken Sie anschließend die ok-Taste (6).
- Seite 22 Philips-Fernbedienungen, die RC5-Code senden (Einstellung auf Gerät "amp", Code "000"). avm system rc2: AVM Systemfernbedienung mit Touchscreen (fragen Sie Ihren Händler). avm system rc1: AVM Standard-Systemfernbedienung (fragen Sie Ihren Händler). Nach Verlassen dieses Menüpunktes ist die eingestellte Fernbedienung gespeichert. Der a6 reagiert dann nur noch auf diese.
-
Seite 23: Fernbedienung Des A6
5. Fernbedienung des inspiration a6 (Option) Optional sind zwei Systemfernbedienungsgeber erhältlich, mit denen Sie die Funktionen des Vollverstärkers bequem vom Hörplatz aus bedienen können. Die gewünschte Funktion lösen Sie durch Drücken der entsprechenden Taste Fernbedienungsgeber aus. Weiteres entnehmen Bedienungsanleitung zur betreffenden Fernbedienung. -
Seite 24: Wenn Einmal Etwas Nicht Klappt
Wenn einmal etwas nicht klappt... Oft lassen sich vermeintliche Defekte auf Fehlbedienungen zurückführen, manchmal sind auch andere, am a6 angeschlossene Geräte für eine Fehlfunktion verantwortlich. Bevor Sie sich wegen eines Defektes an Ihren Fachhändler oder an uns wenden, bitten wir Sie, anhand der folgenden Liste zu prüfen, ob Sie die Fehlfunktion selbst beheben können. -
Seite 25: Garantiebestimmungen
Bestimmung zu ersetzen. Voraussetzungen für Ihren Garantieanspruch sind: 1. Das Gerät muß bei einem von AVM autorisierten Fachhändler gekauft worden sein. Geräte, die aus anderen Quellen stammen werden nicht, auch nicht kostenpflichtig, repariert. -
Seite 27: Technische Daten Inspiration A6
10. Technische Daten inspiration a6 Messwert Ausgang Ausgang pre out speaker out Eingangsempfindlichkeit Hochpegel 0,075 – 1,2 V (einstellbar) 0,075 – 1,2 V (einstellbar) (200W in 4 Ohm, 1 V an pre out) Eingangsimpedanz Hochpegel 4,7 kOhm 20 kOhm Processor 10 kOhm entfällt...
