AVM EVOLUTION A2 Nachtrag Zur Bedienungsanleitung

Nachtrag zur Bedienungsanleitung EVOLUTION A2
Sehr geehrter Kunde,

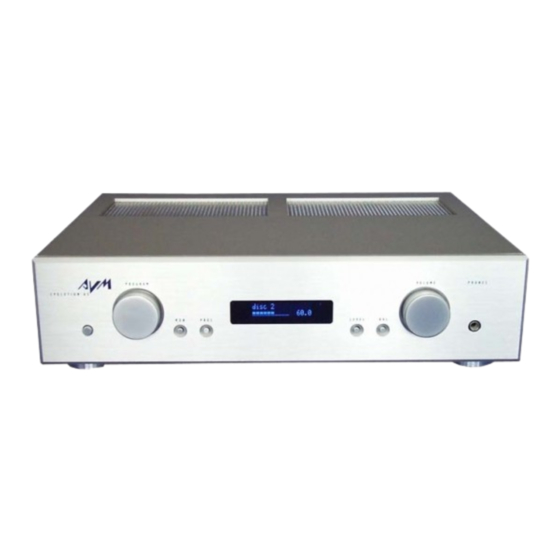

im Zuge der Produktpflege wurde die Bedienoberfläche des Vollverstärkers A2 an die in Vorbereitung
befindliche Systemfernbedienung an gepaßt und im Funktionsumfang erweitert. Dadurch ergeben
sich einige Änderungen der Betriebsanleitung, die wir hiermit ergänzen.
Anzeige:
Die Balkendarstellung bei der Einstellung von Lautstärke, Balance und Eingangsempfindlichkeit entfällt. Es
werden nur noch Zahlenwerte rechts oben im Display angezeigt.
Handbedienung:
Lautstärkeeinstellung: Die aktuelle Einstellung wird nicht durch eine Balkenanzeige, sondern nur noch
•
durch eine Ziffernanzeige im Display dargestellt.
Balanceeinstellung: Die Taste "BAL" auf der Gerätefront wurde um eine Position nach links gerückt.
•
Ihre Funktion bleibt unverändert erhalten. Die aktuelle Einstellung wird jedoch nicht durch eine
Balkenanzeige, sondern durch eine Ziffernanzeige im Display dargestellt.
Weitere Funktionen: Die Taste "LEVEL" wurde durch die Taste "MENU" ersetzt, weil der A2 nun außer
•
der Empfindlichkeitseinstellung noch einige Möglichkeiten mehr bietet. Durch wiederholtes Drücken
(ACHTUNG, Tastendrücke müssen innerhalb von 5 Sekunden ausgeführt werden) der Taste "MENU"
bietet Ihnen der A2 folgende Möglichkeiten:
"Input level" (einmaliges Drücken der Taste "MENU"). Zur Vermeidung von Lautstärkesprüngen
•
beim Umschalten kann für jeden Eingang die Empfindlichkeit individuell im Bereich -6 dB bis +15dB
angepaßt werden.
Und so geht's: Wählen Sie mit dem Programmwahlschalter "PROGRAM" eine mittellaute Quelle als
Referenz. Achten Sie darauf, daß die Funktionen "PROC" und "MON" deaktiviert sind. Stellen Sie
dann mit dem Lautstärkesteller "VOLUME" eine angenehme Abörlautstärke ein. Drücken Sie nun
einmal die Taste "MENU". Die untere Displayzeile zeigt den Schriftzug "input level". Wählen Sie nun
mit dem Drehschalter "PROGRAM" eine andere Quelle an und passen Sie deren Lautstärke mit
dem Drehregler "VOLUME" an die Lautstärke der vorher eingestellten Referenzquelle an. Durch
Hin- und Herschalten können Sie die Einstellungen vergleichen. Führen Sie diese Prozedur für alle
Signalquellen durch. Wenn Sie ein monitorfähiges Tonbandgerät besitzen, läßt sich dessen
Monitorpegel durch Betätigen der Taste "MON" ebenfalls anpassen. Gleiches gilt für
Klangprozessoren / Equalizer, die mittels der Taste "PROC" eingepegelt werden können.
Wenn alle Eingangsempfindlichkeiten zu Ihrer Zufriedenheit abgeglichen sind, verlassen Sie den
Menüpunkt durch erneutes Drücken der Taste "MENU". Die gewählten Einstellungen sind nun
gespeichert.
