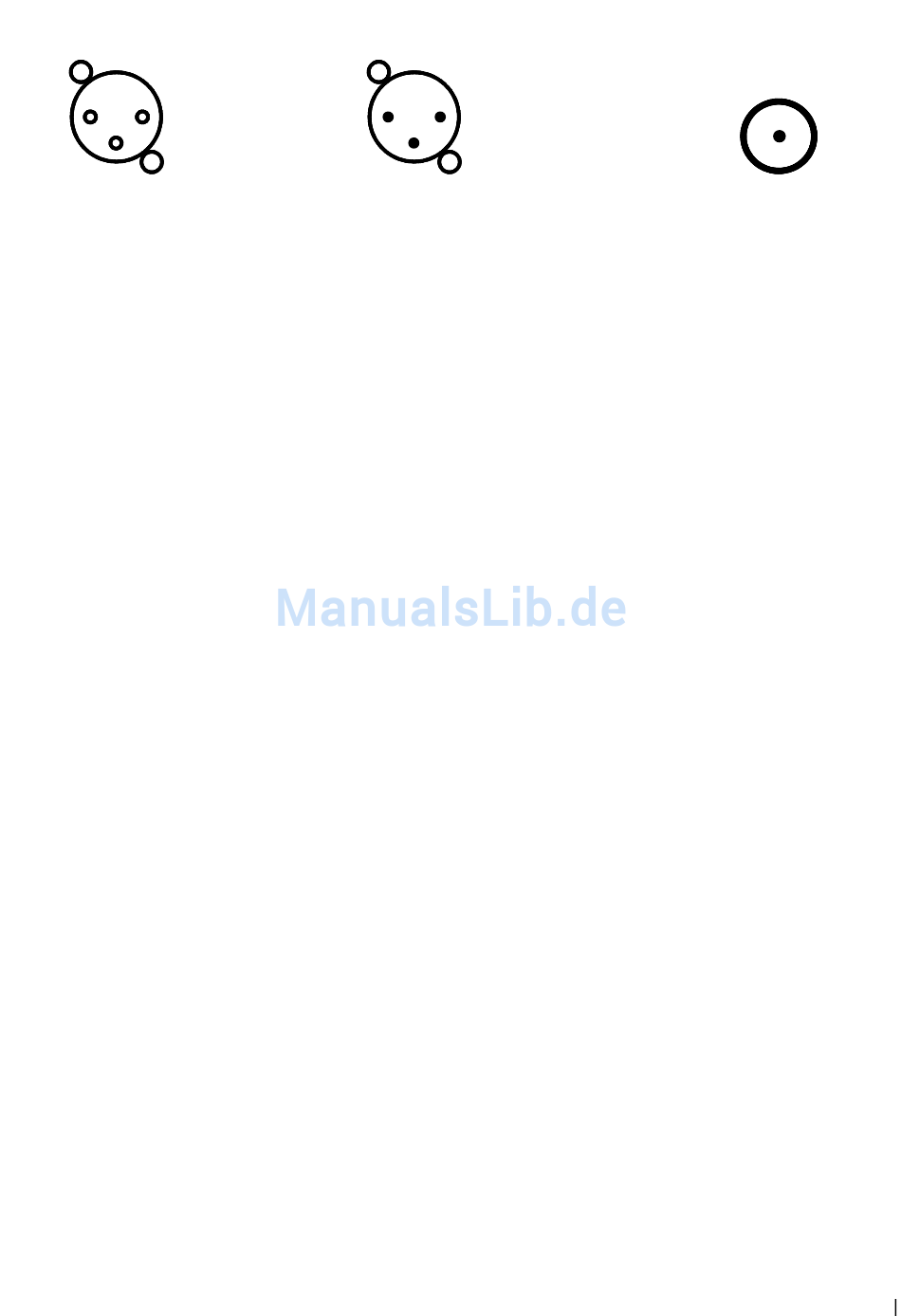

2.2.3 Buchsenbelegung
2
1
3
XLR-Eingang
1 = Masse (Schirm)
2 = nicht invertierender Eingang
3 = invertierender Eingang
2.3 Einbau von Steckkarten
Für den V3NG sind derzeit zwei Erweiterungskarten erhältlich: Eine Tunerkarte und eine Phonokarte. Eine
Digitalkarte ist in Vorbereitung. Hierfür sind auf der Rückwand drei Steckplätze vorhanden.
Der (von hinten gesehen) linke Steckplatz ist für die Phonokarte
•
Der (von hinten gesehen) mittlere Steckplatz ist für die Tunerkarte
•
Der (von hinten gesehen) rechte Steckplatz ist für die Digitalkarte (in Vorbereitung)
•
So gehen Sie vor: Entfernen Sie zunächst die Abdeckplatte (je eine Schraube oben und unten mit 2,5 mm
Inbus-Schlüssel herausdrehen). Führen Sie nun die zu installierende Karte in den Steckplatz ein und
drücken Sie fest. Befestigen Sie die Kartenrückwand mit 2 Inbus-Schrauben.
ACHTUNG: Vor der Installation muß der Netzstecker (28) herausgezogen werden, sonst können
Karten oder Vorstufe beim Einbau beschädigt werden.
HINWEIS: Die Stecker der einzelnen Karten sind unterschiedlich hoch angebracht. Daher paßt z.B. eine
Tunerkarte nicht in den Steckplatz der für die Phonokarte vorgesehen ist. Achten Sie daher bitte bei der
Installation darauf, daß sie die zu installierende Karte in den dafür vorgesehenen Steckplatz einstecken.
1
2
3
XLR-Ausgang
1 = Masse (Schirm)
2 = nicht invertierender Ausgang
3 = invertierender Ausgang
7
a
b
Schaltausgang
a = Masse
b = Schaltsignal
