Inhaltszusammenfassung für AVM OVATION A 6.2

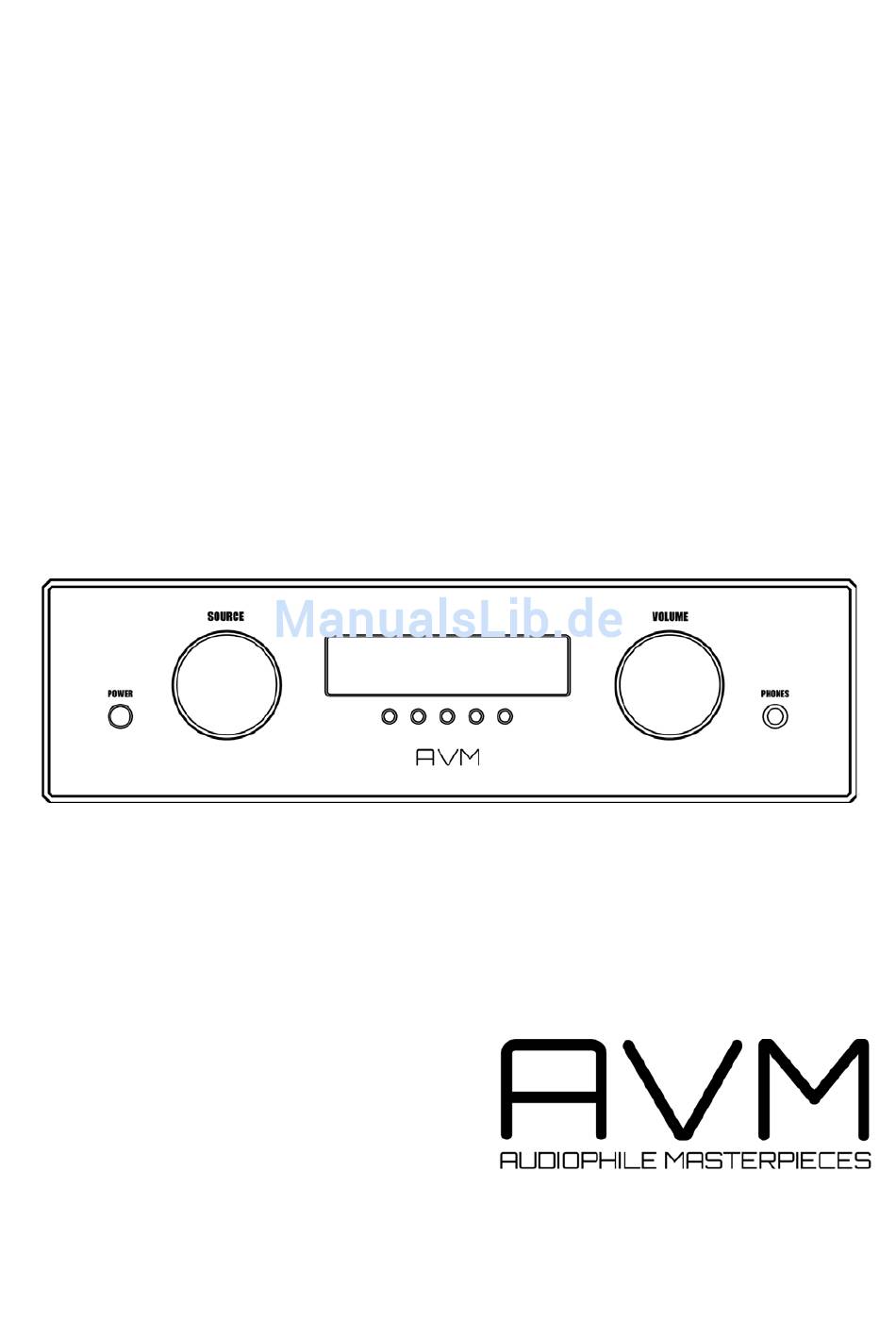

- Seite 1 Bedienungsanleitung OVATION A 6.2...
-
Seite 3: Konformitätserklärung
Herzlich willkommen! Wir freuen uns, dass Sie sich für ein Gerät von AVM entschieden haben und danken Ihnen für Ihr Vertrauen. Mit dem OVATION A 6.2 haben Sie eine klanglich hervorragende und vielseitig einsetzbare HiFi-Komponente mit weitreichendem Funktionsumfang erworben. Im Folgenden möchten wir Ihnen die Benutzung Ihres neuen OVATION Vollverstärkers auf umfassende Weise... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inbetriebnahme ......................... 5 Lieferumfang ....................... 5 Verpackungshinweis ....................5 Bedienelemente und Anschlüsse ................5 Inbetriebnahme ......................6 Netzanschluss ......................7 Anschluss von Signalquellen ..................7 Anschluss der Lautsprecher ..................7 Anschluss von Schaltspannungen ................8 Kopfhöreranschluss ....................8 Bedienung der Grundfunktionen ..................8 Gerät ein- / ausschalten ..................... -
Seite 5: Inbetriebnahme
1 Inbetriebnahme 1.1 Lieferumfang • OVATION A 6.2 Vollverstärker • Netzkabel • RC 3 Fernbedienung 1.2 Verpackungshinweis Die Verpackung des A 6.2 ist ein stabiles Flightcase. Sobald Sie das Gerät wieder einmal einpacken müssen, beachten Sie bitte die korrekte Positionierung. Der Boden der Verpackung ist nicht symmetrisch. -
Seite 6: Rückseite
1.3.2 Rückseite Eingang für ext. Infrarot-Steuersignal Analogeingänge Rechts (Cinch) Konfigurationsschnittstelle (Updates) Analogausgang Links (XLR) Link Analogausgang Rechts (XLR) Analogausgang Links (Cinch) Phasen-LED Analogausgang Rechts (Cinch) Schaltausgänge Lautsprecheranschluss Rechts Kaltgeräteanschluss Analogeingänge Links (XLR) Netzschalter Analogeingänge Rechts (XLR) Lautsprecheranschluss Links Analogeingänge Links (Cinch) 1.3.3 Belegung XLR-Anschlüsse, Infrarotempfänger und Schaltausgaänge 3,5mm stereo infrared input... -
Seite 7: Netzanschluss
Anstrahlung mit starken Halogenlampen beeinträchtigt wird. Der A 6.2 Vollverstärker sollte zudem auch nicht in direkter Heizungsnähe stehen – ebenso wenig in besonders feuchter Umgebung. 1.5 Netzanschluss Verbinden Sie das mitgelieferte Netzkabel mit dem Kaltgeräteanschluss (22) und stecken Sie es in eine Schukosteckdose. HINWEIS: Bitte lassen Sie das Gerät vorerst ausgeschaltet, bis Sie alle Kabelverbindungen zu der Anlage hergestellt haben. -
Seite 8: Anschluss Von Schaltspannungen
Belegung der Steuerbuchse finden Sie im Abschnitt 1.3.3. 1.8.2 Einschalten des Endverstärkers Sollten bei Ihnen ein AVM-Modell der PA- oder SD-Serie als separate Vorstufe zum Einsatz kommen, kann Ihr A 6.2 über das NF-Kabel ohne jegliche Klangbeeinflussung komfortabel ferneingeschaltet werden. -
Seite 9: Lautstärke
Funktion ist. 3 Erweiterte Einstellungen Ihr OVATION A 6.2 Verstärker besitzt über die Grundfunktionen hinaus eine Vielzahl an Möglichkeiten der individuellen Anpassung an Ihre persönlichen Anforderungen. Diese Funktionen sind über ein Menü zugänglich, das über die Menü-Tasten (4) unter dem Display bedienbar ist. -
Seite 10: Menüfunktionen
3.1 Menüfunktionen 3.1.1 Tone Control In Stellung BYPASS ist die Klangstellerelektronik deaktiviert (vorherige Einstellungen werden jedoch gespeichert). In Stellung ACTIVE ist die Klangstellerelektronik aktiv. Sie wird jedoch trotzdem deaktiviert, wenn eine neutrale Einstellung (Bass = 0, Treble= 0, Loudness = OFF) gewählt ist. -
Seite 11: Set Balance
Lauterdrehen ein allmählicher Übergang zum linearen Frequenzgang erfolgt. Damit diese Kompensation gut funktioniert, ist eine sorgfältige Einstellung nötig. Gehen Sie so vor: Wählen Sie im eine Quelle und stellen Sie eine moderate Abhörlautstärke ein. Gehen Sie dann in das Menü Loudness. Stellen Sie nun die Loudnesskurve (zur Auswahl stehen "off" und 9 Kurven) so ein, dass Ihnen das Klangbild ausgewogen und angenehm erscheint. - Seite 12 Mit den beiden linken Menü-Tasten 4a und 4b können Sie den gewünschten Setup-Punkt anwählen. Mit den beiden rechten Menü-Tasten 4d und 4e nehmen Sie die gewünschte Einstellung vor. Mit einem Druck auf die Taste EXIT kann das Personal Setup Menü wieder verlassen werden.
-
Seite 13: Reset (Werkseinstellungen)
Klangsteller sind abgeschaltet, unabhängig davon, ob Sie die Lautstärke der anderen Eingänge oder deren Klangeinstellung oder Balanceeinstellung ändern. Bei einer Surround-Anlage z.B. wird die Einpegelung aller Kanäle, sowie das Bass- Management an einem entsprechenden Decoder vorgenommen. Diese Einstellung darf nicht verändert werden, da ansonsten die Balance der Kanäle untereinander nicht aufrecht erhalten bleibt. -
Seite 14: Anhang
5 Anhang 5.1 Pflege des Gehäuses Oberfläche und Druck des Gehäuses sind weitgehend kratzfest. Es kann mit milder Seifenlauge oder einem Glasreiniger und einem weichen, nicht fusselnden Staubtuch gereinigt werden. ACHTUNG: Beim Reinigen darf keinesfalls Flüssigkeit in das Gehäuseinnere gelangen. Zudem sollte vor dem feuchten Abwischen aus Sicherheitsgründen das Netzkabel gezogen werden. - Seite 15 Bestimmung zu ersetzen. Voraussetzungen für Ihren Garantieanspruch sind: 1. Das Gerät muss bei einem von AVM autorisierten Fachhändler gekauft worden sein. Geräte, die aus anderen Quellen stammen werden nicht, auch nicht kostenpflichtig, repariert. 2. Die Garantieregistrierung erfolgt über unsere Website: www.avm.audio.
-
Seite 16: Technische Daten
5.4 Technische Daten 5.5 Endstufe Eingangsempfindlichkeit (25W/4 Ohm) 41 mV (12,5 –125 mV einstellbar) Eingangsimpedanz Hochpegel Cinch/XLR 10/3,4 kOhm Frequenzgang > 100 kHz Klirrfaktor < 0,025% Dämpfungsfaktor >200 Leistung 2 x 325 Watt (4 Ω) / 2 x 190 Watt (8 Ω) 5.6 Vorstufe Frequenzgang >...
