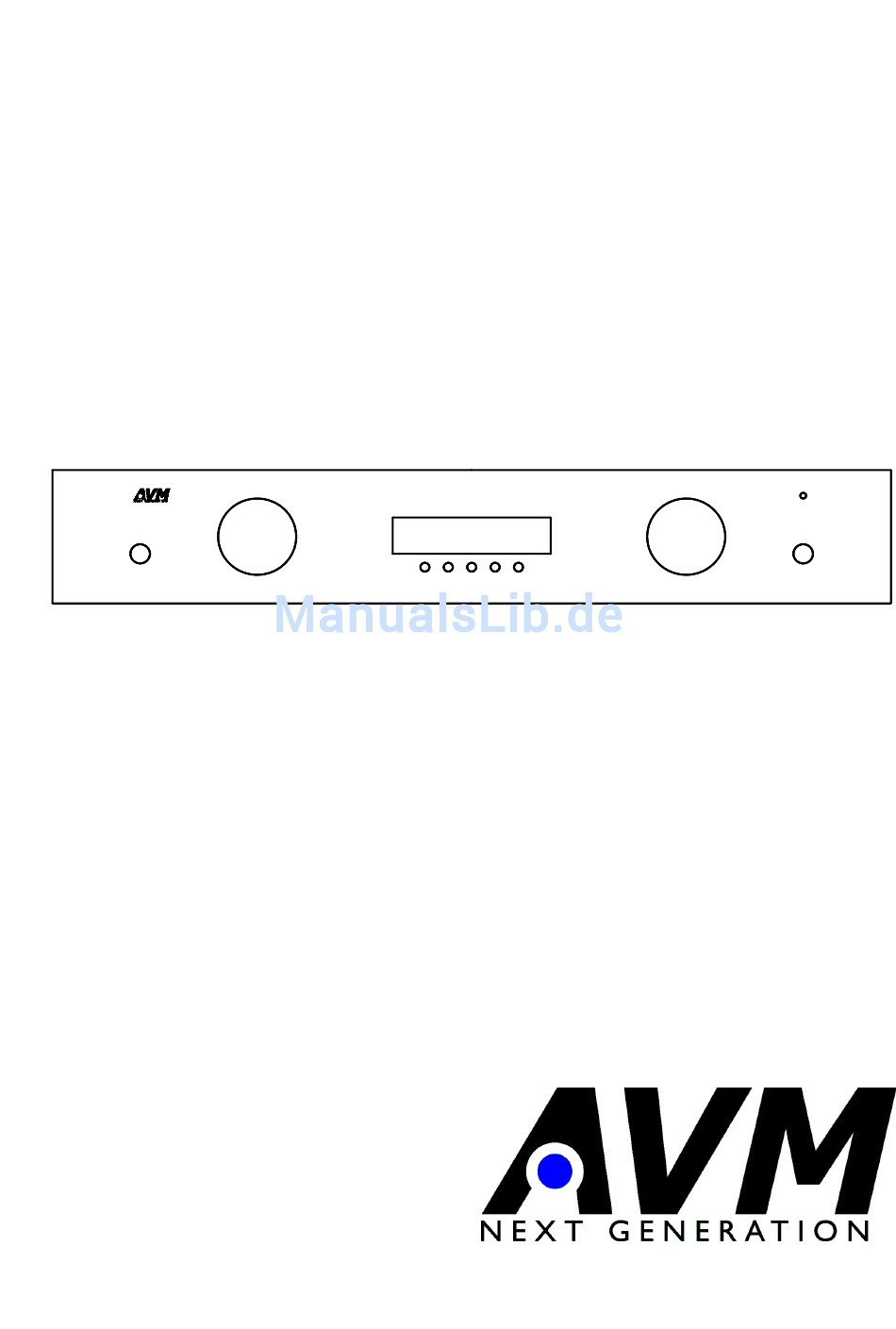

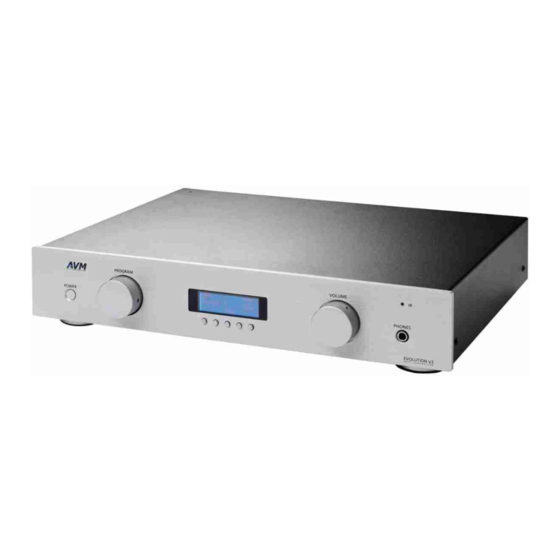

- Seite 1 Betriebsanleitung EVOLUTION V3NG PROGRAM VOLUME POWER PHONES EVOLUTION N E X T G E N E R A T I O N...
-
Seite 2: Konformitätserklärung
Sehr geehrter Kunde, wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf des EVOLUTION V3NG entgegenbringen. Sie haben einen klanglich hervorragenden, vielseitig einsetzbaren Vorverstärker erworben. Verständlicherweise wollen Sie jetzt am liebsten gleich mit dem Musik hören loslegen. Trotzdem bitten wir Sie vorher um ein klein wenig Geduld. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 4. Erweiterte Einstellungen 4.1 Empfangsart FM/DAB Vorwort 4.2 RDS-Display 4.3 Scanmode 4.4 Mode Inhaltsverzeichnis 4.5 DAB-Antenne 4.6 FM-Antenne 1. Gerätekonzept 4.7 Tone 1.1 Mechanischer Aufbau 4.8 Bass 1.2 Schaltungstechnik d. Vorverstärkers 4 4.9 Treble 1.3 Tunerkarte 4.10 Loudness 1.4 Phonokarte 4.11 Balance 4.12 Name 2. -
Seite 4: Gerätekonzept
Komponenten beim Lesen auslassen. 1. Gerätekonzept Der EVOLUTION V3NG besitzt wenige Bedienelemente, die für den alltäglichen Gebrauch aber vollständig ausreichen (ein / aus, Quellenwahl, Einstellung der Lautstärke und Tunerfunktionen). Er bietet gleichzeitig eine Menge Komfortfunktionen (z.B.: Klangeinstellung, Vergabe individueller Namen für die Quellen, Pegelanpassung und vieles mehr) die über ein intuitiv bedienbares Menü... -
Seite 5: Tunerkarte
1.3 Tunerkarte (Option) Der Tuner des V3NG empfängt analoges UKW und über einen zweiten Antenneneingang auch DAB. Durch seine hohe Empfindlichkeit kann der Tuner in vielen Fällen mit einer Zimmerantenne betrieben werden. Gleichzeitig ist das Frontend so übersteuerungsfest, daß bei Kabelbetrieb keine klangschädigende Übersteuerung auftritt. -
Seite 6: Bedienelemente Und Anschlüsse
2. Bedienelemente und Anschlüsse 2.1 Vorbemerkung Die nachfolgende Beschreibung der Bedienung umfaßt neben dem Grundgerät auch die Optionen Tuner- und Phonokarte. Diese sind nicht in allen Ausführungen der V3NG eingebaut, jedoch jederzeit nachrüstbar. 2.2 Übersicht In dieser Anleitung befinden sich hinter den Bezeichnungen der einzelnen Elemente Nummern, die sich auf die nachfolgenden Zeichnungen beziehen. -
Seite 7: Buchsenbelegung
2.2.3 Buchsenbelegung XLR-Eingang XLR-Ausgang Schaltausgang 1 = Masse (Schirm) 1 = Masse (Schirm) a = Masse 2 = nicht invertierender Eingang 2 = nicht invertierender Ausgang b = Schaltsignal 3 = invertierender Eingang 3 = invertierender Ausgang 2.3 Einbau von Steckkarten Für den V3NG sind derzeit zwei Erweiterungskarten erhältlich: Eine Tunerkarte und eine Phonokarte. -
Seite 8: Anpassung Der Phonokarte
2.4 Anpassung der Phonokarte Die Phonokarte läßt sich individuell an Ihren Tonabnehmer anpassen. Bevor eine Phonokarte installiert wird, muß sie daher zunächst konfiguriert werden. Die Einstellung erfolgt über die auf der Karte vorhandenen Schalter. Einstellbar sind die Art des Tonabnehmers (MM oder MC), die Abschlußimpedanz und die Empfindlichkeit. -
Seite 9: Aufstellung Und Kühlung
2.5 Aufstellung und Kühlung Der V3NG erzeugt im Betrieb nicht viel Wärme. Aufstellung im Rack ist so problemlos möglich. Bei Unterbringung in einem Schrank achten Sie bitte darauf, daß die Luft um das Gerät ungehindert zirkulieren kann. Wir empfehlen Ihnen außerdem einen Aufstellungsort zu wählen, der vor direkter Sonneneinstrahlung geschützt ist, damit Sie die Anzeigen gut ablesen können und die Wirkung der Fernbedienung nicht durch extrem helles Sonnenlicht bzw. -
Seite 10: Betrieb Mit Subwoofer
2.11 Betrieb mit Subwoofer 2.11.1 Passiver Subwoofer (vgl auch EXPERT 17/21 auf Seite 19) Zum Anschluß benötigen Sie einen Endverstärker, der den Subwoofer mit Leistung versorgt. Dieser Endverstärker wird am Monoausgang (21) des V3NG angeschlossen. Der Endverstärker benötigt einen regelbaren Eingang, um den Schallpegel des Subwoofers an den Pegel der Satellitenboxen anzugleichen. Wenn Sie sehr kleine Satelliten benutzen, können diese durch Tiefbässe (die ja der Subwoofer übertragen soll) gestört werden. -
Seite 11: Bedienung Der Grundfunktionen
3. Bedienung der Grundfunktionen 3.1 Erstes Einschalten / Selbsttest Wenn der V3NG stromlos war (Netzstecker gezogen), erfolgt beim ersten Einschalten zunächst ein Selbsttest. Das Gerät überprüft Konfiguration und Funktionsfähigkeit der eingebauten Module. Bei Ausführungen mit DAB-Tuner (Option) wird das gesamte DAB-Band nach empfangbaren Sendern abgesucht. -
Seite 12: Bedienung Des Tuners
3.5 Bedienung des Tuners (nicht in allen Versionen eingebaut) Wenn der eingebaute Tuner gewählt ist, können Sie dessen Grundfunktionen mit den 5 Tasten (5a – 5f) unter dem Display bedienen. Erweiterte Einstellungen (RDS-Anzeige, mono/stereo, Suchlaufart) sind über das Menü möglich. Vgl. Kapitel 4. 3.5.1 Sendersuchlauf / manuelle Sendereinstellung Je nachdem, ob der Suchlaufmodus auf manuell oder automatisch eingestellt wurde (vgl. -
Seite 13: Erweiterte Einstellungen
4. Erweiterte Einstellungen Der V3NG besitzt über die Grundfunktionen hinaus sehr viele Möglichkeiten der individuellen Anpassung an Ihre persönlichen Anforderungen. Diese Funktionen sind über ein Menü zugänglich, das über die Taster (5) unter dem Display (4) bedienbar ist. Die mittlere Taste (5c) ist im Display mit "MENU" beschriftet. Durch kurzes Drücken gelangen Sie ins Menü. -
Seite 14: Bass
4.8 Bass Hier läßt sich die Tieftonwiedergabe von –10 bis +18 einstellen. 4.9 Treble Hier läßt sich die Hochtonwiedergabe von –14 bis +14 einstellen. 4.10 Loudness Beim leisen Musik hören entsteht oft der Eindruck eines flachen, unbrillanten Klangs. Dies ist durch eine Eigenschaft des menschlichen Ohres bedingt: Bei leisen Geräuschen wird die Empfindlichkeit für die Mitten erhöht. -
Seite 15: Processor
4.13 Processor Ein- / Ausschalten ("on" / "off") der Prozessorfunktion. Vgl. auch Kapitel 2.9 und 2.11 Wenn der Prozessor aktiviert wird, beeinflußt er nur die Ausgangssignale an den Lautsprecherausgängen. Das Tonbandaufnahmesignal an der Buchse "tape out" bleibt unbeeinflußt. Die Aktivierung des Prozessorbetriebs wird durch den Schriftzug "PROC"... -
Seite 16: Fernbedienung
5. Fernbedienung Optional sind zwei Systemfernbedienungsgeber (AVM RC3NG und AVM RC1) erhältlich, mit denen Sie die Funktionen des V3NG bequem vom Hörplatz aus bedienen können. HINWEIS: Richten Sie den Geber immer auf die Gerätefront, wo der Empfänger (8) sitzt. 6. Pflege des Gehäuses Oberfläche und Druck des Gehäuses sind weitgehend kratzfest. -
Seite 17: Garantiebestimmungen
Bestimmung zu ersetzen. Voraussetzungen für Ihren Garantieanspruch sind: 1. Das Gerät muß bei einem von AVM autorisierten Fachhändler gekauft worden sein. Geräte, die aus anderen Quellen stammen werden nicht, auch nicht kostenpflichtig, repariert. -
Seite 18: Technische Daten
9. Technische Daten EVOLUTION V3NG Verstärker Eingangsempfindlichkeit 33 mV – 560 mV ( einstellbar) Eingangsimpedanz Hochpegel XLR 10 kOhm Eingangsimpedanz Hochpegel Cinch 6,8 kOhm Eingangsimpedanz Processor 4,7 kOhm Störabstand 98 dB / 101 dB(A) Frequenzgang < 5 Hz - > 100 kHz Phonoentzerrung gem. -
Seite 19: Anhang
10. Anhang 10.1 Expertsetup Um dem Anwender die Bedienung des V3NG zu vereinfachen, lassen sich viele Einstellungen im Expert setup vornehmen. Nachdem diese Einstellungen erledigt sind, können die betreffenden Menüpunkte gesperrt werden. So wird verhindert, daß vorgenommenen Einstellungen versehentlich geändert werden. ) auf standby Schalten Sie zum Aufrufen des Expertsetup den V3NG mit dem POWER-Taster (2 .
