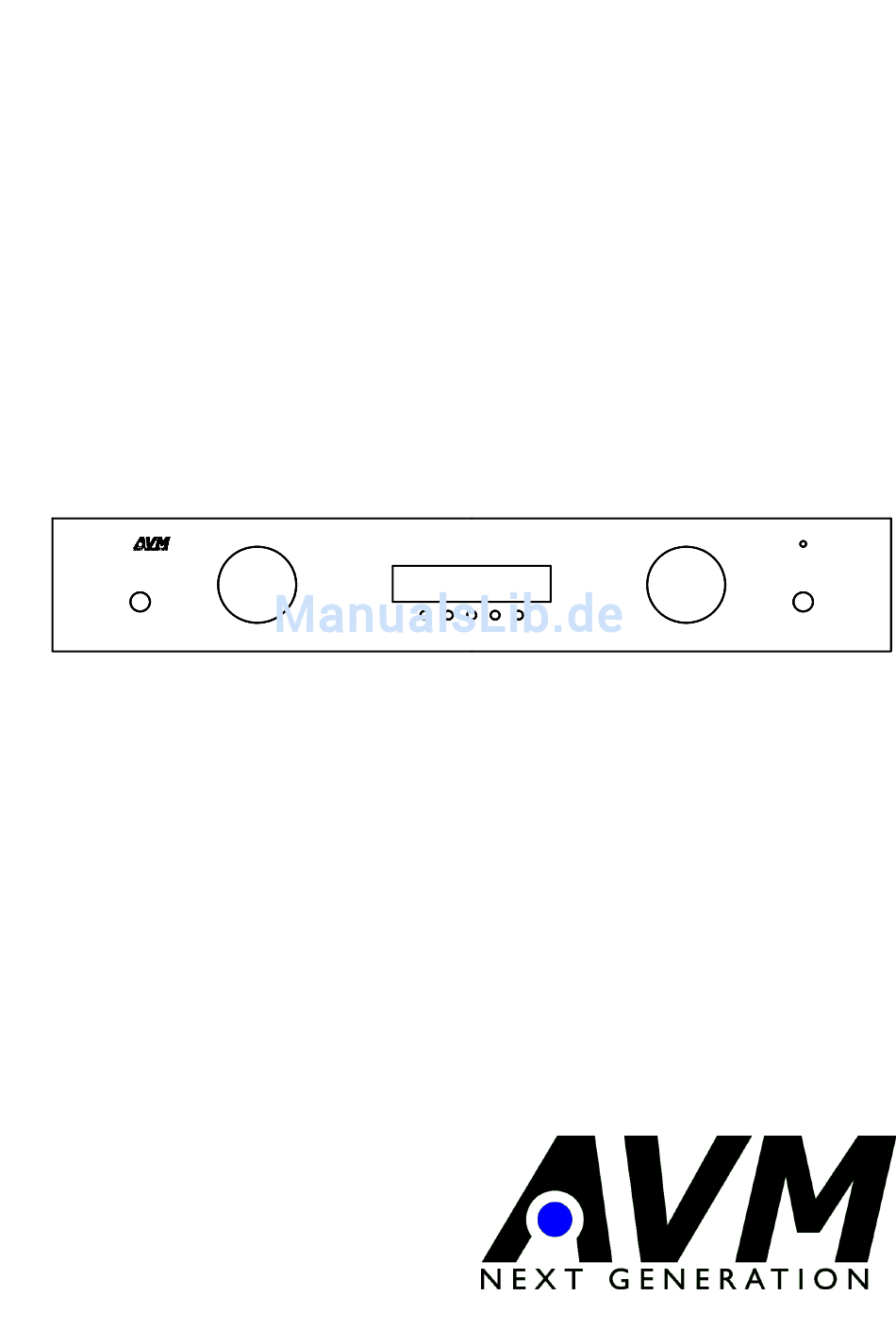

- Seite 1 Betriebsanleitung EVOLUTION A3NG PROGRAM VOLUME POWER PHONES EVOLUTION N E X T G E N E R A T I O N...
-
Seite 2: Konformitätserklärung
Sehr geehrter Kunde, wir danken Ihnen für das Vertrauen, das Sie uns mit dem Kauf des EVOLUTION A3NG entgegenbringen. Sie haben einen klanglich hervorragenden, vielseitig einsetzbaren Vollverstärker erworben. Verständlicherweise wollen Sie jetzt am liebsten gleich mit dem Musik hören loslegen. Trotzdem bitten wir Sie vorher um ein klein wenig Geduld. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 4. Erweiterte Einstellungen 4.1 Empfangsart FM/DAB Vorwort 4.2 RDS-Display 4.3 Scanmode 4.4 Mode Inhaltsverzeichnis 4.5 DAB-Antenne 4.6 FM-Antenne 1. Gerätekonzept 4.7 Tone 1.1 Mechanischer Aufbau 4.8 Bass 1.2. Schaltungstechnik d. Vorverstärkers 4 4.9 Treble 1.3 Leistungsverstärker 4.10 Loudness 1.4 Tunerkarte 4.11 Balance 1.5 Phonokarte 4.12 Name... -
Seite 4: Gerätekonzept
Komponenten beim Lesen auslassen. 1. Gerätekonzept Der EVOLUTION A3NG besitzt wenige Bedienelemente, die für den alltäglichen Gebrauch aber vollständig ausreichen (ein / aus, Quellenwahl, Einstellung der Lautstärke und Tunerfunktionen). Er bietet gleichzeitig eine Menge Komfortfunktionen (z.B.: Klangeinstellung, Vergabe individueller Namen für die Quellen, Pegelanpassung und vieles mehr) die über ein intuitiv bedienbares Menü... -
Seite 5: Leistungsverstärker
1.3 Leistungsverstärker Breitbandigkeit, Verzerrungsarmut, geringer Rauschpegel hoher Dämpfungsfaktor sind Entwicklungsziele, die wir mit der Endverstärkerschaltung des A3NG realisiert haben. Darüber hinaus sind Schutz gegen Kurzschluß und Übertemperatur selbstverständliche Eigenschaften, welche die Schaltung im Sinne größter Betriebssicherheit mitbringen muß. Für die beim A3NG angestrebte Leistungsklasse haben wir eine integrierte Schaltung gefunden, in der alle diese Eigenschaften in idealer Weise vereint sind. -
Seite 6: Bedienelemente Und Anschlüsse
2. Bedienelemente und Anschlüsse 2.1 Vorbemerkung Die nachfolgende Beschreibung der Bedienung umfaßt neben dem Grundgerät auch die Optionen Tuner- und Phonokarte. Diese sind nicht in allen Ausführungen der A3NG eingebaut, jedoch jederzeit nachrüstbar. 2.2 Übersicht In dieser Anleitung befinden sich hinter den Bezeichnungen der einzelnen Elemente Nummern, die sich auf die nachfolgenden Zeichnungen beziehen. -
Seite 7: Buchsenbelegung
2.2.3 Buchsenbelegung XLR-Eingang XLR-Ausgang Schaltausgang 1 = Masse (Schirm) 1 = Masse (Schirm) a = Masse 2 = nicht invertierender Eingang 2 = nicht invertierender Ausgang b = Schaltsignal 3 = invertierender Eingang 3 = invertierender Ausgang 2.3 Einbau von Steckkarten Für den A3NG sind derzeit zwei Erweiterungskarten erhältlich: Eine Tunerkarte und eine Phonokarte. -
Seite 8: Anpassung Der Phonokarte
2.4 Anpassung der Phonokarte Die Phonokarte läßt sich individuell an Ihren Tonabnehmer anpassen. Bevor eine Phonokarte installiert wird, muß sie daher zunächst konfiguriert werden. Die Einstellung erfolgt über die auf der Karte vorhandenen Schalter. Einstellbar sind die Art des Tonabnehmers (MM oder MC), die Abschlußimpedanz und die Empfindlichkeit. -
Seite 9: Aufstellung Und Kühlung
2.5 Aufstellung und Kühlung Die Kühlöffnungen in Boden und Deckel des A3NG gewährleisten ausreichende Wärmeabfuhr, wenn das Gerät frei aufgestellt ist. Aufstellung im Rack ist problemlos möglich, sofern der über dem Gerät befindliche Fachboden mindestens 5 cm Abstand vom Gerätedeckel hat. Bei Unterbringung in einem Schrank achten Sie bitte darauf, daß... -
Seite 10: Bi-Amping
2.10.1 Bi-Amping Viele Lautsprecher besitzen die Möglichkeit für Bass und Mittel-/ Hochtonbereich getrennte Endstufen anzuschließen (Bi-Amping-Betrieb). Im Fall des A3NG empfehlen wir, die Zusatzendstufen für den Bassbereich zu verwenden und die internen Endstufen am Mittel-/ Hochtonbereich der Lautsprecher anzuschliessen. Die Abbildung wird dadurch noch klarer definiert und gewinnt deutlich an Dynamik, weil die internen Endstufen des A3NG nicht durch die energiereichen Bassimpulse belastet werden. -
Seite 11: Betrieb Mit Subwoofer
2.11 Betrieb mit Subwoofer 2.11.1 Passiver Subwoofer (vgl auch EXPERT 17/21 auf Seite 19) Zum Anschluß benötigen Sie einen Endverstärker, der den Subwoofer mit Leistung versorgt. Dieser Endverstärker wird am Monoausgang (21) des A3NG angeschlossen. Der Endverstärker benötigt einen regelbaren Eingang, um den Schallpegel des Subwoofers an den Pegel der Satellitenboxen anzugleichen. Wenn Sie sehr kleine Satelliten benutzen, können diese durch Tiefbässe (die ja der Subwoofer übertragen soll) gestört werden. -
Seite 12: Bedienung Der Grundfunktionen
3. Bedienung der Grundfunktionen 3.1 Erstes Einschalten / Selbsttest Wenn der A3NG stromlos war (Netzstecker gezogen), erfolgt beim ersten Einschalten zunächst ein Selbsttest. Das Gerät überprüft Konfiguration und Funktionsfähigkeit der eingebauten Module. Bei Ausführungen mit DAB-Tuner (Option) wird das gesamte DAB-Band nach empfangbaren Sendern abgesucht. -
Seite 13: Bedienung Des Tuners
3.5 Bedienung des Tuners (nicht in allen Versionen eingebaut) Wenn der eingebaute Tuner gewählt ist, können Sie dessen Grundfunktionen mit den 5 Tasten (5a – 5f) unter dem Display bedienen. Erweiterte Einstellungen (RDS-Anzeige, mono/stereo, Suchlaufart) sind über das Menü möglich. Vgl. Kapitel 4. 3.5.1 Sendersuchlauf / manuelle Sendereinstellung Je nachdem, ob der Suchlaufmodus auf manuell oder automatisch eingestellt wurde (vgl. -
Seite 14: Erweiterte Einstellungen
4. Erweiterte Einstellungen Der A3NG besitzt über die Grundfunktionen hinaus sehr viele Möglichkeiten der individuellen Anpassung an Ihre persönlichen Anforderungen. Diese Funktionen sind über ein Menü zugänglich, das über die Taster (5) unter dem Display (4) bedienbar ist. Die mittlere Taste (5c) ist im Display mit "MENU" beschriftet. Durch kurzes Drücken gelangen Sie ins Menü. -
Seite 15: Bass
4.8 Bass Hier läßt sich die Tieftonwiedergabe von –10 bis +18 einstellen. 4.9 Treble Hier läßt sich die Hochtonwiedergabe von –14 bis +14 einstellen. 4.10 Loudness Beim leisen Musik hören entsteht oft der Eindruck eines flachen, unbrillanten Klangs. Dies ist durch eine Eigenschaft des menschlichen Ohres bedingt: Bei leisen Geräuschen wird die Empfindlichkeit für die Mitten erhöht. -
Seite 16: Processor
4.13 Processor Ein- / Ausschalten ("on" / "off") der Prozessorfunktion. Vgl. auch Kapitel 2.9 und 2.11 Wenn der Prozessor aktiviert wird, beeinflußt er nur die Ausgangssignale an den Lautsprecherausgängen. Das Tonbandaufnahmesignal an der Buchse "tape out" bleibt unbeeinflußt. Die Aktivierung des Prozessorbetriebs wird durch den Schriftzug "PROC"... -
Seite 17: Fernbedienung
5. Fernbedienung Optional sind zwei Systemfernbedienungsgeber (AVM RC3NG und AVM RC1) erhältlich, mit denen Sie die Funktionen des A3NG bequem vom Hörplatz aus bedienen können. HINWEIS: Richten Sie den Geber immer auf die Gerätefront, wo der Empfänger (8) sitzt. 6. Pflege des Gehäuses Oberfläche und Druck des Gehäuses sind weitgehend kratzfest. -
Seite 18: Garantiebestimmungen
Bestimmung zu ersetzen. Voraussetzungen für Ihren Garantieanspruch sind: 1. Das Gerät muß bei einem von AVM autorisierten Fachhändler gekauft worden sein. Geräte, die aus anderen Quellen stammen werden nicht, auch nicht kostenpflichtig, repariert. -
Seite 19: Technische Daten
9. Technische Daten EVOLUTION A3NG Verstärker Eingangsempfindlichkeit (25 W/4 Ohm) 20 mV – 350 mV ( einstellbar) Eingangsimpedanz Hochpegel XLR 10 kOhm Eingangsimpedanz Hochpegel Cinch 6,8 kOhm Eingangsimpedanz Processor 4,7 kOhm Störabstand 97 dB / 100 dB(A) Frequenzgang < 5 Hz - > 200 kHz Phonoentzerrung gem. -
Seite 20: Anhang
10. Anhang 10.1 Expertsetup Um dem Anwender die Bedienung des A3NG zu vereinfachen, lassen sich viele Einstellungen im Expert setup vornehmen. Nachdem diese Einstellungen erledigt sind, können die betreffenden Menüpunkte gesperrt werden. So wird verhindert, daß vorgenommenen Einstellungen versehentlich geändert werden. ) auf standby Schalten Sie zum Aufrufen des Expertsetup den A3NG mit dem POWER-Taster (2 .
