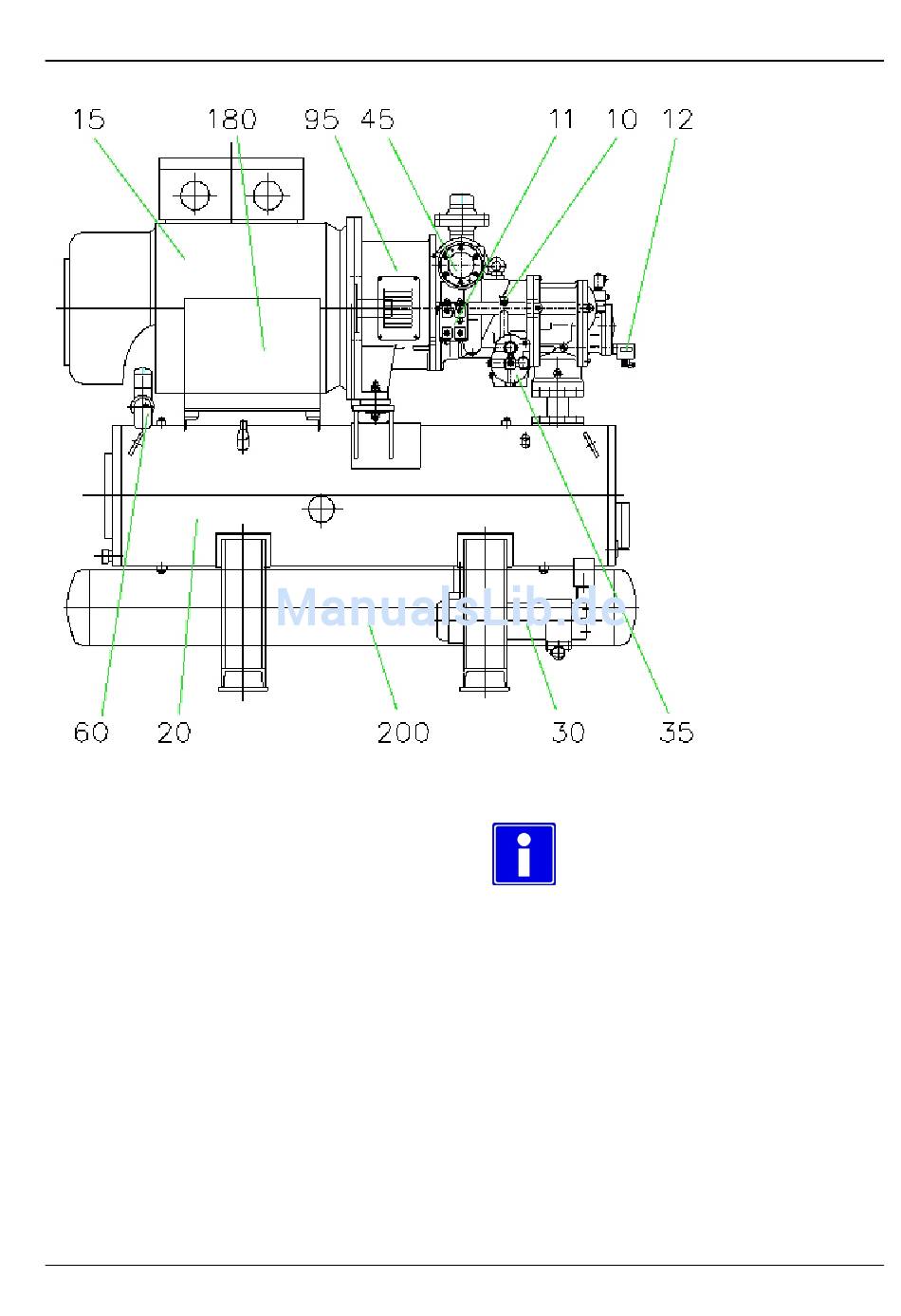

Abb.1: Standard Schraubenverdichteraggregat Baureihe SMALL
1.3

Arbeitsweise

Schraubenverdichteraggregate sind Komponenten
von Kälteanlagen und dienen der Kompression von
Kältemitteln wie Ammoniak und R22 (andere Arbeits-
medien wie R134a, R404a, R507 etc. auf Anfrage).
Der Einsatz als Wärmepumpe ist möglich.
1.4 Kältemittelkreislauf
Der Schraubenverdichter saugt den Kältemitteldampf
über das Rückschlagventil Saugseite und den Saug-
filter an und drückt den komprimierten Dampf durch
den Ölabscheider und das Rückschlagventil Druck-
seite in die Anlage.
GEA Refrigeration Germany GmbH | P_221510_4 | Erstellt 21.01.2014
Funktions- und Konstruktionsbeschreibung
Hinweis!
Das Rückschlagventil Saugseite und
der Saugfilter sind im Verdichterge-
häuse integriert.
Das Rückschlagventil Saugseite verhindert einen
plötzlichen Druckausgleich mit der Saugleitung nach
dem Außerbetriebsetzen des Schraubenverdichte-
raggregates.
Das Rückschlagventil Druckseite verhindert eine
Rückkondensation von Kältemittel in den Ölabschei-
der.
Der Saugfilter verhindert das Eintreten von im Saug-
strom mitgerissenen Schmutzteilchen in den Ver-
dichter. Das Filterelement zeichnet sich durch eine
sehr große Filterfläche aus, die durch eine Sternfal-
tung des Elementes erreicht wird. Die Filterfeinheit
beträgt 63 µm.
