- Seite 1 GEA Bock HG88e (HC/LG) Montageanleitung Assembly instructions Руководство по монтажу Instructions de montage - voir page 38 Instrucciones de montaje - ver pagina 38 Istruzioni per l'installazione - vedi pagina 38...
- Seite 3 GEA Bock HG88e (HC/LG) Montageanleitung 96260-08.2020-D Originalanleitung HG(X)88e/2400-4 (S) HG88e/2400-4 (S) HC HG(X)88e/2735-4 (S) HG88e/2735-4 (S) HC HG(X)88e/3235-4 (S) HG88e/3235-4 (S) HC HGX88e/2400 ML 60 LG HGX88e/2400 S 70 LG HGX88e/2735 ML 70 LG HGX88e/2735 S 80 LG HGX88e/3235 ML 80 LG...
-
Seite 4: Inhaltsverzeichnis
Verletzungen oder Tod führen. Beachten Sie die Sicherheitshinweise in dieser Anleitung. Diese Anleitung ist zusammen mit der Anlage, in die der Verdichter eingebaut wird, an den Endkun- den weiterzugeben. Hersteller GEA Bock GmbH 72636 Frickenhausen Kontakt GEA Bock GmbH Benzstraße 7... - Seite 5 Inhalt Seite Einsatzbereiche 4.1 Kältemittel 4.2 Ölfüllung 4.3 Einsatzgrenzen Einsatzbereiche bei HC- und LG-Verdichtern 5.1 Kältemittel 5.2 Ölfüllung 5.3 Einsatzgrenzen Montage Verdichter 6.1 Lagerung und Transport 6.2 Aufstellung 6.3 Rohranschlüsse 6.4 Rohrleitungen 6.5 Anlaufentlastung (extern) 6.6 Verlegen von Saug- und Druckleitung 6.7 Bedienen der Absperrventile 6.8 Funktionsweise der absperrbaren Serviceanschlüsse 6.9 Saugleitungs-Filter und Filtertrockner...
-
Seite 6: Sicherheit
1 | Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen: GEFAHR Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, unmittelbar zum Tod oder schweren Verletzungen führt WARNUNG Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, möglicherweise zum Tod oder schweren Verletzungen führt VORSICHT Hinweis auf eine gefährliche Situation, die, wenn sie nicht... -
Seite 7: Sicherheitshinweise
Der Verdichter darf nicht in explosionsgefährdeten Bereichen eingesetzt werden! In dieser Montageanleitung werden die im Titel genannten Verdichter in der von GEA hergestellten Standardversion beschrieben. GEA Kältemittelverdichter sind für den Einbau in eine Maschine be- stimmt (innerhalb der EU gemäß den EU-Richtlinien 2006/42/EG - Maschinenrichtlinie -, 2014/68/EU - Druckgeräterichtlinie -). -
Seite 8: Sicherheitshinweise Für Den Einsatz Von Brennbaren Kältemitteln
2 | Sicherheitshinweise für den Einsatz von brennbaren Kältemitteln 2.1 Sicherheitshinweise GEFAHR • Explosions- und Brandgefahr! Kohlenwasserstoffe sowie synthetische HFO-Kältemittel sind farblose, brennbare Gase und in einem bestimmten Gemisch explosiv! • Kohlenwasserstoffe werden nach EN 378 in die Sicherheits- gruppe A3 (leicht entflammbare Kältemittel) eingeteilt. •... -
Seite 9: Produktbeschreibung

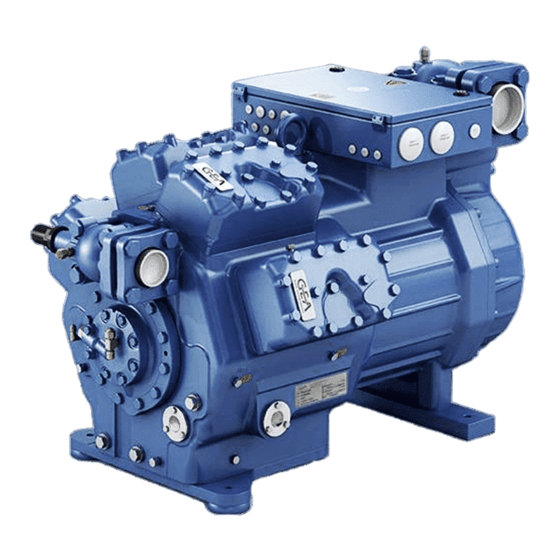

3 | Produktbeschreibung 3.1 Kurzbeschreibung • Halbhermetischer Achtzylinder-Hubkolbenverdichter mit sauggasgekühltem Antriebsmotor. • Der aus dem Verdampfer angesaugte Kältemittelstrom wird über den Motor geleitet und sorgt für besonders intensive Kühlung. Damit kann der Motor speziell bei hoher Belastung auf einem relativ niedrigen Temperaturniveau gehalten werden. Saugab- sperrventil Klemmenkasten... -
Seite 10: Typschild (Beispiel)
3 | Produktbeschreibung 3.2 Typschild (Beispiel) GEA Bock GmbH 72636 Frickenhausen, Germany Y/YY HGX88e/3235-4 AW09529A047 Y/YY 131,0 A 657 A 447 A IP 65 SE 55 Abb. 2 Typbezeichnung Spannung, Schaltung, Frequenz Maschinennummer Nenndrehzahl 50 Hz Ausführungsschlüssel Hubvolumen maximaler Betriebsstrom... -
Seite 11: Typschlüssel Hc-Verdichter
3 | Produktbeschreibung 3.4 Typschlüssel HC-Verdichter (Beispiel) 8 e 3235-4 S Hydrocarbons (Kohlenwasserstoffe) Motorvariante Polzahl Hubraum e-Serie Zylinderzahl Baugröße Baureihe ¹ ¹ HG - Hermetic Gas-Cooled (sauggasgekühlt) S - Stärkerer Motor z.B. Klimaanwendung 3.5 Typschlüssel LG-Verdichter (Beispiel) 8 e 3235-S 95 HFO-Kältemittel Motorleistung in PS Motorvariante... -
Seite 12: Einsatzbereiche
Unterfüllung sind schwere Min. Verdichterschäden möglich! Abb. 3 4.3 Einsatzgrenzen ACHTUNG Der Verdichterbetrieb ist innerhalb der Einsatzgrenzen möglich. Diese finden Sie im GEA Bock Verdichterauswahlprogramm (VAP) unter vap.bock.de. Beachten Sie die dort angegebenen Hinweise. - Zulässige Umgebungstemperatur (-20 °C) - (+60 °C) - Max. zulässige Verdichtungsendtemperatur 140 °C. - Max. zulässige Schalthäufigkeit 12x / h. - Mindestlaufzeit 3 Min. Beharrungszustand (kontinuierliche Betriebsbedingung) muss erreicht werden. -
Seite 13: Einsatzbereiche Bei Hc- Und Lg-Verdichtern
> 15°C, muss bei der Bestellung angegeben werden) 5.3 Einsatzgrenzen ACHTUNG Der Verdichterbetrieb ist innerhalb der Einsatzgrenzen möglich. Diese finden Sie im GEA Bock Verdichterauswahlprogramm (VAP) unter vap.bock.de. Beachten Sie die dort angegebenen sowie die folgenden Hinweise: - Mindestüberhitzung ∆t = 20 K (nur HC-Verdichter) Um die Einhaltung der erforderlichen Mindestüberhitzung von ∆t... -
Seite 14: Montage Verdichter
6 | Montage Verdichter INFO Neuverdichter sind ab Werk mit Schutzgas befüllt. Lassen Sie diese Schutzgasfüllung so lange wie möglich im Ver- dichter und verhindern Sie Lufteintritt. Kontrollieren Sie den Ver- dichter auf Transportschäden, bevor Sie mit den Arbeiten beginnen. 6.1 Lagerung und Transport Lagerung bei (-30 °C) - (+70 °C), maximal zulässige relative Luftfeuchtigkeit 10 % - 95 %, keine Betauung... -
Seite 15: Rohranschlüsse
6 | Montage Verdichter 6.3 Rohranschlüsse ACHTUNG Beschädigungen möglich. Durch Überhitzung können Schäden am Ventil auftreten. Entfernen Sie daher zum Löten den Rohrstutzen vom Ventil. Löten Sie nur mit Schutzgas, um Oxidationsprodukte (Zunder) zu verhindern. Der Druckanschluß kann mit einem Zwischenadapter (Zubehör) nach oben verlegt werden. Dadurch kann der Ausbau des Verdichters aus einer Kälteanlage erleichtert werden. Rohranschlüsse am Verdichter stehen wahlweise in Lötausführung oder in Schweißausführung (Zubehör) zur Verfügung. -
Seite 16: Verlegen Von Saug- Und Druckleitung
6 | Montage Verdichter Magnetventil deaktiviert Rückschlagventil offen Abb. 6 Wichtig: Die Anlaufentlastung darf nur während der Anlaufphase wirksam sein. Magnetventil und Rückschlagventil regelmäßig auf Dichtheit prüfen. Zusätzlich empfehlen wir die Verwendung eines Wärmeschutzthermostates in der Druckseite des Verdichters. Er schützt den Verdichter gegen thermische Überlastung. Den Wärmeschutz- thermostat in Reihe in der Sicherheitskette der Steuerleitung anschließen, um gegebenenfalls den Verdichter auszuschalten. -
Seite 17: Bedienen Der Absperrventile
6 | Montage Verdichter 6.7 Bedienen der Absperrventile Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca. 1 / 4 Umdrehung entgegen dem Uhrzeigersinn. Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn wieder an. Lösen Anziehen Ventilspindelabdichtung... -
Seite 18: Saugleitungs-Filter Und Filtertrockner
6 | Montage Verdichter 6.9 Saugleitungs-Filter und Filtertrockner Bei Anlagen mit längeren Rohrleitungssystemen und höherem Verschmutzungsgrad wird ein saugseiti- ger Filter empfohlen. Der Filter sollte bei Verschmutzung, abhängig vom Verschmutzungsgrad, erneuert werden (reduzierter Druckabfall). Bei Feuchtigkeit im Kältekreislauf kann es zu Kristall- und Hydratbildung kommen. Aus diesem Grund empfehlen wir einen Filtertrockner und ein Schauglas mit Feuchtigkeitsindikator einzusetzen. -
Seite 19: Serienmotor, Ausführung Für Direkt- Oder Teilwicklungsstart
7 | Elektrischer Anschluss 7.2 Serienmotor, Ausführung für Direkt- oder Teilwicklungsstart Bezeichnung auf dem Typschild Aufkleber auf Klemmenkasten Y/YY Y/YY Verdichter mit dieser Kennzeichnung sind für den Direkt- oder Teilwicklungsstart geeignet. Die Motorwicklung ist in zwei Teile unterteilt: Teilwicklung 1 = 50 % und Teilwicklung 2 = 50 %. Diese Wicklungsaufteilung bewirkt beim Teilwicklungsstart eine Anlaufstromreduzierung auf nmotor für Direkt- oder Teilwicklungsstart... -
Seite 20: Prinzipschaltplan Für Teilwicklungsstart Mit Serienmotor
7.3 Prinzipschaltplan für Teilwicklungsstart mit Serienmotor FC1.2 FC1.1 I> I> I> I> I> I> FC1.1 FC1.2 X SS B1 B2 Y/YY OG OG INT69 Anschlußkasten Verdichter Abb. 12 Öldifferenzdruckwächter Hochdrucksicherheitswächter Sicherheitskette (Hoch-/Niederdrucküberwachung) Freigabeschalter (Thermostat) Kaltleiter (PTC-Fühler) Motorwicklung BT2.X Wärmeschutzthermostat Ölsumpfheizung Verdichtermotor FC1.1 Motorschutzschalter (Teilwicklung 1) Datum 20.02.2009... - Seite 21 L1.1 L2.1 L3.1 L1.2 P> P-Öl GEFAHR Explosionsgefahr! Das elektronische Auslösegerät INT69 G muss bei HC und LG Ver- dichtern außerhalb jedes Gefahrenbereiches aufgestellt werden! Siehe auch Kapitel 7.9. FC1.2 Motorschutzschalter (Teilwicklung 2) Sicherung Steuerstromkreis Verzögerungsrelais max. 1s Hauptschalter 5HGZ76e.7 Netzschütz (Teilwicklung 1) 5HGZ76e.7 Netzschütz (Teilwicklung 2)
-
Seite 22: Sondermotor: Ausführung Für Direkt- Oder Stern-Dreieck-Start
7 | Elektrischer Anschluss 7.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Start 5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf Für den Stern-Dreieck-Anlauf ist eine mechanische Anlaufentlastung mit Bypass-Magnetventil Für den Stern-Dreieck-Start ist eine mechanische Anlaufentlastung mit Bypass-Magnetventil (Zubehör) erforderlich. (Zubehör) erforderlich. Bezeichnung auf dem Typschild Aufkleber auf Klemmenkasten ∆... - Seite 23 7 | Elektrischer Anschluss ∆ Stern-Dreieck-Start ist nur im Spannungsbereich (230 V) möglich. Beispiel: ∆ 230 V 400 V Y nur Direktstart Direktstart Stern-Dreieck-Start Werkseitig ist der Motor für den Direktstart bei höherer Spannung geschaltet. Für den Stern-Dreieck-Start bei niederer Spannung sind die Brücken zu entfernen.
- Seite 24 7.5 Schaltplan für Stern-Dreieck-Start 230 V ∆ / 400 V Y FC1.2 FC1.1 I> I> I> I> I> I> FC1.1 FC1.2 X SS B1 B2 ˜ OG OG INT69 Anschlußkasten Verdichter BT2 BT2 Abb. 13 Öldifferenzdruckwächter Hochdrucksicherheitswächter Sicherheitskette (Hoch-/Niederdrucküberwachung) Kaltleiter (PTC-Fühler) Motorwicklung BT2.X Wärmeschutzthermostat Freigabeschalter (Thermostat)
- Seite 25 L1.1 L2.1 L3.1 L1.2 P> P-Öl GEFAHR Explosionsgefahr! Das elektronische Auslösegerät INT69 G muss bei HC und LG Ver- dichtern außerhalb jedes Gefahrenbereiches aufgestellt werden! Siehe auch Kapitel 7.9. ∆ FC1.2 Motorschutzschalter ( -Schütz) Sicherung Steuerstromkreis Zeitrelais für Schützumschaltung 6HG76e.7 6HG76e.8 Hauptschalter 5HG76e.8...
-
Seite 26: Elektronisches Auslösegerät Int69 G
7 | Elektrischer Anschluss 7.6 Elektronisches Auslösegerät INT69 G Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elek- tronischen Auslösegerät INT69 G im Klemmenkasten verbunden sind. Bei Übertemperatur in der Motorwicklung schaltet das INT69 G den Motorschütz ab. Die Wiedereinschaltung kann nach Abkühlung nur dann erfolgen, wenn die elektronische Verriegelung des Ausgangsre- lais (Klemmen B1 + B2) durch Unterbrechung der Versorgungsspannung aufgehoben wird. -
Seite 27: Funktionsprüfung Des Auslösegerätes Int69 G
7 |Elektrischer Anschluss 7.8 Funktionsprüfung des Auslösegerätes INT69 G Vor der Inbetriebnahme nach Störungsbehebung oder Änderungen im Steuerstromkreis das Auslösegerät auf Funktion prüfen. Führen Sie dazu diese Prüfung mit Hilfe eines Durchgangsprüfers oder eines Messgerätes durch. Relais Stellung INT69 G Gerätezustand Relais Stellung Ausgeschalteter Zustand 11-12 INT69 G einschalten 11-14 B2 12 14 11 PTC Stecker abziehen... -
Seite 28: Ölsumpfheizung (Zubehör)
7 | Elektrischer Anschluss 7.10 Ölsumpfheizung (Zubehör) Während des Verdichterstillstands diffundiert in Abhängigkeit von Druck und Umgebungstemperatur Kältemittel in das Schmieröl des Verdichters. Die Schmierfähigkeit des Öls wird dadurch herab- gesetzt. Beim Anfahren des Verdichters dampft durch die Druckabsenkung das im Öl enthaltene Kältemittel aus. -
Seite 29: Ölsumpfheizung Bei Hc- Und Lg-Verdichtern
7 | Elektrischer Anschluss 7.11 Ölsumpfheizung bei HC- und LG-Verdichtern Da die Löslichkeit von Kohlenwasserstoffen und HFO-Kältemitteln im Öl, insbesondere bei hohen Saugdrücken, sehr hoch sein kann, muss der Verdichter mit einer Ölsumpfheizung ausgestattet werden. Im Stillstand wird aus diesem Grund eine Abpumpschaltung zur Reduzierung der saugseiti- gen Stillstandsdrücke empfohlen. -
Seite 30: Inbetriebnahme
8 | Inbetriebnahme 8.1 Vorbereitungen zur Inbetriebnahme INFO Um den Verdichter vor unzulässigen Betriebsbedingungen zu schützen, sind anlagenseitig Hoch- und Niederdruck-Presso- state zwingend erforderlich. Der Verdichter ist im Werk probegelaufen und auf sämtliche Funktionen geprüft worden. Besondere Einlaufvorschriften müssen daher nicht beachtet werden. Kontrollieren Sie den Verdichter auf Transportschäden! 8.2 Druckfestigkeitsprüfung Der Verdichter wurde im Werk auf Druckfestigkeit geprüft. -
Seite 31: Kältemittelfüllung
8 | Inbetriebnahme 8.5 Kältemittelfüllung VORSICHT Tragen Sie persönliche Schutzkleidung wie Schutzbrille und Schutzhandschuhe! Vergewissern Sie sich, dass Saug- und Druckabsperrventile geöffnet sind. Füllen Sie das Kältemittel (Vakuum brechen) bei abgeschaltetem Verdichter flüssig direkt in den Verflüssiger bzw. Sammler. Eine nach Inbetriebnahme erforderlich werdende Kältemittelergänzung kann entweder gasförmig in die Saugseite oder - unter entsprechenden Vorsichtsmaßnahmen - auch flüssig am Verdamp- fereingang eingefüllt werden. ACHTUNG Vermeiden Sie Überfüllung der Anlage mit Kältemittel! Um Konzentrationsverschiebungen zu vermeiden, dürfen zeotrope Kältemittelgemische grundsätzlich nur flüssig in die Kälteanlage befüllt werden. -
Seite 32: Wartung
Die im Werk serienmäßig eingefüllte Ölsorte ist auf dem Typschild vermerkt. Diese Ölsorte sollte bevorzugt eingesetzt werden. Alternativen dazu sind in nachfolgendem Auszug aus unserer Schmierstofftabelle aufgeführt. Öle nicht untereinander mischen, nur sortenrein verwenden. Kältemittel GEA Serienölsorte Empfohlene Alternativen Fuchs Reniso Triton SEZ 32 HFKW Esso/Mobil EAL Arctic 46 Fuchs Reniso Triton SE 55 (z.B. -
Seite 33: Ausserbetriebnahme
9| Wartung 9.5 Ausserbetriebnahme Schließen Sie die Absperrventile am Verdichter. Saugen Sie das Kältemittel ab (es darf nicht in die Umgebung abgelassen werden) und entsorgen es vorschriftsmäßig. Wenn der Verdichter drucklos ist, lösen Sie die Befestigungsschrauben der Absperrventile. Entfernen Sie den Verdichter mit einem geeigneten Hebezeug. - Seite 34 10 | Zubehör Abdeckung Abb. 20 Auslieferungszustand 2 (ab Werk): Abb. 21 Leistungsregler montiert mit Abdeckung (Transportschutz). Vor der Inbetriebnahme muss die Abdeckung am Leistungsregler entfernt und durch das beigelegte Steuerteil Rändelmutter (Pilotventil) ersetzt werden. Achtung! Verdichter steht unter Magnetspule Druck! Verdichter erst druckentlasten. Steuerteil Steuerteil (Pilotventil) mit Dichtring (Pilotventil)
-
Seite 35: Ölabscheider
10| Zubehör ACHTUNG schalten. Eine gesicherte Ölrückführung kann auch durch eine 100 % Leistungsanforderung nach jedem Verdichterneustart realisiert werden. Elektrische Ansteuerung des Magnetventils: Stromlos geöffnet, (entspricht 100 % Verdichterleistung). Zubehörteile sind bei entsprechender Bestellung werkseitig bereits vormontiert. Eine Nachrüstung ist unter Beachtung der den Bausätzen beigelegten Sicherheitshinweisen und Reparaturanleitungen möglich. -
Seite 36: Technische Daten
11 | Technische Daten Ölfüllung (Mitte Schauglas) Ölfüllung (ab Werk) Saugleitung SV Druckleitung DV Gewicht Anlaufstrom (Rotor blockiert) Max. Leistungs- aufnahme Max. Betriebs- strom 380-420 V Y/YY - 3 - 50 Hz PW 440-480 V Y/YY - 3 - 60 Hz PW Spannung PW = Part Winding (Teilwicklungsanlauf) Wicklungsverhältnis : 50 % / 50 % Hubvolumen (1450 / 1740 1 / min ) Zylinderzahl Typ*... -
Seite 37: Maße Und Anschlüsse
| Hohe Zylinderdeckel verbaut. Ansichten aktualisiert und Maße angepasst. 9964 03.08.17 C. Egeler A. Layh GEA Bock GmbH - Benzstraße 7 - 72636 Frickenhausen - Germany - ww Maß / Dimension Passung / Clearance st. / Rev. Änd.-Nr. / Mod-No. - Seite 38 12| Maße und Anschlüsse Saugleitung siehe technische Daten, Kapitel 11 Druckleitung Anschluss Saugseite, nicht absperrbar 8 “ NPTF Anschluss Saugseite, absperrbar 16 “ UNF Anschluss Saugseite, nicht absperrbar 4 “ NPTF Anschluss Druckseite, nicht absperrbar 8 “ NPTF Anschluss Druckseite, absperrbar 16 “ UNF Anschluss Öldrucksicherheitsschalter OIL 16 “...
-
Seite 39: Einbauerklärung
13| Einbauerklärung Einbauerklärung für unvollständige Maschinen im Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anhang II 1. B Hersteller: GEA Bock GmbH Benzstraße 7 72636 Frickenhausen, Deutschland Wir als Hersteller erklären in alleiniger Verantwortung, dass die unvollständige Maschine Bezeichnung: Halbhermetischer Verdichter Typen: HG(X)12P/60-4 S (HC) ... HG(X)88e/3235-4(S) (HC) HGX12P/60 S 0,7 LG ..... -
Seite 40: Service
Bock Verdichter sind hochwertige, zuverlässige und servicefreundliche Qualitätsprodukte. Bei Fragen zu Montage, Betrieb und Zubehör wenden Sie sich bitte an unsere Anwendungstech- nik oder an den Kältefachgroßhandel bzw. unsere Vertretung. Das Bock Serviceteam erreichen Sie telefonisch über +49 (0)7022 9454-0 oder via gea.com/contact Ihre GEA Bock GmbH Instructions de montage https://vap.gea.com/stationaryapplication/Data/... -
