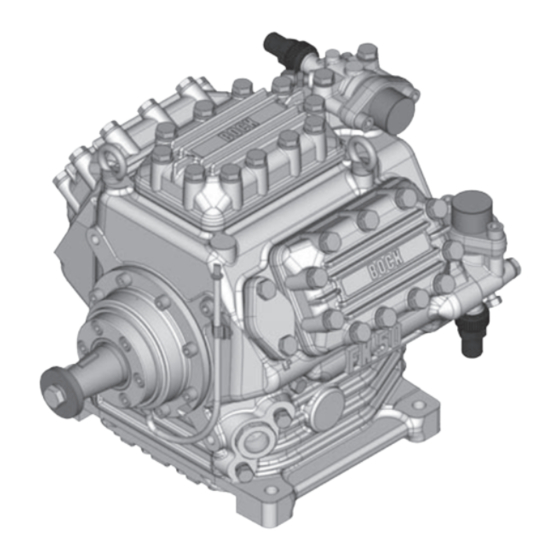

GEA FK50 Montageanleitung
Bock compressor
Vorschau ausblenden
Andere Handbücher für FK50:
- Wartungshandbuch (60 Seiten) ,
- Montageanleitung (26 Seiten)
Verwandte Anleitungen für GEA FK50
Inhaltszusammenfassung für GEA FK50

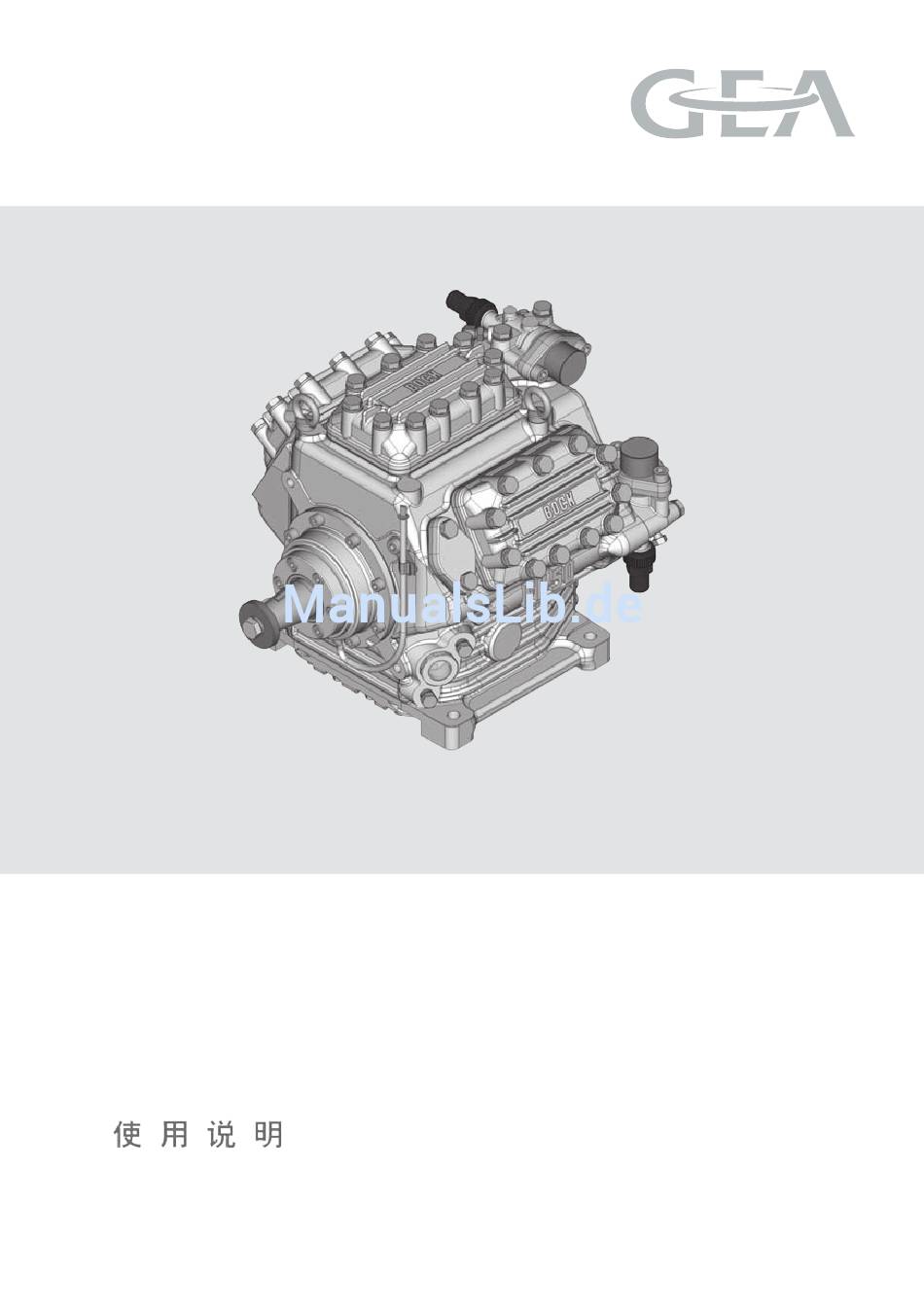

- Seite 1 Bock Compressor FK50 Montageanleitung Assembly instructions Instructions de montage Istruzioni per l'installazione Yükleme yönergeleri engineering for a better world GEA Refrigeration Technologies...
- Seite 3 Bock Compressor FK50 Montageanleitung FK50/460 N FK50/555 N FK50/660 N FK50/775 N FK50/830 N FK50/980 N FK50/460 K FK50/555 K FK50/660 K FK50/775 K FK50/830 K FK50/980 K FK50/460 TK FK50/555 TK FK50/660 TK FK50/775 TK FKX50/460 N FKX50/555 N...
-
Seite 4: Zu Dieser Anleitung
Verletzungen oder Tod führen. Beachten Sie die Sicherheitshinweise in dieser Anleitung. Diese Anleitung ist zusammen mit der Anlage, in die der Verdichter eingebaut wird, an den Endkun- den weiterzugeben. Hersteller GEA Bock GmbH 72636 Frickenhausen Kontakt GEA Bock GmbH Benzstraße 7... -
Seite 5: Inhaltsverzeichnis
Inhalt Seite Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen 1.2 Notwendige Qualifikation des Personals 1.3 Allgemeine Sicherheitshinweise 1.4 Bestimmungsgemäßer Gebrauch Produktbeschreibung 2.1 Kurzbeschreibung 2.2 Typschild 2.3 Typschlüssel Einsatzbereiche 3.1 Kältemittel 3.2 Ölfüllung 3.3 Einsatzgrenzen 3.4 N- und K-Version 3.4.1 Einsatzgrenzen R134a 3.4.2 Einsatzgrenzen R407C 3.5 TK-Version 3.5.1 Einsatzgrenzen R404A/R507 3.5.2 Einsatzgrenzen R22 Montage Verdichter... -
Seite 6: Sicherheit
1 | Sicherheit 1.1 Kennzeichnung von Sicherheitshinweisen: Hinweis auf eine gefährliche Situation, die, wenn sie nicht GEFAHR! vermieden wird, unmittelbar zum Tod oder schweren Verletzungen führt. Hinweis auf eine gefährliche Situation, die, wenn sie nicht vermieden wird, möglicherweise zum Tod oder schweren WARNUNG! Verletzungen führt. -
Seite 7: Bestimmungsgemäßer Gebrauch
1 | Sicherheit 1.4 Bestimmungsgemäßer Gebrauch In dieser Montageanleitung wird der FK50 in der von Bock hergestellten Standardversion beschrieben. Der Verdichter ist für den Einsatz in Kühlanlagen unter Einhaltung der Einsatzgren- zen bestimmt. Es dürfen nur die in dieser Anleitung angegebenen Kältemittel verwendet werden. -
Seite 8: Produktbeschreibung
2 | Produktbeschreibung 2.1 Kurzbeschreibung Es stehen drei Ausführungsvarianten für unterschiedliche Einsatzbereiche zur Auswahl: > für die Klimatisierung die K-Ausführung > für die Klima- oder Normalkühlung die N-Ausführung > für die Tiefkühlung die TK-Ausführung Die Unterschiede liegen im Wesentlichen in der Ventilplattenbestückung, die in punkto Betriebssicherheit und Effizienz dem jeweiligen Anwendungsbereich angepasst ist. -
Seite 9: Typschild (Beispiel)
2 | Produktbeschreibung 2.2 Typschild (Beispiel) GEA Bock GmbH AT12345A029 72636 Frickenhausen, Germany FKX50/775N 67,4 19/28bar Abb. 3 Maschinennummer Typbezeichnung Werkseitig eingefüllte Ölsorte Hubvolumen bei 1450 /min ND (LP): max. zulässiger Überdruck Beachten Sie hierzu die Niederdruckseite Einsatzgrenzendiagramme! HD (HP): max. zulässiger Überdruck Hochdruckseite 2.3 Typschlüssel (Beispiel) 775 N Ausführungsvariante ¹... -
Seite 10: Einsatzbereiche
3 | Einsatzbereiche 3.1 Kältemittel • HFKW / HFC: R134a, R404A/R507, R407C • (H)FCKW / (H)CFC: 3.2 Ölfüllung Werkseitig werden die Verdichter mit folgender Ölsorte befüllt: - für R134a, R404A/R507, R407C FUCHS Reniso Triton SE 55 - für R22 FUCHS Reniso SP 46 Verdichter mit Esterölfüllung (FUCHS Reniso Triton SE 55) sind mit einem X in der Typbezeichnung gekennzeichnet (z.B. -
Seite 11: N- Und K-Version
3 | Einsatzbereiche 3.4 N- und K-Version Verfügbare Modelle: • FKX50/460 N • FKX50/555 N • FKX50/660 N • FKX50/775 N • FKX50/460 K • FKX50/555 K • FKX50/660 K • FKX50/775 K • FKX50/830 N • FKX50/980 N • FKX50/830 K •... -
Seite 12: Tk-Version
3 | Einsatzbereiche 3.5 TK-Version R404A/R507 Verfügbare Modelle: • FK50/460 TK • FK50/555 TK • FK50/660 TK • FK50/775 TK • FKX50/460 TK • FKX50/555 TK • FKX50/660 TK • FKX50/775 TK 3.5.1 Einsatzgrenzen R404A/R507 (TK-Version) R404A/R507 TK Zulässige Drehzahlen: Max. -
Seite 13: Montage Verdichter
4 |Montage Verdichter INFO! Neuverdichter sind ab Werk mit Schutzgas befüllt (3 bar Stickstoff). Lassen Sie diese Schutzgasfüllung so lange wie möglich im Verdichter und verhindern Sie Lufteintritt. Kontrollieren Sie den Verdichter auf Transportschäden, bevor Sie mit den Arbeiten beginnen. 4.1 Aufstellung WARNUNG! Befördern Sie den Verdichter nur mit Hebezeugen mit ausrei- chender Tragkraft. -
Seite 14: Keilriemenantrieb
4 |Montage Verdichter 4.3 Keilriemenantrieb ACHTUNG! Unsachgemäß ausgeführte Riemenantriebe, insbesondere Rie- menschläge oder zu hohe Spannkräfte, können Verdichter- schäden verursachen! Achten Sie auf eine fachgerechte Aus- legung des Riementriebes, z.B. durch den Einsatz von Spannrollen und die Wahl des Riemenprofils und der Riemenlänge. Bei Betrieb mit Leistungsreglern (Zubehör, Kap. 7) kann es durch die sich ändernde Belastung zu erhöhten Laufgeräuschen und Schwingungen des Riemenantriebes kommen. -
Seite 15: Rohranschlüsse
4 | Montage Verdichter 4.6 Rohranschlüsse Die Druck- und Saugabsperrventile haben abgestufte Innendurch- messer, so dass Rohre in den gängigen Millimeter- und Zollabmessungen verwendet werden können. Je nach Abmessung wird das Rohr mehr oder weniger tief eintauchen. Die Anschlussdurchmesser der Absperrventile sind auf die max. Verdich- terleistung ausgelegt. -
Seite 16: Funktionsweise Der Absperrbaren Serviceanschlüsse
4 | Montage Verdichter 4.9 Funktionsweise der absperrbaren Serviceanschlüsse Öffnen des Absperrventils Spindel 1: nach links (entgegen dem Uhr- zeigersinn) bis zum Anschlag aufdrehen. —> Absperrventil voll geöffnet / Service- Anschluß 2 geschlossen. Abb. 16 Öffnen des Serviceanschlusses (2) Spindel 1: - 1 Umdrehung nach rechts drehen —>... -
Seite 17: Inbetriebnahme
5 | Inbetriebnahme 5.1 Vorbereitungen zur Inbetriebnahme INFO! Um den Verdichter vor unzulässigen Betriebsbedingungen zu schützen, sind anlagenseitig Hoch- und Niederdruck-Pressostate zwingend erforderlich. Der Verdichter ist im Werk probegelaufen und auf sämtliche Funktionen geprüft worden. Besondere Einlaufvorschriften müssen daher nicht beachtet werden. Kontrollieren Sie den Verdichter auf Transportschäden! 5.2 Druckfestigkeitsprüfung GEFAHR! -
Seite 18: Kältemittelfüllung
Die Gleitringdichtung dichtet und schmiert mit Öl. Eine Öl-Leck- age von 0,05 ml pro Betriebsstunde ist deshalb normal. Dies gilt insbesondere in der Einlaufphase (200 - 300 h). Zum Auffangen und Sammeln von Lecköl ist der FK50 mit einer integrierten Leckölauffangeinrichtung mit Ölreservoir ausge- rüstet (S.6, Abb. 1). -
Seite 19: Gleitringdichtung, Ölreservoir Entleeren
5 | Inbetriebnahme Die Abdichtung der Verdichterwelle nach außen erfolgt mittels einer Gleitringdichtung. Das Dichtungs- element dreht sich mit der Welle mit. Folgendes ist für den störungsfreien Betrieb besonders wichtig: Der komplette Kältekreislauf muss fachgerecht und innen sauber ausgeführt sein. Starke Stöße und Vibrationen auf die Welle sowie ständiger Taktbetrieb sind zu vermeiden. -
Seite 20: Wartung
3 Jahren, dabei auch Ölsieb reinigen. Bei Bedarf auch das Ölreservoir der Gleitringdichtung entleeren. Jährliche Kontrollen: Ölstand, Dichtheit des Verdichters, Laufgeräusche, Drücke, Temperaturen, Funktion der Zusatzeinrichtungen wie z.B. Leistungsregelung prüfen. 6.3 Ersatzteilempfehlung FK50 / ... 460 N, TK 660 N, TK 460 K, 555 K 555 N, TK... -
Seite 21: Auszug Aus Der Schmierstofftabelle
6 | Wartung 6.5 Auszug aus der Schmierstofftabelle Die im Werk serienmäßig eingefüllte Ölsorte ist auf dem Typschild vermerkt. Diese Ölsorte sollte bevorzugt eingesetzt werden. Alternativen dazu sind in nachfolgendem Auszug aus unserer Schmierstofftabelle aufgeführt. Kältemittel Bock Serienölsorte Empfohlene Alternativen HFKW Fuchs Reniso Triton SE 55 Fuchs SEZ 32/68/80... -
Seite 22: Zubehör
Abschaltung des Verdichters durch den Thermostaten erfol- gen kann. Elektrische Ansteuerung des Magnetventils: Stromlos geöffnet, (entspricht 100 % Verdichterleistung). Zylinderdeckel für Leistungsregulierung sind mit der Bezeichnung „CR“ (Capacity Regulator) gekennzeichnet. FK50 / ..N + TK ... K Bezeichnung Art.-Nr. Art.-Nr. -
Seite 23: Technische Daten
8 | Technische Daten... -
Seite 24: Maße Und Anschlüsse
Zeichnung vor. Maß Passung Zust. Änderungsbeschreibung Zone Änderungs-Nr. Bearb. Gepr. Numéro de plan: Datum GEA Bock GmbH - Benzstraße 7 - 72636 Fri 14351) * 14352) * 14353) 1.0851-13918.0 14354) Blatt: Maßstab: Ausgangsteil, bzw. Rohteil: ca.105 Zeichn.-Nr. Teile-Nr. - Seite 25 9 | Maße und Anschlüsse Saugleitung siehe technische Daten, Kapitel 8 Druckleitung Anschluß Saugseite, nicht absperrbar 8 “ NPTF Anschluß Saugseite, absperrbar 16 “ UNF Anschluß Druckseite, nicht absperrbar 8 “ NPTF Anschluß Druckseite, absperrbar 16 “ UNF Anschluß Öldrucksicherheitsschalter OIL 8 “ NPTF Anschluß Öldrucksicherheitsschalter LP 8 “ NPTF Anschluß...
-
Seite 26: Einbauerklärung
(gemäß Maschinenrichtlinie 2006/42/EG) Der Hersteller: GEA Bock GmbH, Benzstraße 7 72636 Frickenhausen, Tel.: 07022/9454-0 erklärt hiermit, dass der Kältemittelverdichter FK50 den grundlegenden Anforderungen des Anhang II 1B der Maschinenrichtlinie 2006/42/EG entspricht. Folgende harmonisierte Normen wurden angewandt: EN ISO 12100-1 EN ISO 12100-2... -
Seite 27: Service
Vorteile in vollem Umfange und über den gesamten Einsatzzeitraum Ihrer Kälteanlage nutze Ihre können, beachten Sie unbedingt die folgenden Bedienungs- und Wartungshinweise. Bei Fra GEA Bock GmbH Montage, Betrieb und Zubehör wenden Sie sich bitte an unsere Anwendungstechnik oder a Kältefachgroßhandel bzw. unsere Vertretung. Das Bock-Serviceteam erreichen Sie direkt u Benzstraße 7... -
