Montage
Verbindungs-
klammern
entfernen
Abdeckhaube
entfernen
3-4
Bei den Erweiterungsbaugruppen sind oben und unten
Verbindungsklammern gesteckt. Ziehen Sie diese nach oben bzw. unten
hin ab.

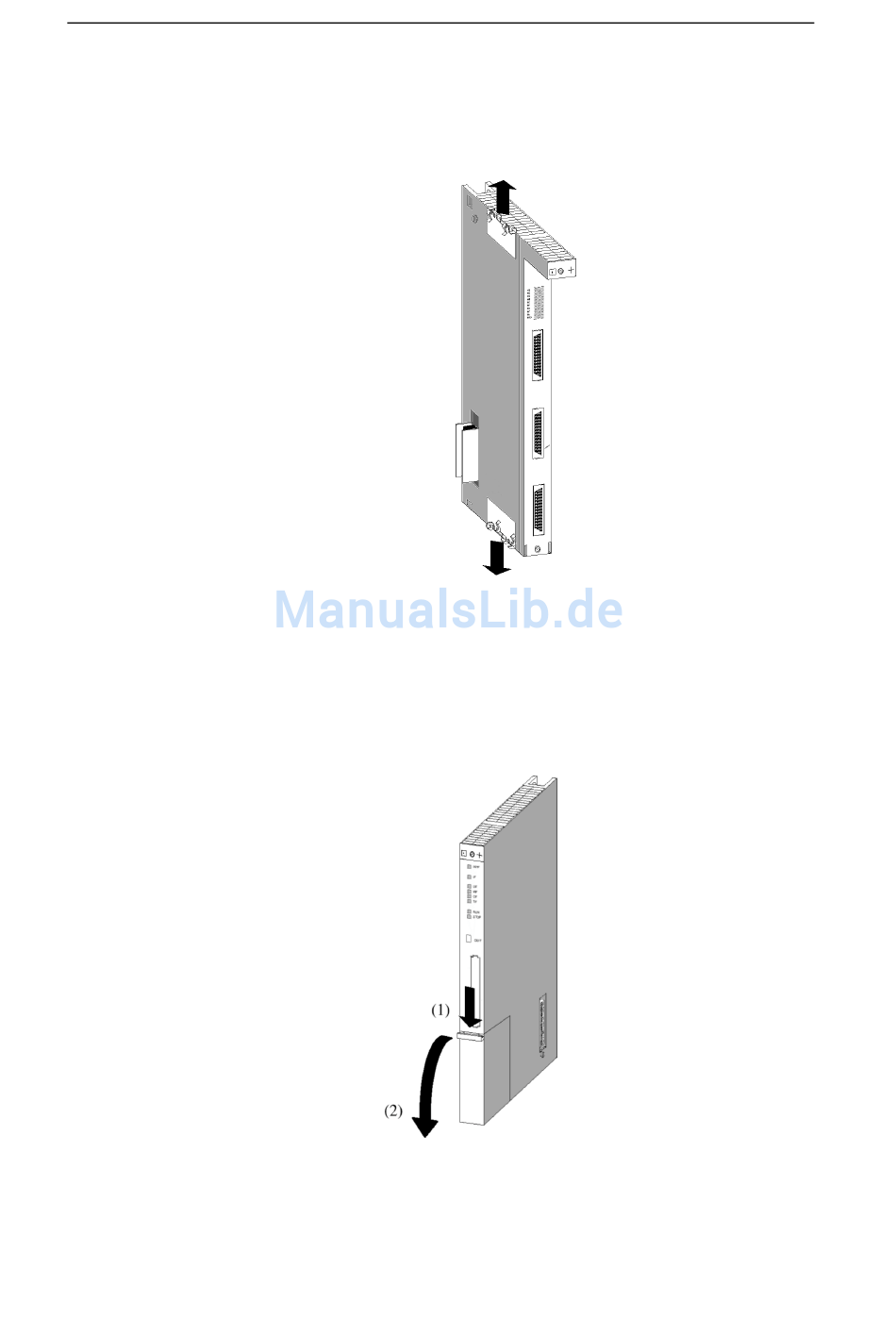

Bild 3-3 EXM 438 mit aufgesteckten Verbindungsklammern (Prinzipbild)
Entfernen Sie die Abdeckhaube vor dem Zusammenstecken. Gehen Sie
hierzu folgendermaßen vor:
1. Drücken Sie den Verschlußhebel nach unten (1).
2. Schwenken Sie die Abdeckhaube nach vorn ab (2).
Bild 3-4 Abdeckhaube entfernen
