Produktbeschreibung
2.1.4 Anschlußmöglichkeiten
Serielle Service-
Schnittstelle (X1)
5 1
9 6
2-6
FM 458

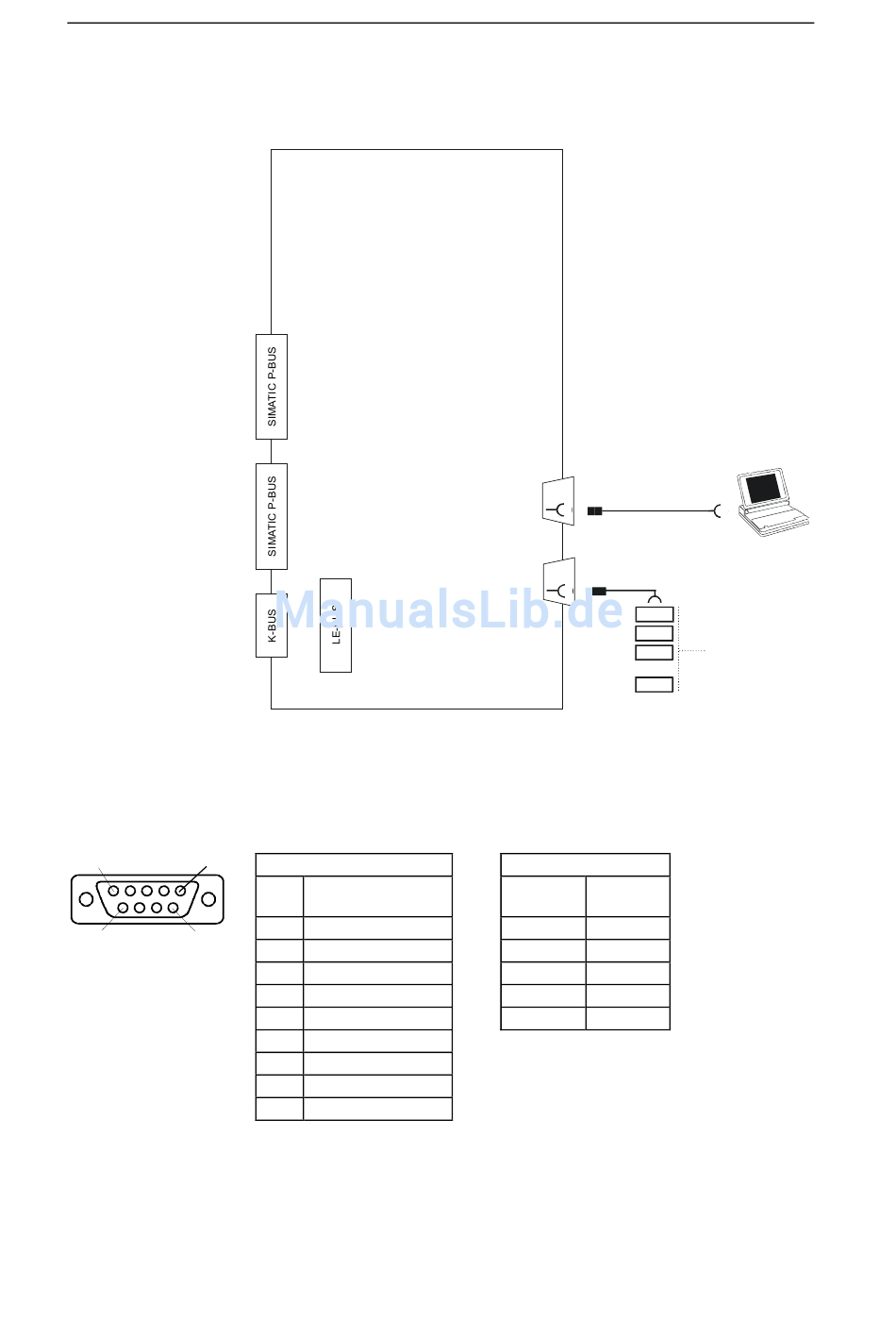

Bild 2-3 Anschlußmöglichkeiten der Applikationsbaugruppe FM 458
An der 9-poligen Sub-D-Buchse erfolgt der Anschluß eines Bedien- oder
Projektierungs-PC über die PC-Leitung SC57.
X1
PIN

Bezeichnung

1 -
2 Receive -Data In
3 Transmit Data Out
4 -
5 Masse 0V
6 -
7 Request to Send
8 Clear to Send
9 -
Tabelle 2-3 Anschlußbelegung von X1 und Leitung SC57
X1
9pol.
SC57
Serielle Schnittstelle
(Service)
X2
SC64
9pol.
8 Digitaleingänge
SC57
PIN
FM-seitig PC-seitig
-
2
3
-
5
Applikationsbaugruppe FM 458 - Benutzerhandbuch
6DD1904-0AE0
Bediengerät
(PC)
(Teilstück 1) je 9pol.
l=5 m
(9pol./10pol.)
8 BE
l=2 m
SB10
SB60
Interface-Module
SB61
oder
SU12
PIN
-
3
2
-
5
