Montage

3.1

Montage der Erweiterungsbaugruppen

Die Bestellnummer und der Erzeugnisstand sind auf jeder Baugruppe der
Einleitung
SIMATIC S7-400 aufgedruckt. Nachfolgendes Bild zeigt, an welchen
Positionen Sie diese auf einer Baugruppe finden.
Beim Erzeugnisstand ist statt der gültigen Zahl ein X eingetragen. In
nachfolgendem Bild ist eine Baugruppe mit Erzeugnisstand 1 abgebildet.
Bild 3-1
HINWEIS Der FM 458 ist eine Abdeckplatte für die LE-Bus-Erweiterungsbuchse
beigelegt. Sollte keine Erweiterungsbaugruppe montiert werden, so ist
diese über der Gehäuseöffnung des LE-Busses zu verschrauben!
Applikationsbaugruppe FM 458 - Benutzerhandbuch
6DD1904-0AE0 Ausgabe 12.2001

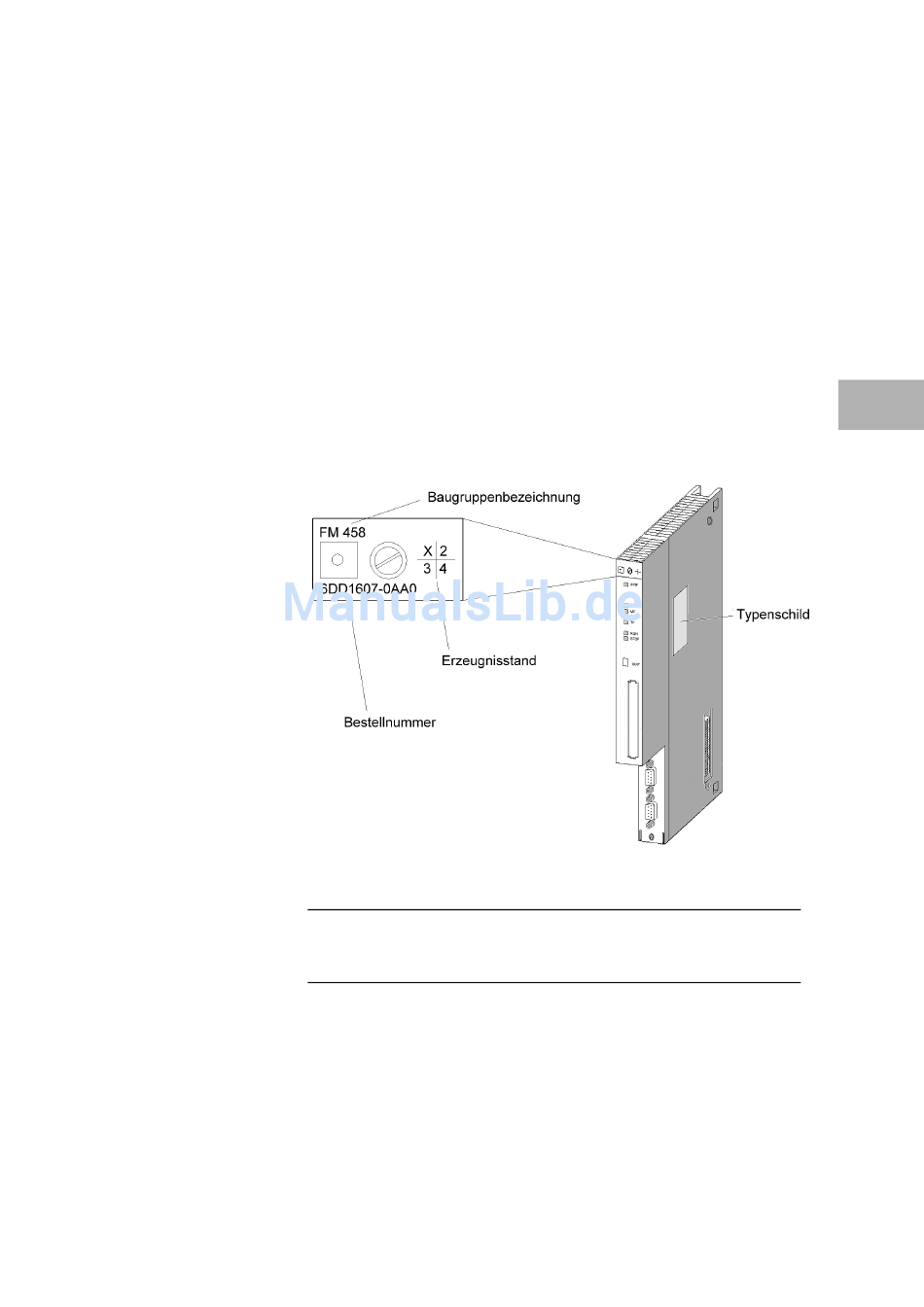

Position von Bestellnummer, Erzeugnisstand und Typenschild
