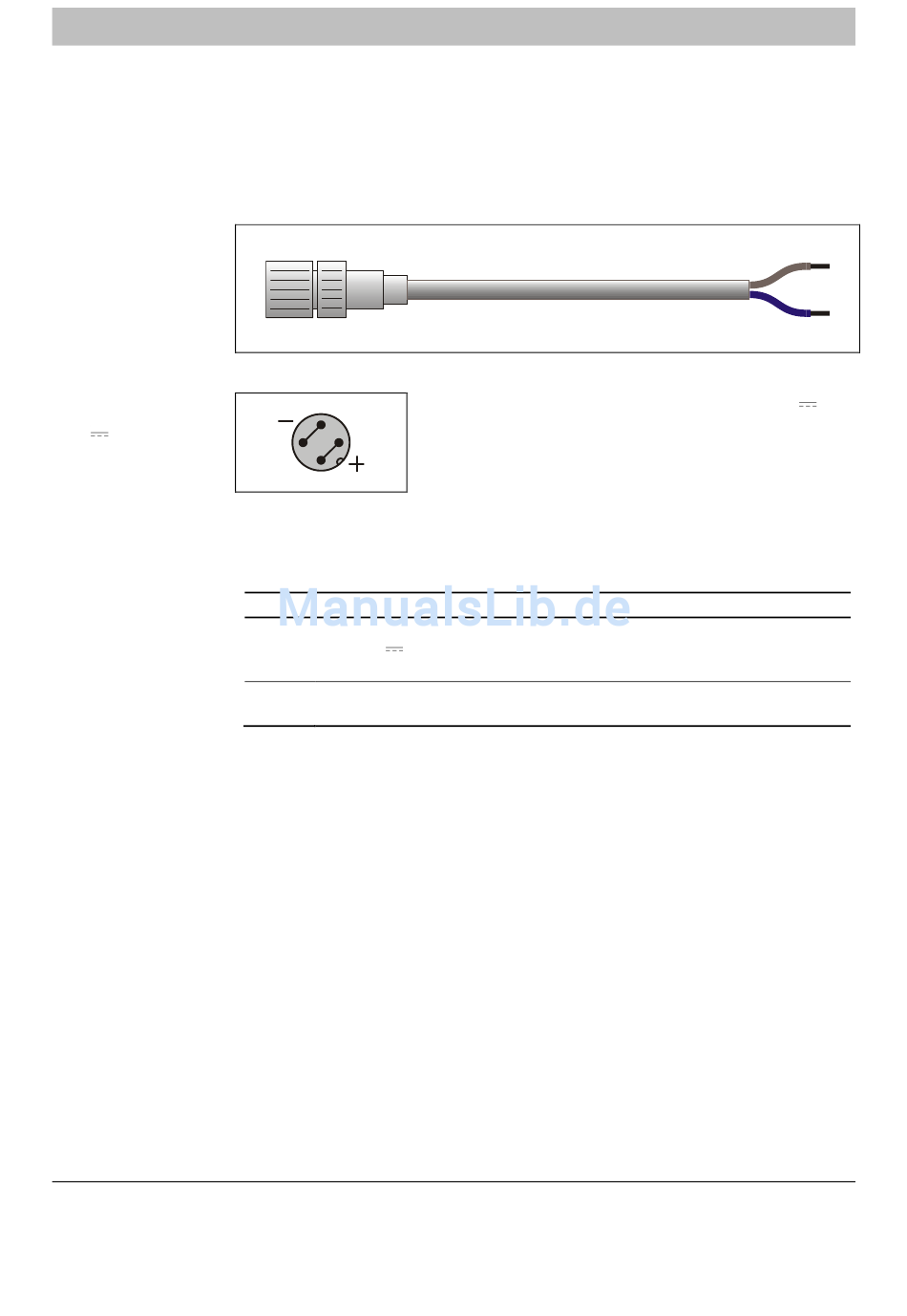

Energieversorgungsleitungen 24 V DC anschließen
24-V-DC-Anschluss-
kabel
Bild 9
24-V-DC-Anschluss-
kabel
Bild 10
24-V
-Anschluss
des Analysator-
moduls
24 V DC an das
Analysatormodul
anschließen
Verlängerung des
24-V-DC-Anschluss-
kabels
41/24-105 DE Rev. 4
Wenn der Gasanalysator so aufgebaut ist, dass das Analysatormodul von einem
externen Netzteil mit 24 V DC versorgt werden muss, so gehört zum Lieferumfang
ein 5 m langes Anschlusskabel (2 x 0,5 mm
für den Anschluss am Analysatormodul. Die Leitungen am freien Ende des An-
schlusskabels sind zum Anschluss an ein externes Netzteil bestimmt (siehe Bild 9).
3
4 2
1
Zum Anschließen der 24-V-DC-Versorgung an das Analysatormodul, wenn es
nicht in der Zentraleinheit eingebaut ist, gehen Sie folgendermaßen vor:
Schritt
Aktion
1
Das mitgelieferte 24-V-DC-Anschlusskabel mit dem Buchsenstecker
am 24-V
aufstecken und festschrauben.
2
Das freie Ende des Anschlusskabels an ein externes Netzteil
anschließen.
Das 24-V-DC-Anschlusskabel kann erforderlichenfalls verlängert werden. Hierbei
sind folgende Bedingungen einzuhalten:
• Das Verlängerungskabel muss einen Leiterquerschnitt von mind. 2,5 mm
haben.
• Das Verlängerungskabel darf max. 30 m lang sein.
• Das Verlängerungskabel muss so dicht wie möglich hinter dem Stecker des mit-
gelieferten 24-V-DC-Anschlusskabels angeschlossen werden, d.h. das mitgelie-
ferte 24-V-DC-Anschlusskabel muss auf die minimal mögliche Länge gekürzt
werden.
AO2000-MultiFID14 Inbetriebnahme- und Wartungsanleitung
2
) mit einem 4-poligen Buchsenstecker
Das Bild zeigt den Blick auf die Stiftseite des 24-V
Steckers am Analysatormodul und somit auf die Lötseite
des Gegensteckers (Buchsensteckers).
-Anschluss 4 des Analysatormoduls (siehe Bild 8)
braun +
blau -
-
2
29
