Gasanschlüsse installieren,

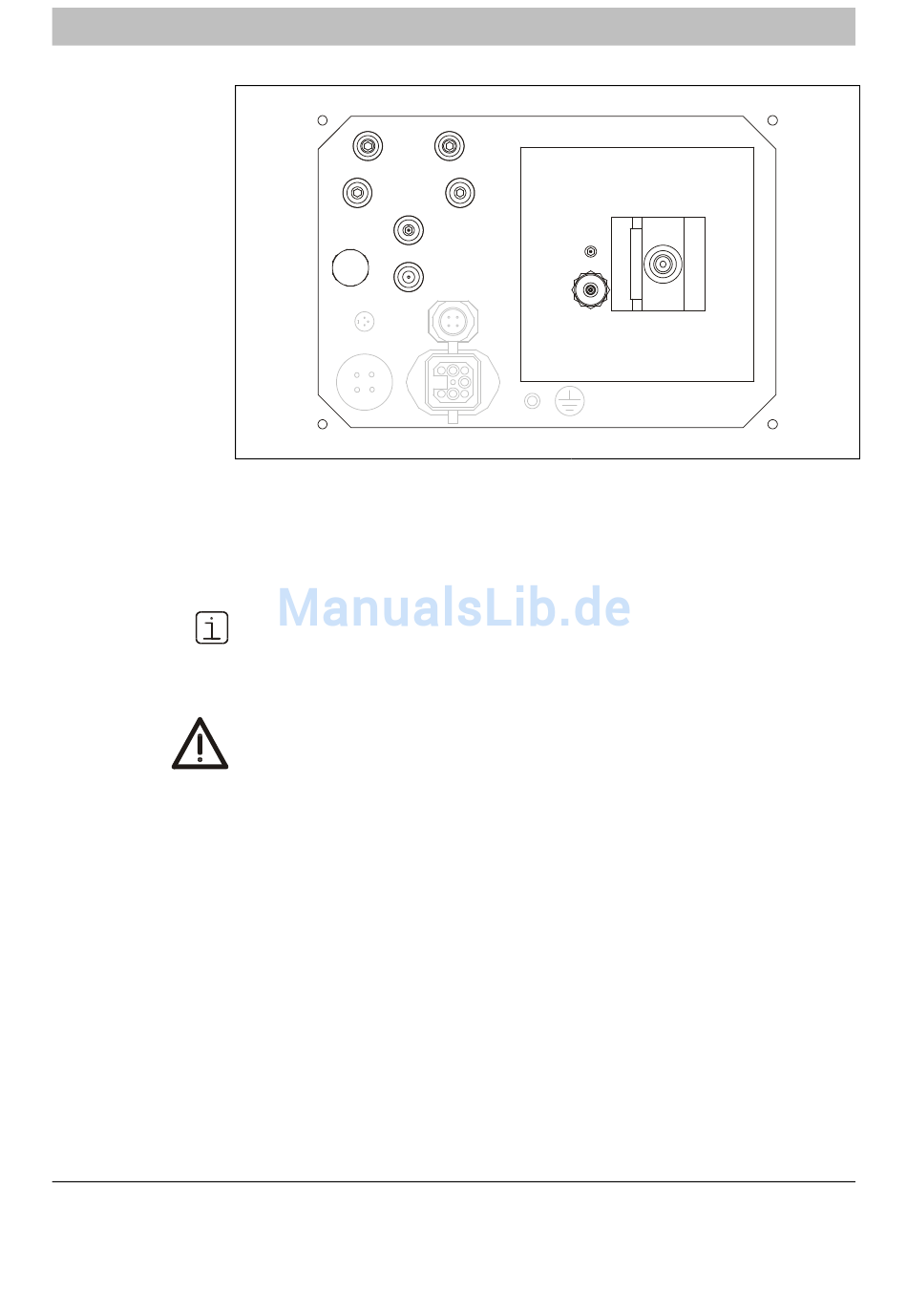

Bild 3
Anschlussbild
(Gasanschlüsse)
18
Fortsetzung
11 10
9
5
3
1
5
Druckausgleichsöffnung mit
Schutzfilter
6
Instrumentenlufteingang
7
Prüfgasausgang
8
Endpunktgaseingang
9
Nullpunktgaseingang
• Das Schutzfilter an der Druckausgleichsöffnung 5 muss vor Feuchtigkeit
geschützt werden!
• Anleitungen zum Anschließen der Gasleitungen (siehe Seiten 20–26) beachten!
ACHTUNG!
Die Verschraubungen der Gaswege innerhalb des Gasanalysators dürfen
nicht geöffnet werden! Dabei können die Gaswege undicht werden!
Wenn die Verschraubungen der Gaswege innerhalb des Gasanalysators
dennoch geöffnet worden sind (nur durch geschultes Personal), so muss,
nachdem sie wieder verschlossen worden sind, eine Dichtigkeitsprüfung mit
einem Leckdetektor (Wärmeleitfähigkeit) durchgeführt werden.
Die Dichtigkeit des Brenngasweges innerhalb des Gasanalysators ist regel-
mäßig zu überprüfen (siehe Seite 52).
Brenngas, das durch Undichtigkeiten in den geräteinternen Gaswegen aus-
strömt, kann Brände und Explosionen – auch außerhalb des Gasanalysators –
verursachen!
AO2000-MultiFID14 Inbetriebnahme- und Wartungsanleitung
8
7
6
4
2
14
13
12
10 Brenngaseingang
11 Brennlufteingang
12 Abluftausgang
13 Messgaseingang (im Bild:
unbeheizter Messgasanschluss)
14 Bypassdüse
41/24-105 DE Rev. 4
