Messgasleitung anschließen (unbeheizter Messgasanschluss)
Anschluss der
Messgasleitung

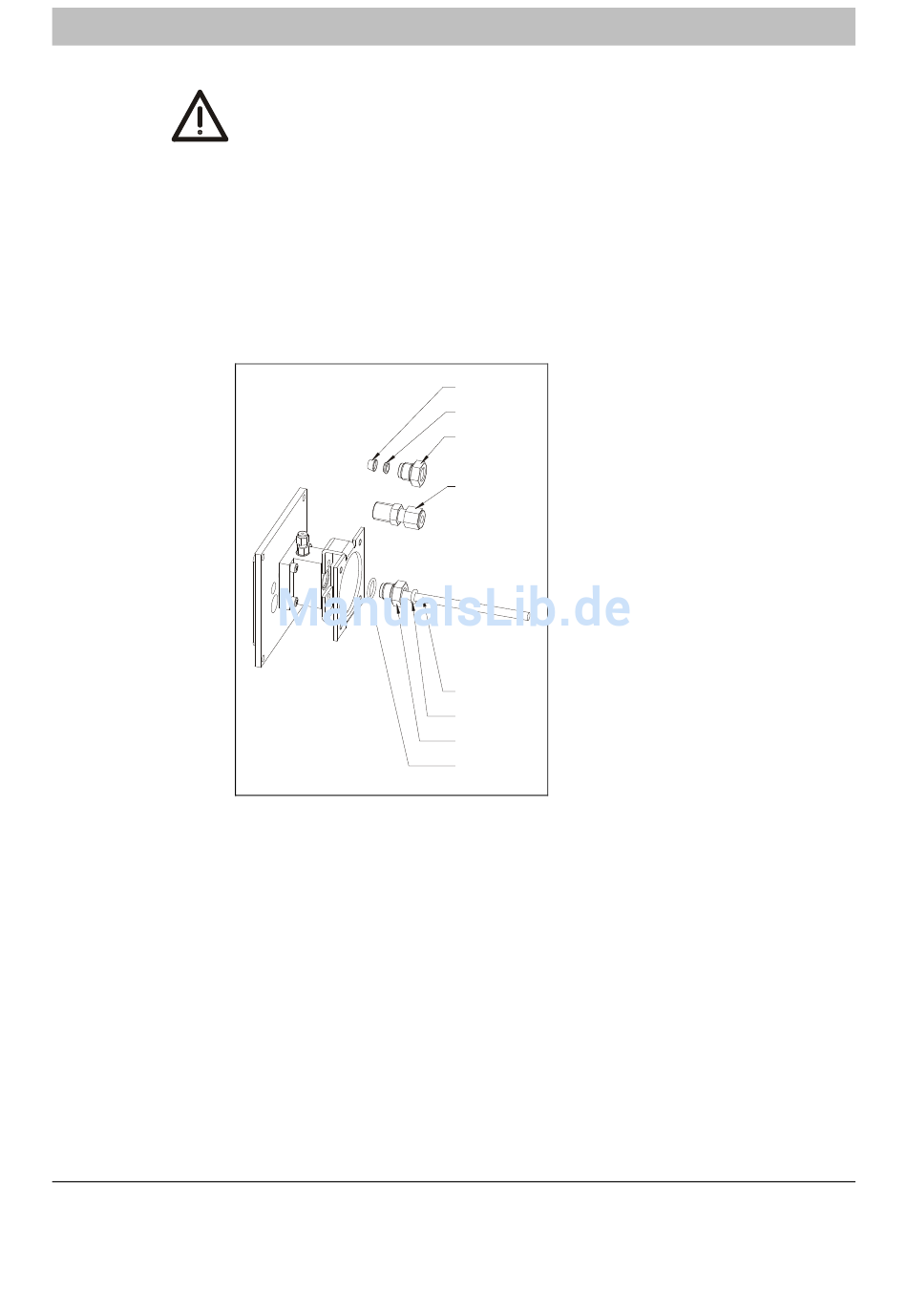

Bild 7
Anschluss der
Messgasleitung
am unbeheizten
Messgasanschluss
(Wandgehäuse und
19-Zoll-Gehäuse)
Maximale Länge der
Messgasleitung
26
ACHTUNG!
Wenn werksseitig in den Messgaseingang ein Kunststoff-Verschlussstopfen
eingesetzt ist, so ist dieser vor der Inbetriebnahme des Analysatormoduls
unbedingt zu entfernen!
Der unbeheizte Messgasanschluss hat nur einen Messgaseingang (siehe Bild 7).
Wenn das Messgas unter Überdruck steht, muss zwischen Messgasleitung und
Messgaseingang ein T-Stück angeschlossen werden. Der freie Anschluss des
T-Stückes muss mit einer Abgasleitung verbunden werden, damit im Analysator-
modul kein Überdruck entsteht.
Die maximale Länge der unbeheizten Messgasleitung (Innendurchmesser 4 mm)
beträgt 50 m.
AO2000-MultiFID14 Inbetriebnahme- und Wartungsanleitung
1
Messgasleitung
8
(PTFE- oder Edelstahl-Rohr
7
mit Innen-/Außendurchmesser
4/6 mm)
6
Anschluss entweder mit
2
O-Ring 6,02 x 2,62
5
3
Buchse
4
O-Ring 12,42 x 1,78
oder mit
5
Einschraubverschraubung
1/4 NPT (mit PTFE-Dichtband;
nicht im Lieferumfang enthalten)
oder mit
6
Buchse
7
Keilring
8
Klemmring
1
2
3
4
41/24-105 DE Rev. 4
