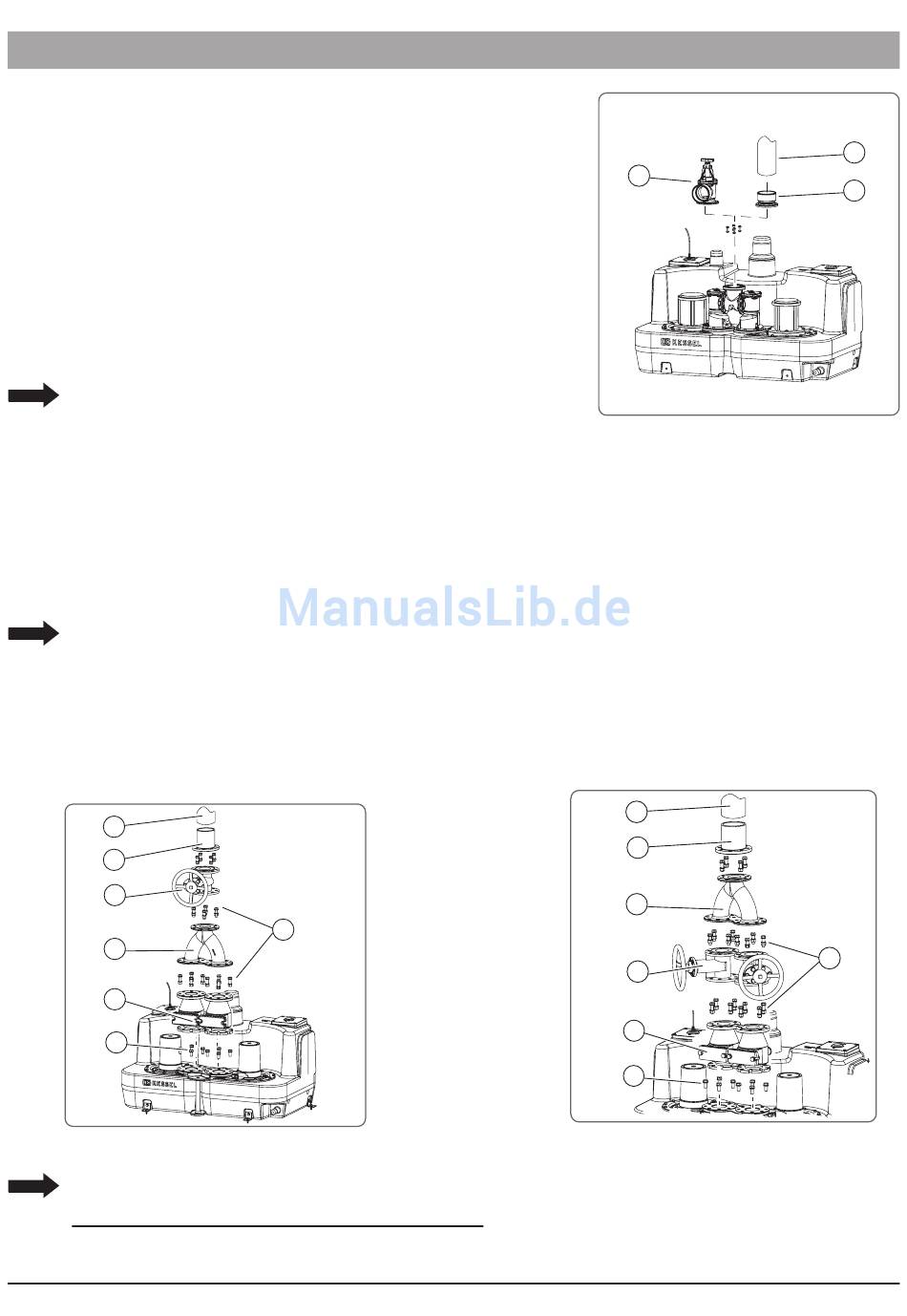

3.2.3 Druckleitung anschließen
Je nach Anlagenausführung kommen Armaturen aus Kunststoff
oder Grauguss
Armatur aus Kunststoff
• Ggf. Absperrschieber <17> montieren (Option).
• Druckleitung <A>
• senkrecht am Ablaufanschluss <20>.
• waagerecht am Absperrschieber.
Anzugsmomente beachten, siehe Seite 6.4.
Armatur aus Grauguss
• Armatur wie abgebildet montieren, dabei alle Schraubverbindungen zunächst handfest anziehen:
- Rückflussverhinderer <25>
- Hosenrohr <15>
- Absperrschieber <17>
Schrauben <34> und <35> sind unterschiedlich lang: <34> = 65 mm
Es werden pro Flansch 4 Schraubverbindungen verwendet.
• Alle Schraubverbindungen, beginnend von oben nach unten, festziehen.
• Druckleitung <A>
A
20
17
15
25
34
Anzugsmomente beachten, siehe Seite 6.4.
Empfehlung: Förderhöhe >5m und Förderleistung> 20m
1)
Flexibler Anschluss
2)
010-907
zum Einsatz.
1)
wie folgt anschließen:
2)
am Ablaufanschluss <20> anschließen.
2)
35
[10]
MONTAGE
/h
3
12/136
17
[9]
A
<35> = 40 mm
17
15
25
A
34
20
15
17
25
34
[11]
A
20
35
35
