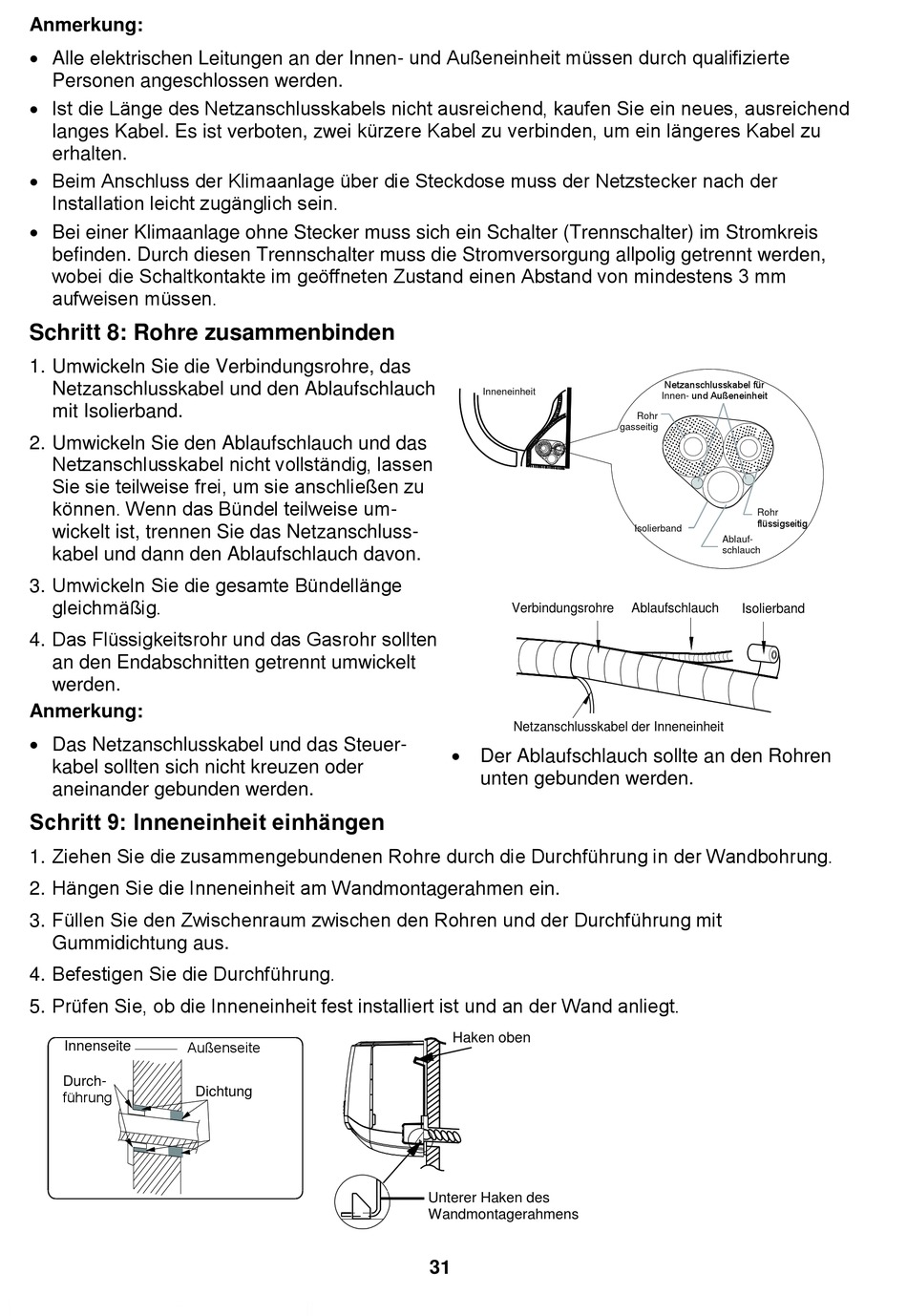

Anmerkung:
Alle elektrischen Leitungen an der Innen- und Außeneinheit müssen durch qualifizierte
Personen angeschlossen werden.
Ist die Länge des Netzanschlusskabels nicht ausreichend, kaufen Sie ein neues, ausreichend
langes Kabel. Es ist verboten, zwei kürzere Kabel zu verbinden, um ein längeres Kabel zu
erhalten.
Beim Anschluss der Klimaanlage über die Steckdose muss der Netzstecker nach der
Installation leicht zugänglich sein.
Bei einer Klimaanlage ohne Stecker muss sich ein Schalter (Trennschalter) im Stromkreis
befinden. Durch diesen Trennschalter muss die Stromversorgung allpolig getrennt werden,
wobei die Schaltkontakte im geöffneten Zustand einen Abstand von mindestens 3 mm
aufweisen müssen.
Schritt 8: Rohre zusammenbinden
1. Umwickeln Sie die Verbindungsrohre, das
Netzanschlusskabel und den Ablaufschlauch
mit Isolierband.
2. Umwickeln Sie den Ablaufschlauch und das
Netzanschlusskabel nicht vollständig, lassen
Sie sie teilweise frei, um sie anschließen zu
können. Wenn das Bündel teilweise um-
wickelt ist, trennen Sie das Netzanschluss-
kabel und dann den Ablaufschlauch davon.
3. Umwickeln Sie die gesamte Bündellänge
gleichmäßig.
4. Das Flüssigkeitsrohr und das Gasrohr sollten
an den Endabschnitten getrennt umwickelt
werden.
Anmerkung:
Das Netzanschlusskabel und das Steuer-
kabel sollten sich nicht kreuzen oder
aneinander gebunden werden.
Schritt 9: Inneneinheit einhängen
1. Ziehen Sie die zusammengebundenen Rohre durch die Durchführung in der Wandbohrung.
2. Hängen Sie die Inneneinheit am Wandmontagerahmen ein.
3. Füllen Sie den Zwischenraum zwischen den Rohren und der Durchführung mit
Gummidichtung aus.
4. Befestigen Sie die Durchführung.
5. Prüfen Sie, ob die Inneneinheit fest installiert ist und an der Wand anliegt.
Außenseite
Innenseite
Durch-
Dichtung
führung
Inneneinheit
Verbindungsrohre
Netzanschlusskabel der Inneneinheit
Der Ablaufschlauch sollte an den Rohren
unten gebunden werden.
Haken oben
Unterer Haken des
Wandmontagerahmens
31
Netzanschlusskabel für
Innen- und Außeneinheit
Rohr
gasseitig
Rohr
flüssigseitig
Isolierband
Ablauf-
schlauch
Ablaufschlauch
Isolierband
