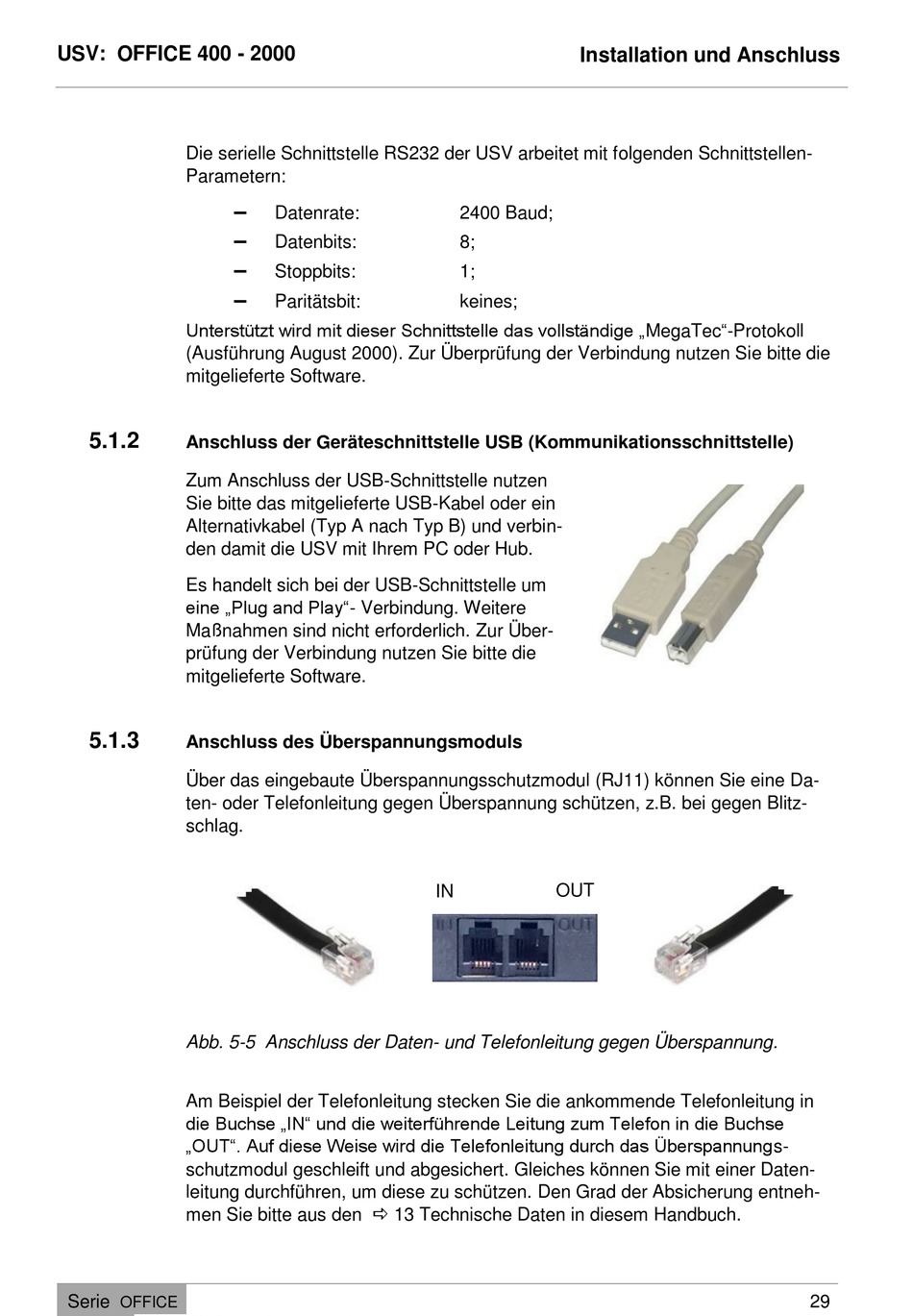

USV: OFFICE 400 - 2000
Die serielle Schnittstelle RS232 der USV arbeitet mit folgenden Schnittstellen-
Parametern:
Unterstützt wird mit dieser Schnittstelle das vollständige „MegaTec"-Protokoll
(Ausführung August 2000). Zur Überprüfung der Verbindung nutzen Sie bitte die
mitgelieferte Software.
5.1.2
Anschluss der Geräteschnittstelle USB (Kommunikationsschnittstelle)
Zum Anschluss der USB-Schnittstelle nutzen
Sie bitte das mitgelieferte USB-Kabel oder ein
Alternativkabel (Typ A nach Typ B) und verbin-
den damit die USV mit Ihrem PC oder Hub.
Es handelt sich bei der USB-Schnittstelle um
eine „Plug and Play"- Verbindung. Weitere
Maßnahmen sind nicht erforderlich. Zur Über-
prüfung der Verbindung nutzen Sie bitte die
mitgelieferte Software.
5.1.3
Anschluss des Überspannungsmoduls
Über das eingebaute Überspannungsschutzmodul (RJ11) können Sie eine Da-
ten- oder Telefonleitung gegen Überspannung schützen, z.B. bei gegen Blitz-
schlag.
Abb. 5-5 Anschluss der Daten- und Telefonleitung gegen Überspannung.
Am Beispiel der Telefonleitung stecken Sie die ankommende Telefonleitung in
die Buchse „IN" und die weiterführende Leitung zum Telefon in die Buchse
„OUT". Auf diese Weise wird die Telefonleitung durch das Überspannungs-
schutzmodul geschleift und abgesichert. Gleiches können Sie mit einer Daten-
leitung durchführen, um diese zu schützen. Den Grad der Absicherung entneh-
men Sie bitte aus den  13 Technische Daten in diesem Handbuch.
Serie
OFFICE
–
Datenrate:
–
Datenbits:
–
Stoppbits:
–
Paritätsbit:
Installation und Anschluss
2400 Baud;
8;
1;
keines;
IN OUT
29
